ロードセル
TEDS付きロードセル一覧表

TEDS(Transducer Electronic Data Sheet)

TEDSシステムとは?

TEDS (Transducer Electronic Data Sheet)システムとは、センサ固有の情報を電子的に読み書きするシステムで、センサに内蔵したEEPROMに記録し、この値を電子的に読み書きすることができるIEEEで規格化された記述フォーマットの総称です。
センサ・ケーブルの先端またはコネクタの内部にあるTEDSチップへ情報を書き込みます。
チップ情報 TEDS情報 / 定格容量(単位) / センサ定格出力 / 最大印加電圧 / 入力端子間抵抗 / 校正日

  • 電源投入時にセンサ情報を読み込み、校正
  • センサ情報の表示、書き換えが可能

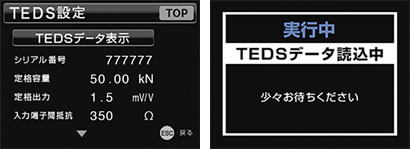

TEDS機能画面

TEDS対応アンプ

VGM4/VGMH

型式例

TEDS付きは、型式末尾に -T を追加し、先端処理( コネクタ または バラ )をご指定ください。

VLC-E344の場合 定格容量1kN、ケーブル1.5m、ロードセル側 先端コネクタ、TEDS付き

VLC-1KNE344-T(ケーブル1.5m、先端標準コネクタ付

VC9Cの場合 定格容量2kN、ケーブル1.5m、ロードセル側 先端バラ、TEDS付き

VC9C-2KN-T(ケーブル1.5m、先端バラ

対応一覧表

型式 VGMH VGM4
アンプ側 標準コネクタ アンプ側 バラ先端 アンプ側 バラ先端

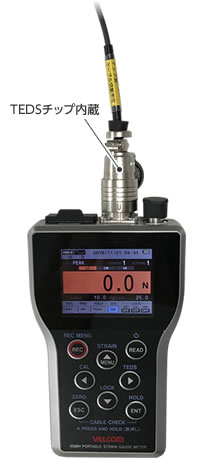

VLS VGMH 標準コネクタ
※接続イメージ図

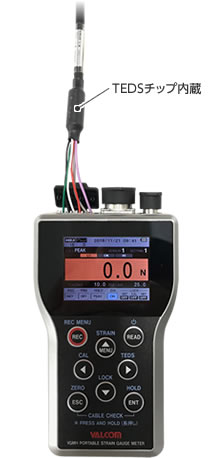

VGMH バラ先端
※接続イメージ図

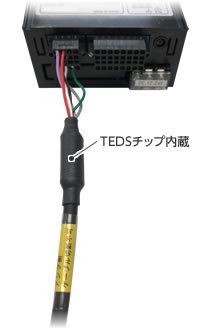

VGM4 バラ先端
※接続イメージ図
VLC-003/004
VLSS-C
VLC-E159
VC9C
VLC-E344
VLC-H400
VLC-218
VLC-200KNJ544
VLC-087
VLC-E333M1H
VLC-G471M2
VLC-024A
VLC-G811
VLC-G510A
VLC-020/021
VLC-G787
VLC-023
VU9C

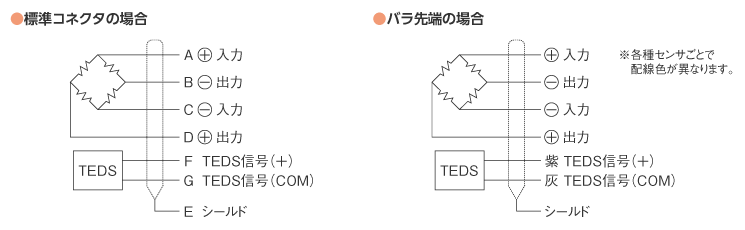

配線接続図

配線接続図
