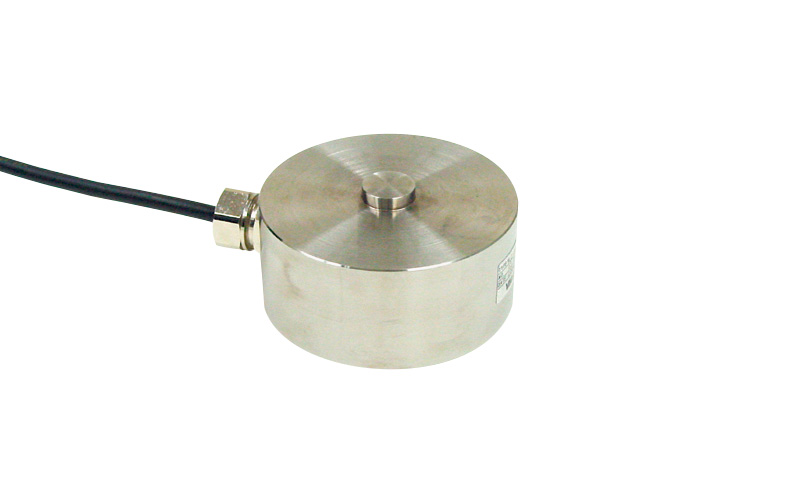

ロードボタンタイプロードセル
VLC-200KNJ544 series
200kN

  • 高容量
  • ロボットケーブル5m標準

仕様

定格出力 1.995~2.005mV/V
非直線性 ±0.1%R.C.
ヒステリシス ±0.1%R.C.
繰り返し性 ±0.05%R.C.
零バランス -0.060~0.060mV/V
零点の温度影響 ±0.05%R.C./10℃
出力の温度影響 ±0.1%R.C./10℃
許容過負荷 150%R.C.
温度補償範囲 -10~70℃(結露、氷結不可)
許容温度範囲 -15~80℃(結露、氷結不可)
入力抵抗 343.0~357.0Ω
出力抵抗 343.0~357.0Ω
推奨印加電圧 8V以下
最大印加電圧 15V
絶縁抵抗 1000MΩ以上(DC 50V)
保護構造 IP64 相当(本体部のみ)(注1)
ケーブル φ6mm 4芯シールドロボット
ケーブル(KDF-SB)5m直結
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 定格変位量 質量
  VLC-200KNJ544 200kN 約0.05mm 約3.6kg
  • ※ケーブル込みの質量です。

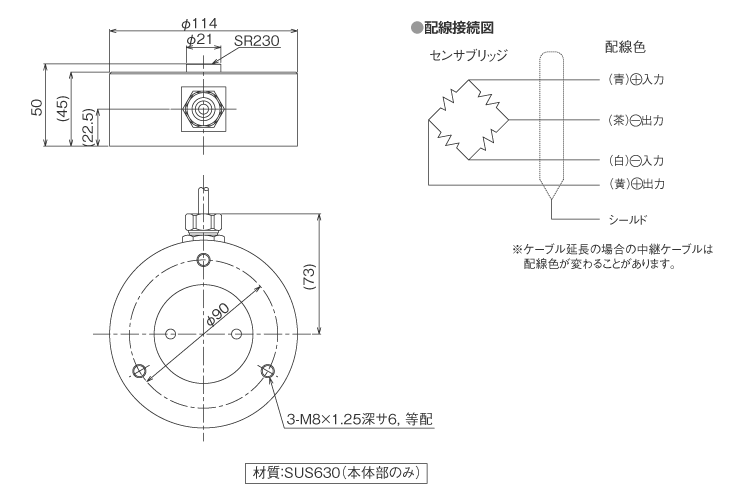

外形寸法(単位:mm)

外形寸法図
