受注生産品

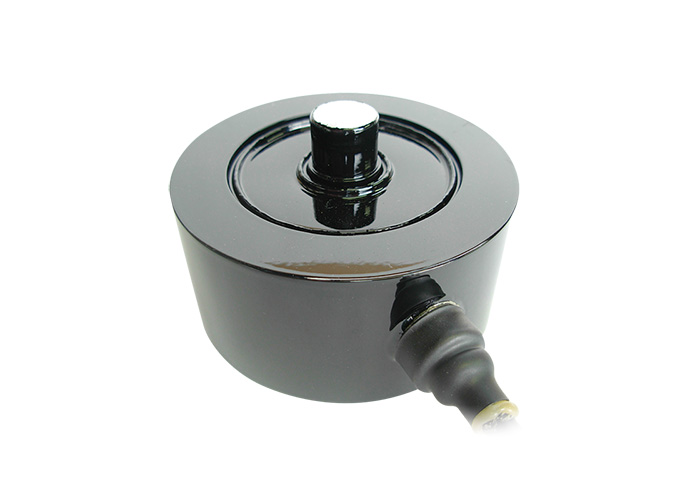

ロードボタンタイプロードセル
VLC-218 series
50kN~200kN
- 高精度
- ロボットケーブル5m標準
仕様
定格出力 | 2mV/V±0.1mV/V |
---|---|
非直線性 | ±0.2%R.C. |
ヒステリシス | ±0.2%R.C. |
繰り返し性 | ±0.1%R.C. |
零バランス | ±0.1mV/V |
零点の温度影響 | ±0.1%R.C./10℃ |
出力の温度影響 | ±0.1%R.C./10℃ |
許容過負荷 | 150%R.C. |
温度補償範囲 | -10~60℃ |
許容温度範囲 | -10~60℃ |
入力抵抗 | 420Ω±40Ω |
出力抵抗 | 350Ω±5Ω |
推奨印加電圧 | 5V以下 |
最大印加電圧 | 10V |
絶縁抵抗 | 1000MΩ以上(DC 50V) |
保護構造 | IP64 相当(本体部のみ)(注1) |
ケーブル | φ5-4芯シールドロボット ケーブル 5m |
- ※R.C.(Rated Capacity)とは定格容量を表します。
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
選択 | 型式 | 定格容量 | 定格変位置 | H | B | h | 質量 |
---|---|---|---|---|---|---|---|
VLC-50KN218 | 50kN | 約0.13mm | 35 | 40 | 18 | 約1.5kg | |
VLC-100KN218 | 100kN | 40 | 45 | 20 | |||
VLC-200KN218 | 200kN | 40 | 45 | 20 |
- ※ケーブル込みの質量です。

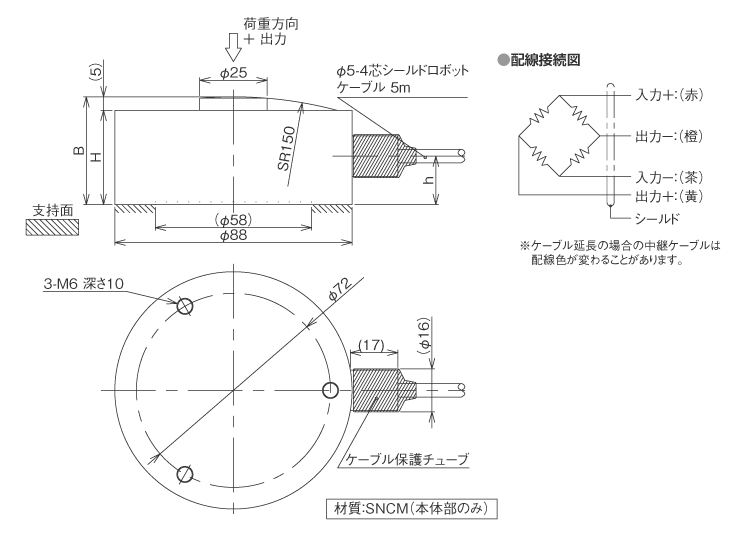

外形寸法(単位:mm)
