受注生産品

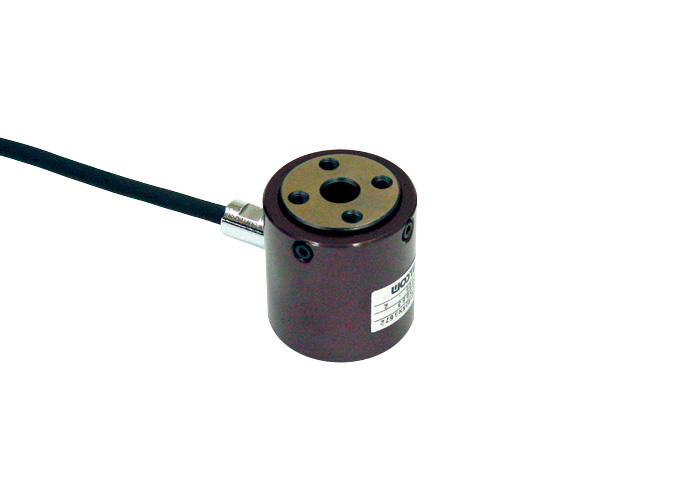

フラットタイプロードセル
VLC-G811 series
10kN~50kN
- シャフト・シリンダに組み込みやすい小型フラット型
仕様
定格出力 | 0.990~1.010mV/V |
---|---|
非直線性 | ±0.5%R.C. |
ヒステリシス | ±0.5%R.C. |
繰り返し性 | ±0.3%R.C. |
零バランス | -0.050~0.050mV/V |
零点の温度影響 | ±0.1%R.C./10℃ |
出力の温度影響 | ±0.1%R.C./10℃ |
許容過負荷 | 150%R.C. |
温度補償範囲 | -5~70℃(結露、氷結不可) |
許容温度範囲 | -10~75℃(結露、氷結不可) |
入力抵抗 | 343.0~357.0Ω |
出力抵抗 | 343.0~357.0Ω |
推奨印加電圧 | 1~10V |
最大印加電圧 | 15V |
絶縁抵抗 | 1000MΩ以上(DC 50V) |
保護構造 | IP50 相当(注1) |
ケーブル | φ6mm 4芯シールドロボットケーブル(KDF-SB)5m直結 |
- ※R.C.(Rated Capacity)とは定格容量を表します。
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
選択 | 型式 | 定格容量 | 定格変位置 | 質量 |
---|---|---|---|---|
VLC-10KNG811 | 10kN | 約0.04mm | 約700g | |
VLC-20KNG811 | 20kN | |||
VLC-50KNG811 | 50kN |
- ※ケーブル込みの質量です。

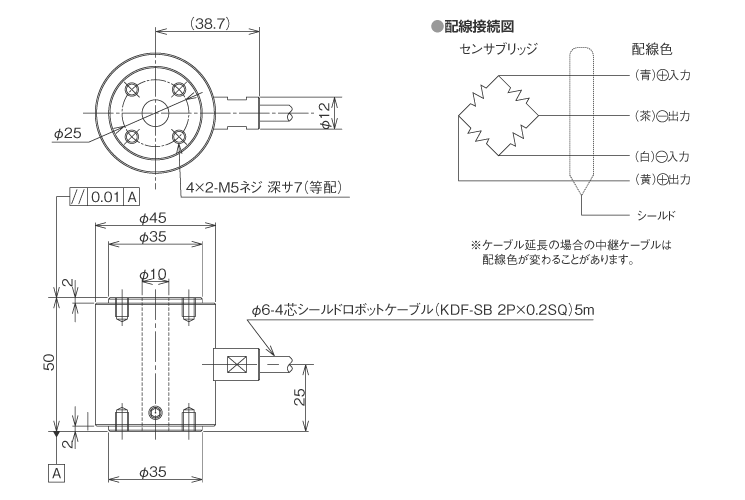

外形寸法(単位:mm)
