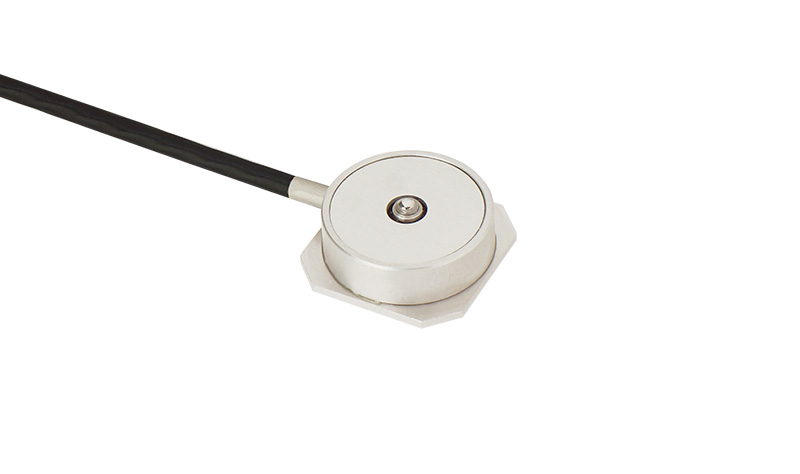

過負荷防止機構付超小型ロードボタンタイプロードセル
VLSS-C series
2N~5N

  • 過負荷保護ストッパー付
  • 限界過負荷500%R.C.
  • 超低荷重
  • 高精度
  • 超小型

仕様

定格出力 0.700~1.300mV/V
非直線性 ±0.3%R.C.
ヒステリシス ±0.3%R.C.
繰り返し性 ±0.3%R.C.
零バランス -0.100~0.100mV/V
零点の温度影響 ±0.3%R.C./10℃
出力の温度影響 ±0.1%R.C./10℃
許容過負荷 150%R.C.
限界過負荷 500%R.C.
温度補償範囲 0~60℃(結露、氷結不可)
許容温度範囲 -10~60℃(結露、氷結不可)
入力抵抗 380.0~440.0Ω
出力抵抗 345.0~355.0Ω
推奨印加電圧 6V以下
絶縁抵抗 1000MΩ以上(DC 50V) (ブリッジ~本体間)
保護構造 IP50 相当(本体部のみ)(注1)
ケーブル φ1.8mm 4芯シールドケーブル 1.5m直結
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 定格変位量 質量
  VLSS-2NC 2N 約0.04mm 約12g
  VLSS-5NC 5N 約0.03mm
  • ※ケーブル込みの質量です。

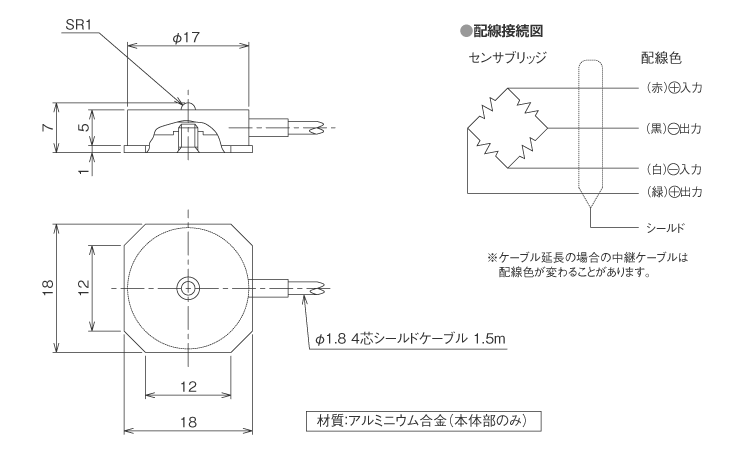

外形寸法(単位:mm)

外形寸法図
