压力传感器
带TEDS压力传感器一览表
TEDS（Transducer Electronic Data Sheet）
何谓TEDS系统？
TEDS (Transducer Electronic Data Sheet)系统是一种以电子方式读取传感器固有信息的系统，记录在传感器中内置的EEPROM中，是能够以电子方式读取该值由IEEE标准化的表格的总称。

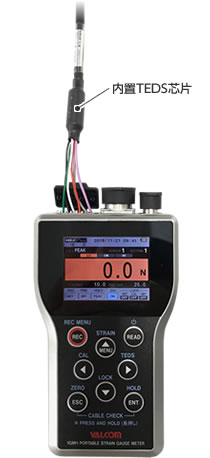

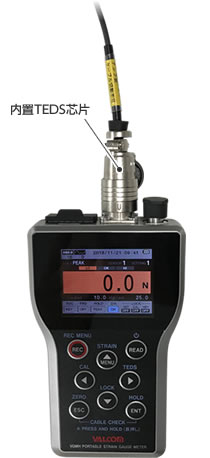

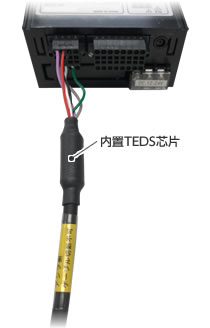

将信息写入到传感器电缆前端或连接器内部的TEDS芯片中。
芯片信息 TEDS信息/ 额定容量（单位） / 传感器额定输出 / 最大施加电压/ 输入端子间电阻 / 校准日期

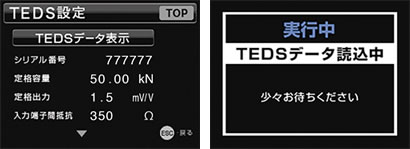

- 电源接通时读取与校准传感器信息
- 能够进行传感器信息的显示与改写
支持TEDS的放大器
型号示例
如带有TEDS，请在型号末尾添加 －T ，指定前端处理（ 连接器 或 散线 ）。
| 对于VPRF的情况 | 额定容量1MPa、传感器端电缆直出、带TEDS
VPRF-1MPS-T（电缆3m、前端带标准连接器） 例如: SK-S3-3M-T |
|---|---|
| 额定容量1MPa、传感器端标准连接器、带TEDS
VPRF-1MP-T（电缆3m、前端散线） 例如: KN-S3-3M-T |
対応一覧表
| 型号 | VGMH | VGM4 | |
|---|---|---|---|
| 放大器端 标准连接器 | 放大器端 前端散线 | 放大器端 前端散线 | |
| VPRT(F) |  ※连接示意图 |
 ※连接示意图 |
 ※连接示意图 |
| VPRQ(F) | |||
| VPVT(F) | |||
| VPVQ(F) | |||
| VPG-2TH | |||
| VPRS | |||
| VPRF | |||
| VFM | |||
| VF | |||
| VTRF | |||
| VPGFS | |||
| VPGFM | |||
| VPRF2 | |||
| VPRH2 | |||
| VPRH | |||
※非防爆

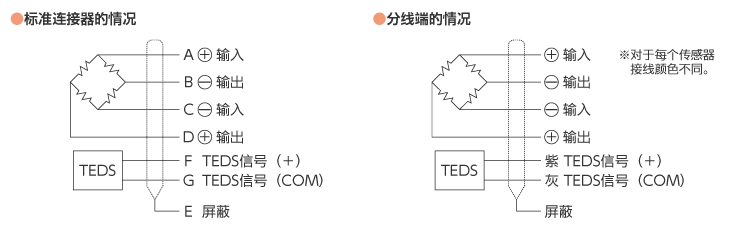

配线连接图
压力传感
