圧力センサ
TEDS付き圧力センサ一覧表

TEDS(Transducer Electronic Data Sheet)

TEDSシステムとは?

TEDS (Transducer Electronic Data Sheet)システムとは、センサ固有の情報を電子的に読み書きするシステムで、センサに内蔵したEEPROMに記録し、この値を電子的に読み書きすることができるIEEEで規格化された記述フォーマットの総称です。
センサ・ケーブルの先端またはコネクタの内部にあるTEDSチップへ情報を書き込みます。
チップ情報 TEDS情報 / 定格容量(単位) / センサ定格出力 / 最大印加電圧 / 入力端子間抵抗 / 校正日

  • 電源投入時にセンサ情報を読み込み、校正
  • センサ情報の表示、書き換えが可能

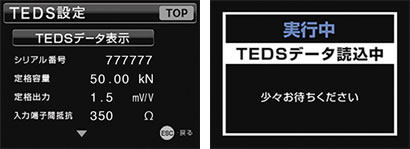

TEDS機能画面

TEDS対応アンプ

VGM4/VGMH

型式例

TEDS付きは、型式末尾に -T を追加し、先端処理( コネクタ または バラ )をご指定ください。

VPRFの場合 定格容量1MPa、センサ側ケーブル直出し、TEDS付き

VPRF-1MPS-T(ケーブル3m、先端標準コネクタ付) 例: SK-S3-3M-T

定格容量1MPa、センサ側標準コネクタ、TEDS付き

VPRF-1MP-T(ケーブル3m、先端バラ) 例: KN-S3-3M-T

対応一覧表

型式 VGMH VGM4
アンプ側 標準コネクタ アンプ側 バラ先端 アンプ側 バラ先端

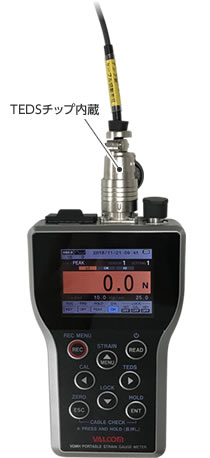

VPRT(F) VGMH 標準コネクタ
※接続イメージ図

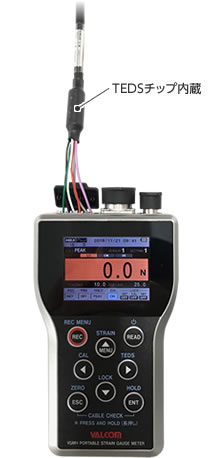

VGMH バラ先端
※接続イメージ図

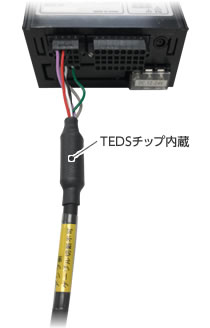

VGM4 バラ先端
※接続イメージ図
VPRQ(F)
VPVT(F)
VPVQ(F)
VPG-2TH
VPRS
VPRF
VFM
VF
VTRF
VPGFS
VPGFM
VPRF2
VPRH2
VPRH

※防爆非対応

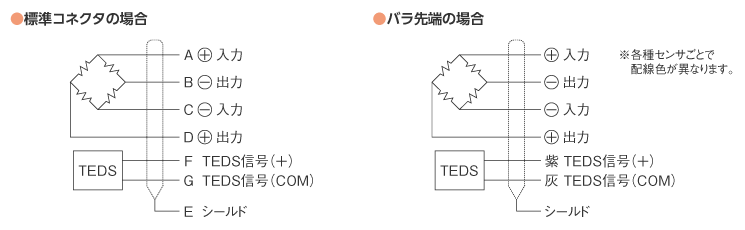

配線接続図

配線接続図
