按订单生产
带防超载结构S字式荷重计
VS2M series
10N～1000N
- 带防超载结构（极限载荷1000%R.C.）
- 高精度·小型
- 支持拉伸压缩载荷
规格
| 额定输出 | 2mV/V±0.25% |
|---|---|
| 非线性 | ±0.02%R.C. |
| 滞后 | ±0.02%R.C. |
| 零点平衡 | ±5%R.O. |
| 零点的温度影响 | ±0.02%R.C./10℃ |
| 输出的温度影响 | ±0.02%R.C./10℃ |
| 拉伸/压缩力下的相对灵敏度差 | ±0.1%R.O. |
| 允许载荷 | 150%R.C. |
| 极限载荷 | 1000%R.C. |
| 破坏载荷 | 1000%R.C. |
| 允许相对动载荷 | 140% |
| 额定温度范围 | 10～45℃ |
| 动作温度范围 | -10～70℃ |
| 保存温度范围 | -10～85℃ |
| 输入阻抗 | 345Ω以上 |
| 输出阻抗 | 350Ω±50Ω |
| 推荐外加电压 | 5V以下 |
| 影响外加电压 | 0.5～12V |
| 绝缘阻抗 | 2GΩ |
| 静态极限侧向力 | 100%R.C. |
| 质量(含电缆) | 0.5kg(约略) |
| 防护结构 | 相当于IP67(注1) |
| 电缆 | 6芯电缆 6m |
- 蠕变30分钟：±0.02%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 极限扭力 | 极限弯曲模量 | 额定位移量 | 固有频率 | 质量 |
|---|---|---|---|---|---|---|---|
| VS2M-10N | 10N | 4N・m | 6N・m | 0.27mm | 94.4Hz | 0.5kg | |
| VS2M-20N | 20N | 8N・m | 25N・m | 0.21mm | 146Hz | ||
| VS2M-50N | 50N | 25N・m | 34N・m | 0.18mm | 243Hz | ||
| VS2M-100N | 100N | 28N・m | 50N・m | 0.15mm | 358Hz | ||
| VS2M-200N | 200N | 28N・m | 71N・m | 0.13mm | 475Hz | ||
| VSM2-500N | 500N | 28N・m | 95N・m | 0.12mm | 582Hz | ||
| VS2M-1000N | 1000N | 28N・m | 125N・m | 0.13mm | 618Hz |

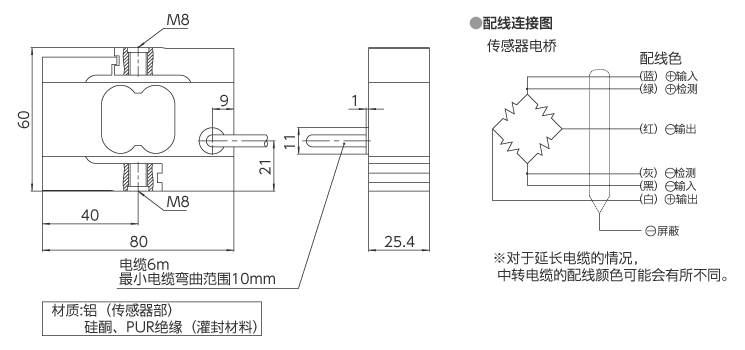

外形尺寸（单位：mm）
荷重计
