带TEDS载荷传感器一览表
TEDS（Transducer Electronic Data Sheet）
何谓TEDS系统？
TEDS (Transducer Electronic Data Sheet)系统是一种以电子方式读取传感器固有信息的系统，记录在传感器中内置的EEPROM中，是能够以电子方式读取该值由IEEE标准化的表格的总称。

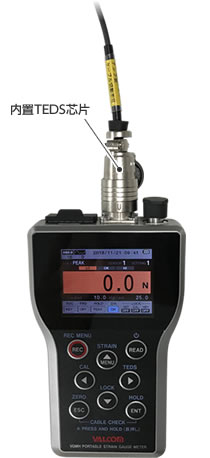

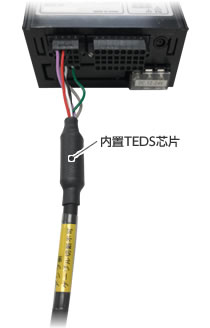

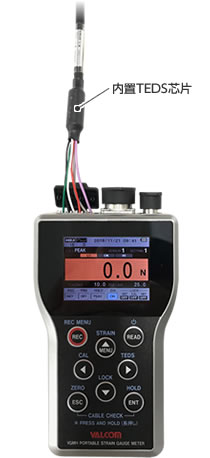

将信息写入到传感器电缆前端或连接器内部的TEDS芯片中。
芯片信息 TEDS信息/ 额定容量（单位） / 传感器额定输出 / 最大施加电压/ 输入端子间电阻 / 校准日期
- 电源接通时读取与校准传感器信息

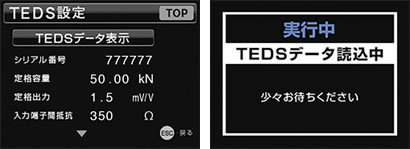

- 能够进行传感器信息的显示与改写
支持TEDS的放大器
型号示例
如带有TEDS，请在型号末尾添加 －T ，指定前端处理（ 连接器 或 散线 ）
| VLC-E344的情况 | 额定容量1kN、电缆1.5m、荷重传感器侧 前端接头、带TEDS
VLC-1KNE344-T（电缆1.5m、前端带标准连接器） |
|---|---|
| VC9Cの場合 | 额定容量2kN、电缆1.5m、荷重传感器侧 前端散线、带TEDS
VC9C-2KN-T（电缆1.5m、前端散线） |
对应一览表
| 型号 | VGMH | VGM4 | |
|---|---|---|---|
| 放大器端 标准连接器 | 放大器端 前端散线 | 放大器端 前端散线 | |
| VLS |  ※连接示意图 |
 ※连接示意图 |
 ※连接示意图 |
| VLC-003/004 | |||
| VLSS-C | |||
| VLC-E159 | |||
| VC9C | |||
| VLC-E344 | |||
| VLC-H400 | |||
| VLC-218 | |||
| VLC-200KNJ544 | |||
| VLC-087 | |||
| VLC-E333M1H | |||
| VLC-G471M2 | |||
| VLC-024A | |||
| VLC-G811 | |||
| VLC-G510A | |||
| VLC-020/021 | |||
| VLC-G787 | |||
| VLC-023 | |||
| VU9C | |||

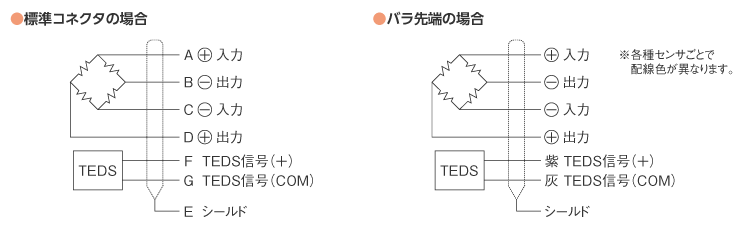

配线连接图
