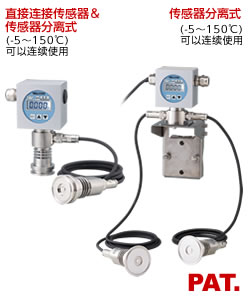

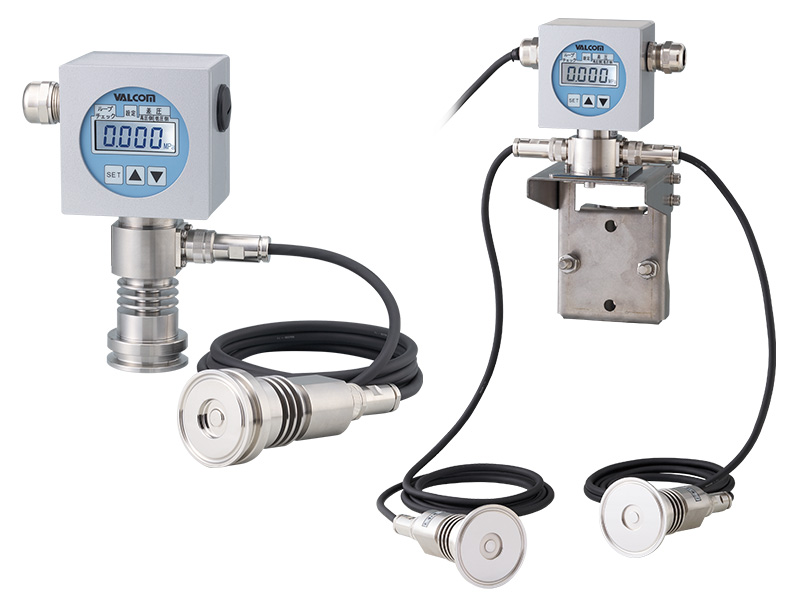

卫生级操作的差压变送器
VSD4 series PAT.50kPa～1000kPa
※图片为ISO金属箍接头2S型
- 通过计算两个压力传感器的输出来检测压差
- 输出4～20mA（双线式）比例缩放功能
- 从1输出（仅有差压输出）、2输出（差压输出＋低压侧输出）中指定
- 高强度受压面
- 不使用封入液、安全放心的一体式结构
- 标准功能
●显示切换功能（压差、高压、低压） ●阻尼功能
●回路检查功能 ●FIX零点 ●零点移位
●最大值/最小值显示 ●異常时输出状態设定 ●键锁功能
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 正压 |
| 测量范围 | 额定容量50kPa～1000kPa範囲でご指定可能です |
| 输出种类 | 4～20mA（双线式） 输出比例可调式 输出比例缩放可以在额定容量的“10～100%”范围内调节 |
规格1（传感器部）
| 受压接液部的形状与尺寸 | ISO金属箍接头、VARIVENT、ISO盖型螺母、其他特殊订货产品 |
|---|---|
| 额定容量 | 50kPa～1000kPa |
| 受压接液部材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 其他材质 | 外壳部分:铸铝／正面面板部分：PET／散热片与接头部位：SUS304 |
| 允许过载 | 400%R.C. |
| 破壊耐圧 | 1000%R.C. |
规格2（放大器部分+传感器部分）
| 显示 | 7段4位LCD显示 字符高：约12.7mm 显示更新速度 约3.5次/sec. |
||
|---|---|---|---|
| 常温精度（※1） （包含非线性、滞后、重复性） |
差压 | 20～100%R.C.比例缩放时：±0.7%F.S.±1digit. 10～20%R.C.比例缩放时：±1.4%F.S.±1digit. |
|
| 低压 | 2输出规格用 | 20～100%R.C.比例缩放时：±0.5%F.S.±1digit. 10～20%R.C.比例缩放时：±1%F.S.±1digit. |
|
| 1输出规格用 （无模拟输出） |
±0.5%F.S.±1digit. | ||
| 高压 （无模拟输出） |
±0.5%R.C.±1digit. | ||
| 温度补偿范围（接液部） | -5～150℃（测量介质温度） | ||
| 允许温度范围（接液部） | -5～150℃（测量介质温度） | ||
| 零点的温度影响 | ±0.6%R.C./10℃以下（额定300kPa、500kPa、1000kPa） ±0.7%R.C./10℃以下（额定50kPa、100kPa、200kPa） |
||
| 输出的温度影响 | ±0.6%R.C./10℃以下（额定300kPa、500kPa、1000kPa） ±0.7%R.C./10℃以下（额定50kPa、100kPa、200kPa） |
||
| 环境温湿度范围 | 0～50℃（不可结露、结冰） | ||
| 材质 | 铸铝（外壳部）、PET（正面面板部分） SUS304（散热片与接头部位） |
||
| 防护结构 | IP67防护等级 | ||
| 质量 | 约670g | ||
| 配件 | 使用说明书、试验报告单1份、电缆格兰头 PP型专用支架、PP型专用支架的U型螺栓、 PP型专用支架固定用六角螺母 |
||
- （※1）金属箍接头形状在夹紧后实施调零。
VSD4型号选择
显示与校准量程
本产品利用CPU“计算”施加在高压侧压力传感器和低压侧压力传感器上的压力，并将其作为模拟信号输出。
（计算公式）：高压侧压力传感器施加压力－低压侧压力传感器施加压力＝差压
＜注意＞
"显示/校准量程"与一般的差压计不同，进行罐计量时，该值应大于施加到罐上的最大压力。
过滤器等计量时，请选择大于管路压力的值。＜根据型式选择表②选择＞
―关于显示与模拟输出的调节―
本产品可以在额定容量的10～100%的范围内改变模拟输出。
1输出的情况下：仅有差压输出 2输出的情况下：差压输出+低压侧输出
―模拟输出调节出厂(VSD4－SC1)―
显示校准量程设置为100%，调节为10%～100%间的指定值后出厂。（选配）
＜例如＞
额定容量 使用100kPa，相对于0～70kPa，要求模拟输出为4～20mA时。
1输出（仅有差压输出）的情况 VSD4－SC1：请指定为差压0～70kPa 。
2输出（差压输出＋低压侧输出）的情况 VSD4－SC1：请指定为差压0～70kPa 低压0～70kPa 。
模拟输出
从1输出（仅有差压输出） 2输出（差压输出＋低压侧输出）中选择＜根据型式选择表③选择＞

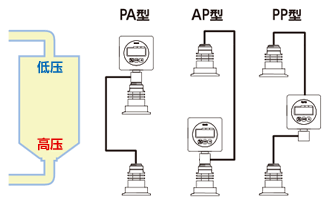

传感器连接
从下图的三种类型中选择 ＜根据型式选择表④选择＞
额定容量
与由显示和校准范围决定的类型相联系
＜注意＞
※高压侧与低压侧中各压力传感器的额定容量只能选择相同的量程。＜根据型式选择表⑤选择＞
受压接液部
高压侧与低压侧分别选择形状与材质
形状：＜根据型式选择表⑥、⑨选择＞
材质：＜根据型式选择表⑦、⑩选择＞
（※材质不同，受压面的表面处理不同。）
传感器电缆
选择高压侧与低压侧各传感器电缆线长度（最长40m） ＜根据型式选择表⑧、⑪选择＞

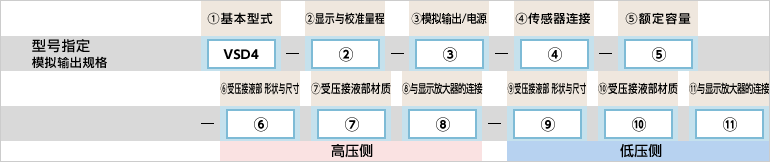

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSD4 | 高温型：接液部温度范围 -5～150℃ | |||
| 2.显示与校准量程 | A | 50.0kPa | ⑤与由显示和校准范围决定的类型相联系【005】。 | |||
| B | 50.00kPa | |||||
| C | 100kPa | ⑤与由显示和校准范围决定的类型相联系【010】。 | ||||
| D | 100.0kPa | |||||
| E | 200kPa | ⑤与由显示和校准范围决定的类型相联系【020】。 | ||||
| F | 200.0kPa | |||||
| G | 300kPa | ⑤与由显示和校准范围决定的类型相联系【030】。 | ||||
| H | 300.0kPa | |||||
| J | 500kPa | ⑤与由显示和校准范围决定的类型相联系【050】。 | ||||
| K | 500.0kPa | |||||
| L | 1000kPa | ⑤与由显示和校准范围决定的类型相联系【100】。 | ||||
| M | 1.000MPa | |||||
| 3.模拟输出・电源 | 16 | 4～20mA（双线式） 1输出（仅有差压输出） |
响应性：阻尼（软件滤波） 初始设定2秒（0.5Hz） 允许负载电阻：电源电压DC24V（DC15.64～26.5V）时380Ωmax. 耗电量 约23mA |
|||
| 26 | 4～20mA（双线式） 2输出（差压输出・低压侧输出） |
|||||
| 4.传感器连接 | AP | 高压侧：直結/低压侧：分开 | ||||
| PA | 高压侧：分开/低压侧：直結 | |||||
| PP | 高压侧・低压侧共：分开 | |||||
| 5.额定容量 | 005 | 50kPa | ②显示/校准量程的型式选择为【A或B】。 | |||
| 010 | 100kPa | ②显示/校准量程的型式选择为【C或D】。 | ||||
| 020 | 200kPa | ②显示/校准量程的型式选择为【E或F】。 | ||||
| 030 | 300kPa | ②显示/校准量程的型式选择为【G或H】。 | ||||
| 050 | 500kPa | ②显示/校准量程的型式选择为【J或K】。 | ||||
| 100 | 1000kPa | ②显示/校准量程的型式选择为【L或M】。 | ||||
| 高压侧 | ||||||
| 6.受压接液部 形状与尺寸 |
F1 | ISO 金属箍接头 1.5S | ||||
| F2 | ISO 金属箍接头 2S | |||||
| F3 | ISO 金属箍接头 2.5S | |||||
| F4 | ISO 金属箍接头 3S | |||||
| F6 | ISO 金属箍接头 4S | |||||
| V50A | VARIVENT DN50 | |||||
| V65A | VARIVENT DN65 | |||||
| V80A | VARIVENT DN80 | |||||
| V100A | VARIVENT DN100 | |||||
| R1 | ISO 盖型螺母 1.5S 带六角螺母(HEX61) | |||||
| R2 | ISO 盖型螺母 2S 带六角螺母(HEX76) | |||||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||||
| 7.受压接液部材质 | 无填写 | SUS316L （標準品） |
电解复合研磨 （Rz0.7µm・Ra0.2µm） |
⑤支持全部额定容量 ⑥⑨受压连接部分形状与尺寸（接头）全部支持 |
||
| HS1 | Hastelloy哈氏合金C-276同级 （选配） |
电解复合研磨 （Rz0.7µm・Ra0.2µm） |
⑤可从额定容量300、500、1000kPa中选择 ⑥⑨可从受压连接部分形状与尺寸（接头）F1、F2、F3、M0中选择 |
【按订单生产】 不支持负压与连成压 |
||
| J4L | SUS329J4L （选配） |
抛光 （#400） |
||||
| 8.与显示放大器的连接 | A | 直接连接 | ||||
| P□□ | 指定1～40m长度的分离式电缆 示例：3m是 "P03"／15m是 "P15"／30m是 "P30" |
|||||
| 低压侧 | ||||||
| 9.受压接液部 形状与尺寸 |
F1 | ISO 金属箍接头 1.5S | ||||
| F2 | ISO 金属箍接头 2S | |||||
| F3 | ISO 金属箍接头 2.5S | |||||
| F4 | ISO 金属箍接头 3S | |||||
| F6 | ISO 金属箍接头 4S | |||||
| V50A | VARIVENT DN50 | |||||
| V65A | VARIVENT DN65 | |||||
| V80A | VARIVENT DN80 | |||||
| V100A | VARIVENT DN100 | |||||
| R1 | ISO 盖型螺母 1.5S 带六角螺母(HEX61) | |||||
| R2 | ISO 盖型螺母 2S 带六角螺母(HEX76) | |||||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||||
| 10.受压接液部材质 | 无填写 | SUS316L （標準品） |
电解复合研磨 （Rz0.7µm・Ra0.2µm） |
⑤支持全部额定容量 ⑥⑨受压连接部分形状与尺寸（接头）全部支持 |
||
| HS1 | Hastelloy哈氏合金C-276同级 （选配） |
电解复合研磨 （Rz0.7µm・Ra0.2µm） |
⑤可从额定容量300、500、1000kPa中选择 ⑥⑨可从受压连接部分形状与尺寸（接头）F1、F2、F3、M0中选择 |
【按订单生产】 不支持负压与连成压 |
||
| J4L | SUS329J4L （选配） |
抛光 （#400） |
||||
| 11.与显示放大器的连接 | A | 直接连接 | ||||
| P□□ | 指定1～40m长度的分离式电缆 示例：3m是 "P03"／15m是 "P15"／30m是 "P30" |
|||||

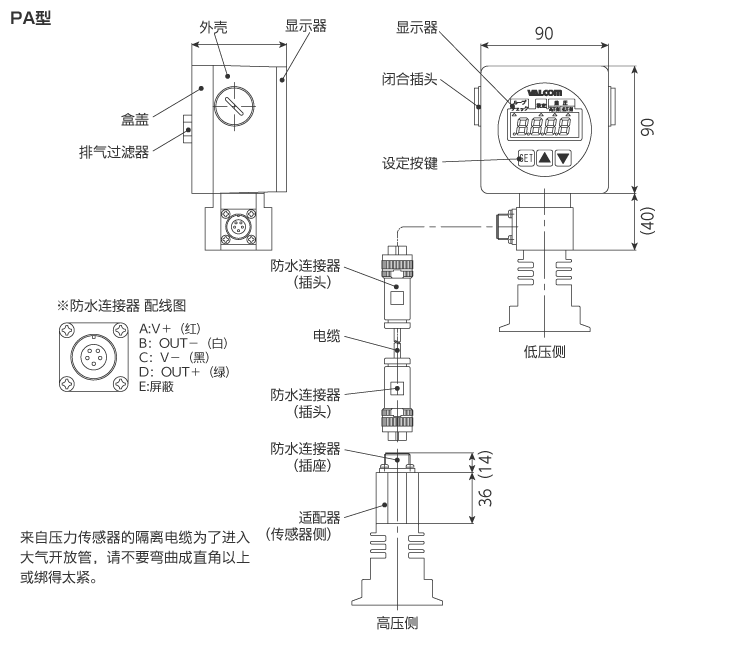

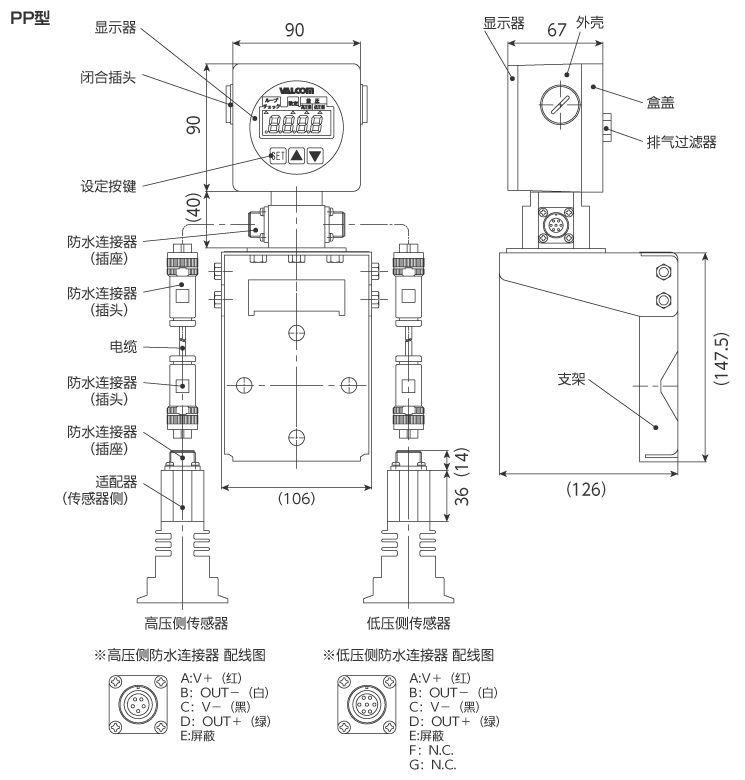

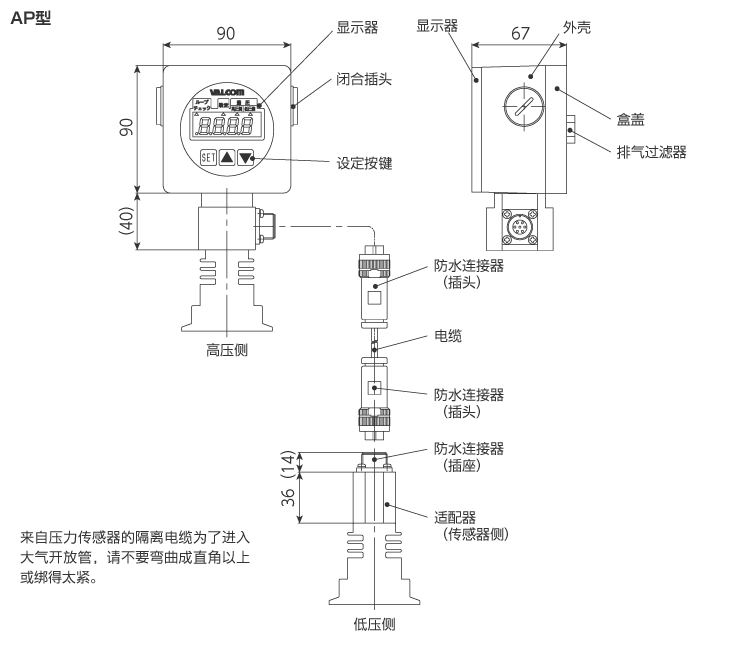

外形尺寸（单位：mm）

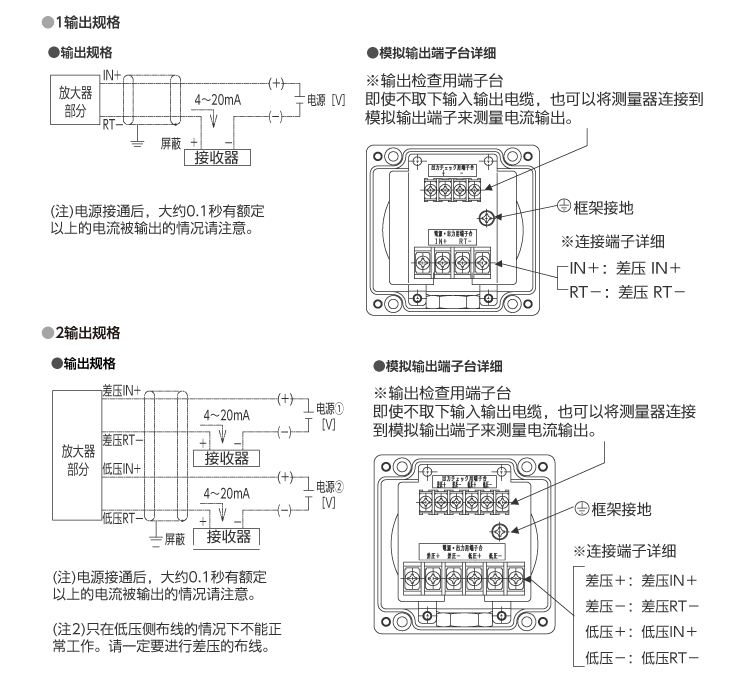

输出规格
