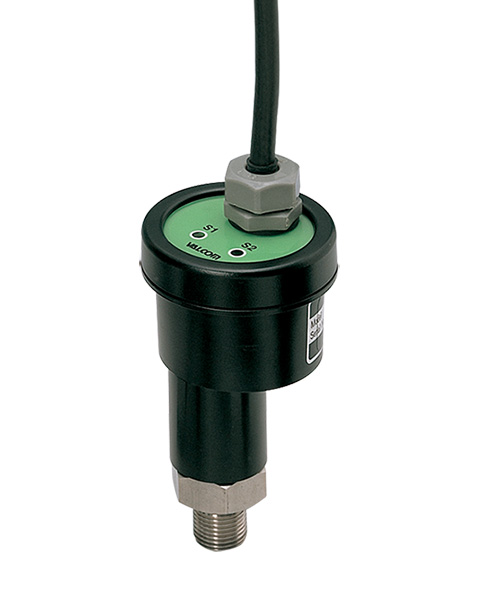

带比较设定2输出内置设定旋钮压力开关
防水M型 series 带比较设定2输出50kPa～100MPa
50kPa(abs)～1700kPa(abs)
50kPa(abs)～1700kPa(abs)
使用说明书请咨询各营业所
- 触点输出为高速响应型(约1msec.)
- 高精度、长寿命
- 可与各种压力传感器组合的丰富的产品线
| 测量介质 | 空气、气体、水、油等各种介质 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可进行正压、负压、绝对压力的测量(不可连成压) |
| 测量范围 | 备有各个系列的可以测量低压、绝对压力、中高压100Mpa的压力传感器 (可根据使用范围进行选择) |
规格
| 显示 | 设定动作确认灯 |
|---|---|
| 环境温度范围 | 温度 -10～55℃(不可结冰) |
| 使用湿度范围 | 湿度 0～85%RH（不可结露） |
| 防护等级 | IP55等级 |
| 设定方式 | 可利用外壳内的旋钮设定 |
| 外形尺寸 | 电缆直出型：φ60×58(D：不含突出部) 防水连接器型：φ60×66(D：不含突出部) |
| 质量 | 约200g(随规格而不同) |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 |
型号选择
选择压力传感器或荷重计
请参照压力传感器一览表指定压力传感器的规格与型式。
[例] MQ - B - S - 50MPa - HH - 4 - P / VPRQ - 50MP
| 型号选择 | 核对 | 型号 | 规格 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | M | 防水M型设定旋钮内置式压力开关 | ||||
| 2.适用压力传感器 (※1) |
- | - | 适用传感器型号 | 非线性 | 连接螺丝 | 压力型/ 额定容量范围 |
适用测量介质 |
| N | 生产结束 VPMR |
±0.2%R.C. (※2) |
R3/8 | 表压: 5～350kPa |
气体 (惰性气体) |
||
| NF | 生产结束 VPMG |
±0.2%R.C. (※2) |
G3/8 | ||||
| RN | 生产结束 VPRNP |
±0.25%R.C. | R3/8 | 表压: 100～1700kPa 绝对压力: 100～1700kPa abs |
不会腐蚀SUS316L的介质 | ||
| RNF | 生产结束 VPRNP |
±0.25%R.C. | G3/8 | ||||
| PR | VPNPR | ±0.25%R.C. | R3/8 | 表压: 100～1700kPa 绝对压力: 100～1700kPa abs |
不会腐蚀SUS316L的介质 | ||
| PG | VPNPG | ±0.25%R.C. | G3/8 | ||||
| HR | VHR3 | ±0.2%R.C. | R3/8 | 表压: 50kPa 绝对压力: 50kPa abs |
不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 | ||
| HG | VHG3 | ±0.2%R.C. | G3/8 | ||||
| AR | VAR3 | ±0.2%R.C. | R3/8 | 表压: 100～700kPa 绝对压力: 100～700kPa abs |
不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 | ||
| AG | VAG3 | ±0.2%R.C. | G3/8 | ||||
| HV1 | HV1 | ±0.2%R.C. | 相当于 VCR1/4外螺纹 |
表压: 50kPa 绝对压力: 50kPa abs |
不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 | ||
| HS1 | HS1 | ±0.2%R.C. | 世伟洛克卡套管接头 相当于1/4 |
||||
| AV1 | AV1 | ±0.2%R.C. | 相当于 VCR1/4外螺纹 |
表压: 100～500kPa 绝对压力: 100～500kPa abs |
不会腐蚀Hastelloy哈氏合金 C-22同等材料及SUS316L的介质 | ||
| AS1 | AS1 | ±0.2%R.C. | 世伟洛克卡套管接头 相当于1/4 |
||||
| NV1 | NV1 | ±0.25%R.C. | 相当于 VCR1/4外螺纹 |
表压: 100～700kPa 绝对压力: 100～700kPa abs |
不会腐蚀SUS316L的介质 | ||
| NS1 | NA1 | ±0.25%R.C. | 世伟洛克卡套管接头 相当于1/4 |
||||
| T | VPRT | ±0.2%R.C. | R3/8 (100MPa:R1/2) |
1～100MPa | 不会腐蚀15-5PH的介质 | ||
| TF | VPRTF | ±0.2%R.C. | G3/8 (100MPa:G1/2) |
||||
| Q | VPRQ | ±0.8%R.C. | R3/8 | 1～50MPa | 不会腐蚀15-5PH的介质 | ||
| QF | VPRQF | ±0.8%R.C. | G3/8 (100MPa:G1/2) |
1～100MPa | |||
| NFF | VNF | ±0.25%R.C. | G3/4 | 表压: 100～1700kPa 绝对压力: 100～1700kPa abs |
不会腐蚀SUS316L的介质 | ||
| F | VPRF | ±0.5%R.C. | G3/8 | 1～50MPa | 不会腐蚀15-5PH的介质 | ||
| 3.直接连接传感器 | ○ | B | 直接连接传感器 | ||||
| 4.电缆连接形状 | S | 电缆直出 | |||||
| D | 防水连接器 | ||||||
| 5.校准量程 | 请在适用压力传感器的额定容量范围内指定 (额定容量的50%以内) 请参照压力传感器一览表指定 |
||||||
| 6.输出类型 | - | - | 输出种类 | 响应时間 | 允许过载 | ||
| HH | 2设定/集电极开路输出 (S1:上限 S2:上限) 标准 |
约1msec.以下 | 45V 100mA | ||||
| HL | 2设定/集电极开路输出 (S1:上限 S2:下限) |
||||||
| LH | 2设定/集电极开路输出 (S1:下限 S2:上限) |
||||||
| LL | 2设定/集电极开路输出 (S1:下限 S2:下限) |
||||||
| 7.电源［耗电量］ | 4 | DC24V [40mA] | |||||
| 5 | DC12V [40mA] | ||||||
| 8.支架 (选配) |
无填写 | 无支架 | |||||
| P | 带面板安装支架 | ||||||
- (※1) 详细信息请参照压力传感器一览表
- (※2) 额定容量5kPa非线性：0.3％R.C.

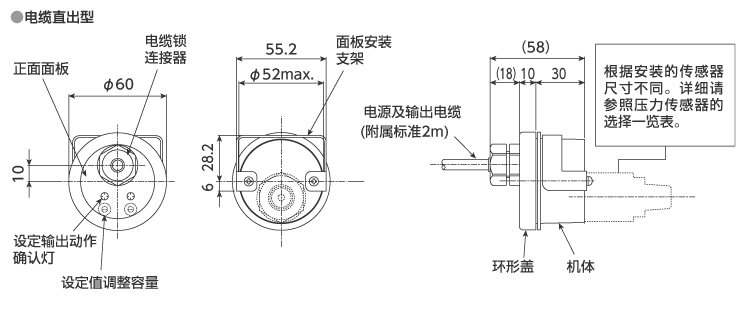

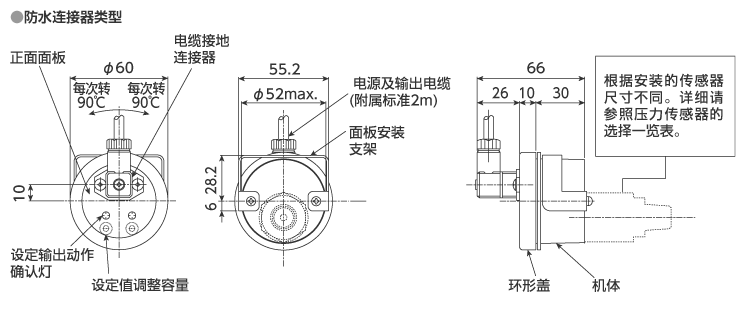

外形尺寸（单位：mm）

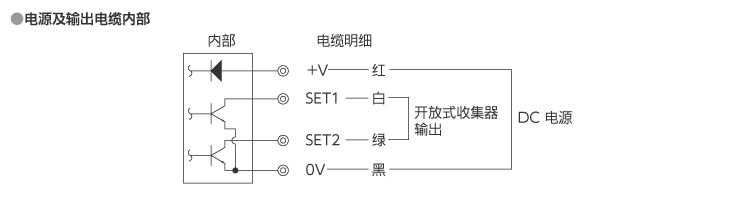

入输出规格
压力开关
