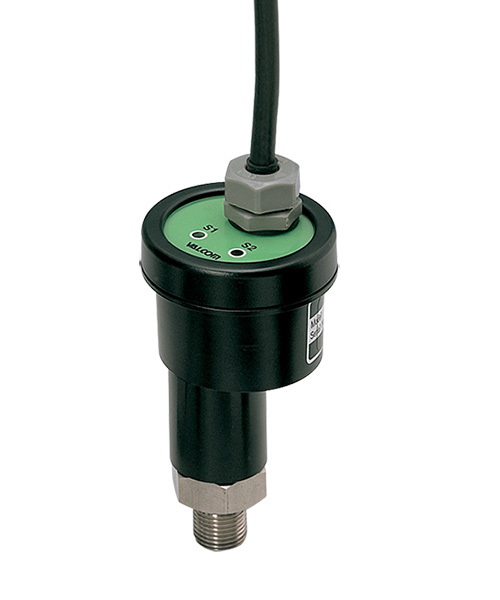

比較設定2出力付設定ボリューム内蔵圧力スイッチ
防水M型 series 比較設定2出力付
50kPa～100MPa
50kPa(abs)～1700kPa(abs)

取扱説明書は各営業所へお問い合わせください

接点出力は高速応答タイプ(約1msec.)
高精度・長寿命
豊富なラインアップの各種圧力センサとの組み合わせが可能

測定媒体	エアー・ガス・水・油等の各種媒体 (センサ材質により異なります)
測定種類	正圧・負圧および絶対圧の測定が可能(連成圧は不可)
測定範囲	低圧・絶対圧・中高圧100MPaまで測定できる圧力センサの各シリーズをご用意 (ご使用されるレンジに応じてご選択いただけます)

仕様

表示	設定動作確認灯
使用温度範囲	温度 -10～55℃(氷結不可)
使用湿度範囲	湿度 0～85%RH(結露不可)
保護等級	IP55相当
設定方式	ケース内のボリュームにより設定

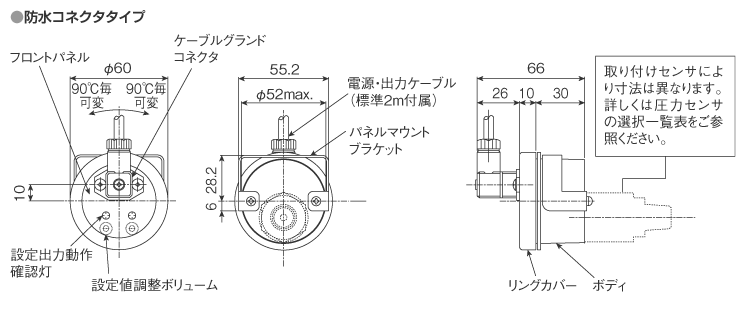

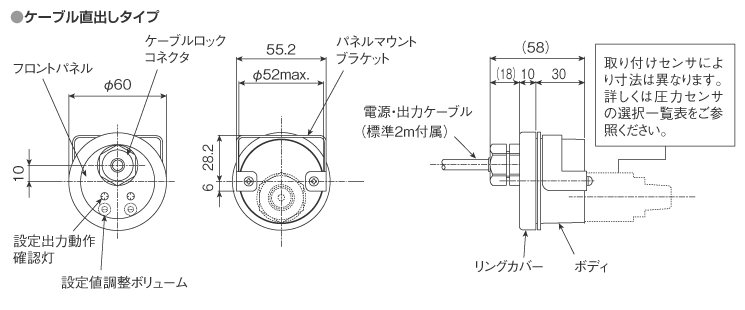

外形寸法	ケーブル直出しタイプ：φ60×58(D：突起部含まず) 防水コネクタタイプ：φ60×66(D：突起部含まず)
質量	約200g(仕様により異なります)
付属品	取扱説明書1部(和文または英文をご指定ください) 試験成績書1部

型式の選択

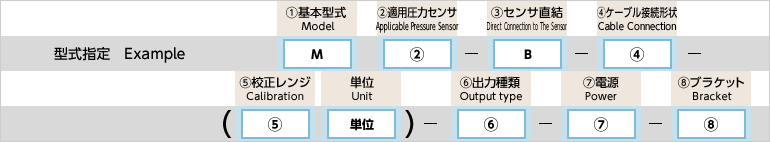

型式指定例

圧力センサまたはロードセルの選択

圧力センサの仕様・型式は圧力センサ一覧表をご参照いただき、型式をご指定ください。
[例] MQ - B - S - 50MPa - HH - 4 - P / VPRQ - 50MP

型式選択	チェック	型式	仕様
1.基本型式	○	M	防水M型設定ボリューム内蔵型圧力スイッチ
2.適用圧力センサ (※1)	-	-	適用センサ型式	非直線性	接続ネジ	圧力種別/ 定格容量範囲	適用測定媒体
		N	生産終了 VPMR	±0.2%R.C. (※2)	R3/8	ゲージ圧: 5～350kPa	気体 (不活性ガス)
		NF	生産終了 VPMG	±0.2%R.C. (※2)	G3/8	ゲージ圧: 5～350kPa	気体 (不活性ガス)
		RN	生産終了 VPRNP	±0.25%R.C.	R3/8	ゲージ圧: 100～1700kPa 絶対圧: 100～1700kPa abs	SUS316Lを腐食しない媒体
		RNF	生産終了 VPRNP	±0.25%R.C.	G3/8	ゲージ圧: 100～1700kPa 絶対圧: 100～1700kPa abs	SUS316Lを腐食しない媒体
		PR	VPNPR	±0.25%R.C.	R3/8	ゲージ圧: 100～1700kPa 絶対圧: 100～1700kPa abs	SUS316Lを腐食しない媒体
		PG	VPNPG	±0.25%R.C.	G3/8	ゲージ圧: 100～1700kPa 絶対圧: 100～1700kPa abs	SUS316Lを腐食しない媒体
		HR	VHR3	±0.2%R.C.	R3/8	ゲージ圧: 50kPa 絶対圧: 50kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		HG	VHG3	±0.2%R.C.	G3/8	ゲージ圧: 50kPa 絶対圧: 50kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		AR	VAR3	±0.2%R.C.	R3/8	ゲージ圧: 100～700kPa 絶対圧: 100～700kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		AG	VAG3	±0.2%R.C.	G3/8	ゲージ圧: 100～700kPa 絶対圧: 100～700kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		HV1	HV1	±0.2%R.C.	VCR1/4オネジ相当品	ゲージ圧: 50kPa 絶対圧: 50kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		HS1	HS1	±0.2%R.C.	スウェージロックチューブ継手 1/4相当品	ゲージ圧: 50kPa 絶対圧: 50kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		AV1	AV1	±0.2%R.C.	VCR1/4オネジ相当品	ゲージ圧: 100～500kPa 絶対圧: 100～500kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		AS1	AS1	±0.2%R.C.	スウェージロックチューブ継手 1/4相当品	ゲージ圧: 100～500kPa 絶対圧: 100～500kPa abs	ハステロイC-22相当及びSUS316Lを腐食しない媒体
		NV1	NV1	±0.25%R.C.	VCR1/4オネジ相当品	ゲージ圧: 100～700kPa 絶対圧: 100～700kPa abs	SUS316Lを腐食しない媒体
		NS1	NA1	±0.25%R.C.	スウェージロックチューブ継手 1/4相当品	ゲージ圧: 100～700kPa 絶対圧: 100～700kPa abs	SUS316Lを腐食しない媒体
		T	VPRT	±0.2%R.C.	R3/8 (100MPa:R1/2)	1～100MPa	15-5PHを腐食しない媒体
		TF	VPRTF	±0.2%R.C.	G3/8 (100MPa:G1/2)	1～100MPa	15-5PHを腐食しない媒体
		Q	VPRQ	±0.8%R.C.	R3/8	1～50MPa	15-5PHを腐食しない媒体
		QF	VPRQF	±0.8%R.C.	G3/8 (100MPa:G1/2)	1～100MPa	15-5PHを腐食しない媒体
		NFF	VNF	±0.25%R.C.	G3/4	ゲージ圧: 100～1700kPa 絶対圧: 100～1700kPa abs	SUS316Lを腐食しない媒体
		F	VPRF	±0.5%R.C.	G3/8	1～50MPa	15-5PHを腐食しない媒体
3.センサ直結	○	B	センサ直結
4.ケーブル接続形状		S	ケーブル直出し
4.ケーブル接続形状		D	防水コネクタ
5.校正レンジ			適用圧力センサの定格容量範囲内でご指定ください (定格容量の50%以内) 圧力センサ一覧表をご参照いただきご指定ください
6.出力種類	-	-	出力種類			応答時間	許容負荷

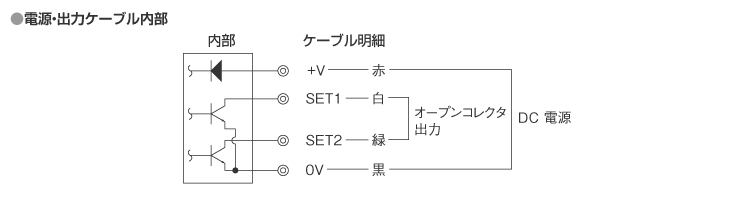

		HH	2設定/オープンコレクタ出力 (S1:上限 S2:上限) 標準			約1msec.以下	45V 100mA
		HL	2設定/オープンコレクタ出力 (S1:上限 S2:下限)
		LH	2設定/オープンコレクタ出力 (S1:下限 S2:上限)
		LL	2設定/オープンコレクタ出力 (S1:下限 S2:下限)
7.電源［消費電流］		4	DC24V [40mA]
7.電源［消費電流］		5	DC12V [40mA]
8.ブラケット (オプション)		無記入	ブラケットなし
8.ブラケット (オプション)		P	パネルマウントブラケット付
