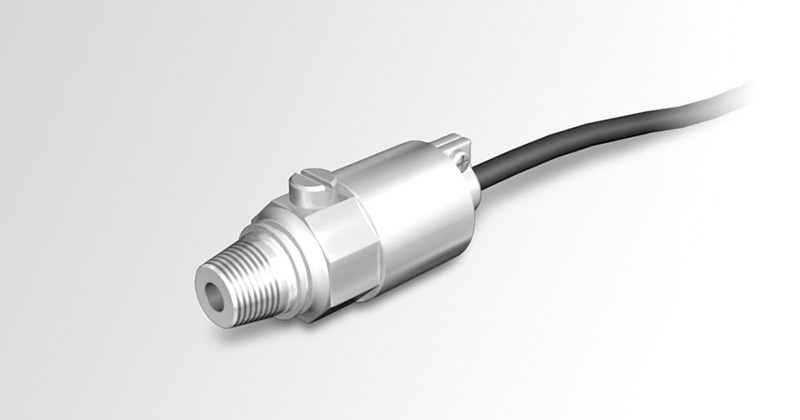

小型高温・中高压用压力传感器
VPRH series1MPa～10MPa
- 安装部位小型化(R1/8)的紧凑设计
- 可检测高低温度的广泛介质(-40～150℃)
- 高精度型(非线性±0.3%R.C.)
| 测量介质 | 水、油、气体等不会腐蚀SUS630或15-5PH(沉淀硬化不锈钢)的介质 |
|---|---|
| 测量种类 | 可测量低温～高温环境下的正压 |
| 额定容量 | 1～10MPa |
规格
| 额定输出 | 1MPa:1mV/V ±0.2mV/V 2MPa:1.5mV/V ±0.3mV/V 5MPa,10MPa:1.5mV/V ±0.15mV/V |
|---|---|
| 非线性 | ±0.3%R.C. |
| 滞后 | ±0.3%R.C. |
| 推荐外加电压 | 6V |
| 最大外加电压 | 10V |
| 输入阻抗 | 373.6±5Ω |
| 输出阻抗 | 350±5Ω |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | -40～150℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -40～165℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 300%R.C. |
| 零点的温度影响 | ±0.25%R.C./10℃ |
| 输出的温度影响 | ±0.5%R.C./10℃ |
| 推荐紧固扭矩 | 8N・m |
| 最大紧固扭矩 | 12N・m |
| 连接螺丝 | R1/8 |
| 受压接液部材质 | SUS630或15-5PH(沉淀硬化不锈钢)(※1) |
| 防护结构（主体） | IP60等级 |
| 电缆 | 4芯高温电缆 1.5m直连 φ5.6mm |
| 质量 | 约60g(含电缆1.5m) |
| 配件 | 试验报告单1份 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VPRH | 小型高温・中高压用压力传感器 ※连接螺丝：R1/8 |
| 2.额定容量 | 1MP | 1MPa | |
| 2MP | 2MPa | ||
| 5MP | 5MPa | ||
| 10MP | 10MPa | ||
| 3.电缆连接形状 | ○ | 无填写 | 电缆直出 IP60等级 |
| 4.电缆长度 | ○ | 1.5m | 1.5m ※其他长度变化采用接头连接 |

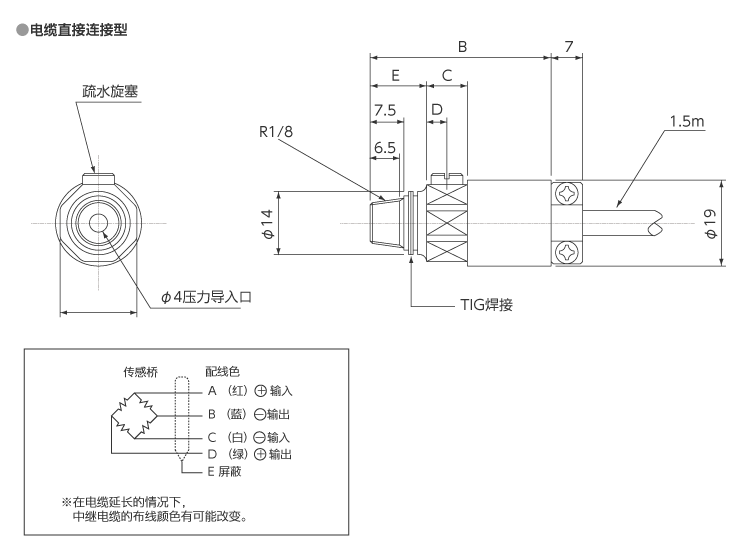

外形尺寸（单位：mm）
| 型号 | 额定容量 | A | B | C | D | E |
|---|---|---|---|---|---|---|
| VPRH-1MP | 1MPa | 17 | 40 | 9 | 4.5 | 12.5 |
| VPRH-2MP | 2MPa | |||||
| VPRH-5MP | 5MPa | |||||
| VPRH-10MP | 10MPa | 19 | 45 | 11 | 5.5 | 15.5 |
