规格
| 额定输出 | 0.5, 1mV/V(※1) |
|---|---|
| 非线性 | ±0.5%R.C. |
| 滞后 | ±0.5%R.C. |
| 重复性 | 0.5%R.C. |
| 零点平衡 | -0.1～0.1mV/V |
| 零点的温度影响 | ±0.8, 0.5%R.C./10℃(※2) |
| 输出的温度影响 | ±0.5%R.C./10℃ |
| 允许过载 | 180%R.C. |
| 温度补偿范围 | -10～70℃ |
| 允许温度范围 | -30～85℃ |
| 输入阻抗 | 245～500Ω |
| 输出阻抗 | 230～350Ω |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 0.5～12V |
| 绝缘阻抗 | 1GΩ |
| 防护结构 | 相当于IP67(注1) |
| 电缆 | φ4-6芯屏蔽电缆 3m 聚氨酯涂层、最小弯曲半径R10 |
- (※1) 0.5mV/V(1, 5, 20kN)、1mV/V(2, 10, 50kN)
- (※2) ±0.8%R.C./10℃(1, 5, 20kN)、±0.5%R.C./10℃(2, 5, 10, 50kN)
- (※3) 蠕变30分钟：±0.2%R.C.
- (注1) 由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 型号 | 额定容量 | 额定位移量 | 允许偏心 | 侧向力产生的影响 | 偏心1mm的影响 | 极限侧向力 | 允许相对动载荷 |
|---|---|---|---|---|---|---|---|
| VU93-1KN | 1kN | 0.01mm | 1.5mm | 0.2% | 0.07% | 100%R.C. | 150%R.C. |
| VU93-2KN | 2kN | 0.02mm | |||||
| VU93-5KN | 5kN | 3mm | 0.5% | 0.03% | 80%R.C. | ||
| VU93-10KN | 10kN | 0.04mm | |||||
| VU93-20KN | 20kN | 0.01mm | 6mm | 0.4% | 0.12% | 40%R.C. | |
| VU93-50KN | 50kN | 0.03mm |
| 选择 | 型号 | φA | φB | φCH8 | D | E | F | G | ±0.1 φK |
M | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VU93-1KN | 35 | 33 | 18 | 5.5 | 9 | 7 | 30.5 | 26 | M5 | 约200g | |
| VU93-2KN | |||||||||||
| VU93-5KN | |||||||||||
| VU93-10KN | |||||||||||
| VU93-20KN | 54 | 51 | 32 | 11 | 12 | 10 | 48 | 42 | M6 | 约600g | |
| VU93-50KN |
- ※为包含电缆在内的质量。
- ※侧向力产生的影响：（侧向力10%Fmin）在力导入面上的力导入点

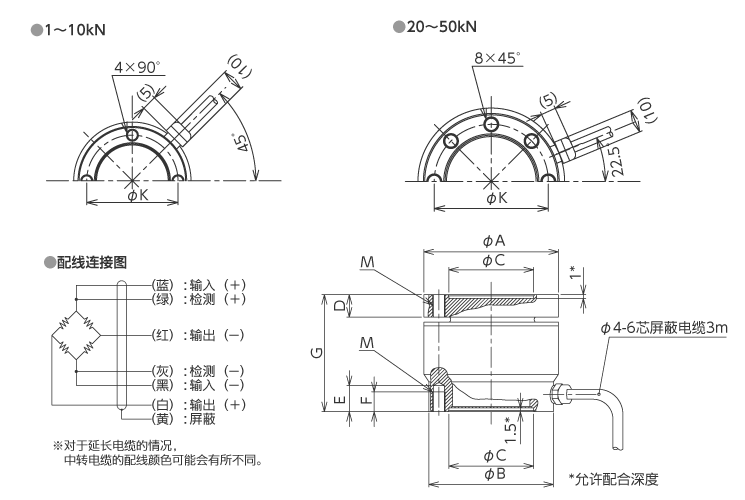

外形尺寸（单位：mm）

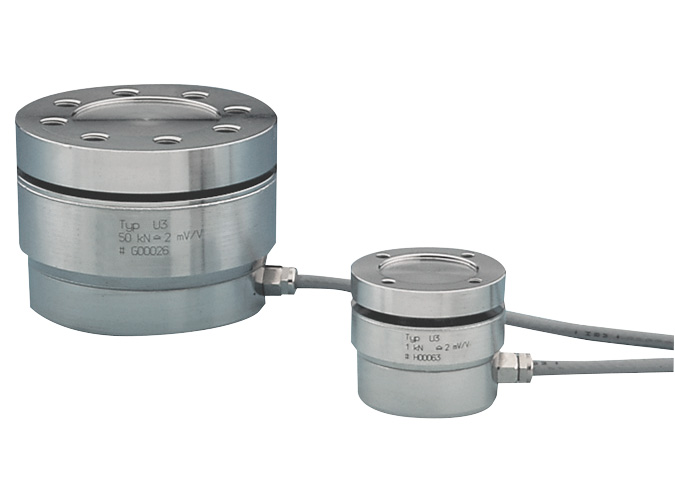

荷重计
