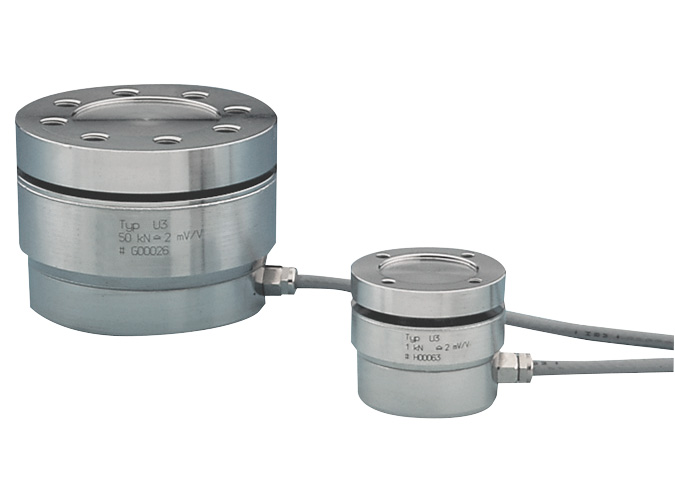

耐横力フラットタイプロードセル
VU93 series
1kN~50kN
- 横力補正機構により面は横力40~100%
- 両面フランジ
- 薄型設計
仕様
定格出力 | 0.5, 1mV/V(※1) |
---|---|
非直線性 | ±0.5%R.C. |
ヒステリシス | ±0.5%R.C. |
繰り返し性 | 0.5%R.C. |
零バランス | -0.1~0.1mV/V |
零点の温度影響 | ±0.8, 0.5%R.C./10℃(※2) |
出力の温度影響 | ±0.5%R.C./10℃ |
許容過負荷 | 180%R.C. |
温度補償範囲 | -10~70℃ |
許容温度範囲 | -30~85℃ |
入力抵抗 | 245~500Ω |
出力抵抗 | 230~350Ω |
推奨印加電圧 | 5V以下 |
最大印加電圧 | 12V |
絶縁抵抗 | 1GΩ |
保護構造 | IP67 相当(注1) |
ケーブル | φ4-6芯シールドケーブル 3m ポリウレタン被覆、最小曲げ半径R10 |
- ※R.C.(Rated Capacity)とは定格容量を表します。
- (※1) 0.5mV/V(1, 5, 20kN)、1mV/V(2, 10, 50kN)
- (※2) ±0.8%R.C./10℃(1, 5, 20kN)、±0.5%R.C./10℃(2, 5, 10, 50kN)
- (※3) クリープ30分 ±0.2%R.C.
- (注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
型式 | 定格容量 | 定格変位置 | 許容偏心 | 横力による影響 | 偏心1mmの影響 | 限界横力 | 許容相対動負荷 |
---|---|---|---|---|---|---|---|
VU93-1KN | 1kN | 0.01mm | 1.5mm | 0.2% | 0.07% | 100%R.C. | 150%R.C. |
VU93-2KN | 2kN | 0.02mm | |||||
VU93-5KN | 5kN | 3mm | 0.5% | 0.03% | 80%R.C. | ||
VU93-10KN | 10kN | 0.04mm | |||||
VU93-20KN | 20kN | 0.01mm | 6mm | 0.4% | 0.12% | 40%R.C. | |
VU93-50KN | 50kN | 0.03mm |
選択 | 型式 | φA | φB | φCH8 | D | E | F | G | ±0.1 φK |
M | 質量 |
---|---|---|---|---|---|---|---|---|---|---|---|
VU93-1KN | 35 | 33 | 18 | 5.5 | 9 | 7 | 30.5 | 26 | M5 | 約200g | |
VU93-2KN | |||||||||||
VU93-5KN | |||||||||||
VU93-10KN | |||||||||||
VU93-20KN | 54 | 51 | 32 | 11 | 12 | 10 | 48 | 42 | M6 | 約600g | |
VU93-50KN |
- ※ケーブル込みの質量です。
- ※横力による影響:(横力10%Fmin)力導入面上の力導入点において。

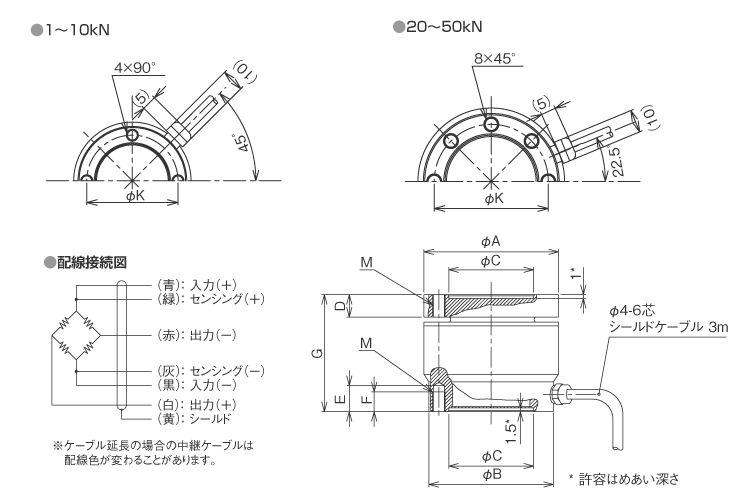

外形寸法(単位:mm)
