规格
| 额定输出 | 2.0±0.2mV/V |
|---|---|
| 非线性 | ±0.0166%R.C. |
| 滞后 | ±0.0166%R.C. |
| 零点平衡 | ±0.1mV/V |
| 输出的温度影响 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 允许侧向载荷 | 300%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -10～50℃（不可结露、结冰） |
| 输入阻抗 | 380±38Ω |
| 输出阻抗 | 380±38Ω |
| 推荐外加电压 | 5V |
| 外加电压范围 | 12V |
| 绝缘阻抗 | 2000MΩ |
| 防护结构 | 相当于IP65(注1) |
| 电缆 | 4芯屏蔽电缆 0.35m |
- 蠕变30分钟:±0.0245R.C. 偏心誤差±0.0233%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 零点的温度影响 | 最大承载面 | 额定位移量 | 质量 |
|---|---|---|---|---|---|---|
| VPW6DC3-3kg | 3kg(29.42N) | ±0.0233%R.C./10℃ | 300×300mm | 约0.4mm | 约160g | |
| VPW6DC3-5kg | 5kg(49.03N) | ±0.0280%R.C./10℃ | ||||
| VPW6DC3-10kg | 10kg(98.07N) | ±0.0280%R.C./10℃ | ||||
| VPW6DC3-15kg | 15kg(147.1N) | ±0.0186%R.C./10℃ | ||||
| VPW6DC3-20kg | 20kg(196.1N) | ±0.0350%R.C./10℃ | ||||
| VPW6DC3-30kg | 30kg(294.2N) | ±0.0233%R.C./10℃ | ||||
| VPW6DC3-40kg | 40kg(392.3N) | ±0.0350%R.C./10℃ |
- ※为包含电缆在内的质量。

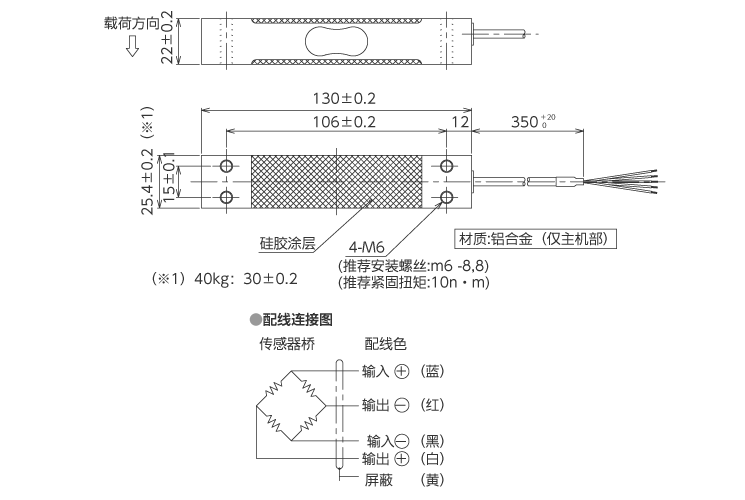

外形尺寸（单位：mm）
荷重计
