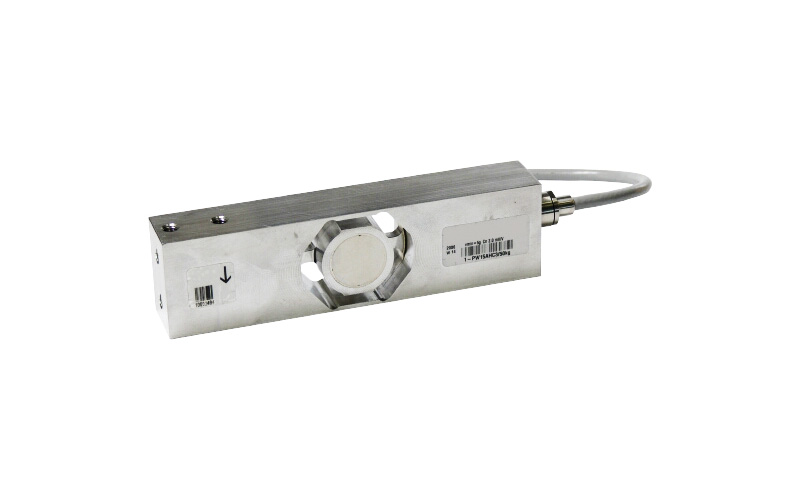

全不锈钢单点式荷重计
VPW15AHC3 series
10kg~100kg

  • 高精度
  • 可以用高压水清洗的IP69K

规格

额定输出 2.0±0.2mV/V
非线性 ±0.0166%R.C.
滞后 ±0.0166%R.C.
零点平衡 ±0.1mV/V
输出的温度影响 20~40℃:±0.0175%R.C./10℃
-10~20℃:±0.0117%R.C./10℃
允许过载 150%R.C.
温度补偿范围 -10~40℃(不可结露、结冰)
允许温度范围 -10~50℃(不可结露、结冰)
输入阻抗 380±15Ω
输出阻抗 380±10Ω
推荐外加电压 5V
外加电压范围 1~12V
绝缘阻抗 1000MΩ
防护结构 相当于 IP68 / 相当于 IP69K(注1)
电缆 φ5.4-6芯屏蔽电缆 3m
  • 蠕变30分钟:±0.0166R.C. 偏心誤差±0.0233%R.C.
  • (注1)由于电缆外皮会随时间发生老化,可能会降低电缆取出口的密封性能。

型号选择

选择 型号 额定容量 零点的温度影响 最大承载面 极限过载 额定位移量 质量
  VPW15AHC3-10kg 10kg(98.071N) ±0.0140%R.C./10℃ 500×400mm 150%R.C. 约0.5mm 约1kg
  VPW15AHC3-20kg 20kg(196.1N)
  VPW15AHC3-50kg 50kg(490.3N)
  VPW15AHC3-100kg 100kg(980.7N)
  • ※为包含电缆在内的质量。

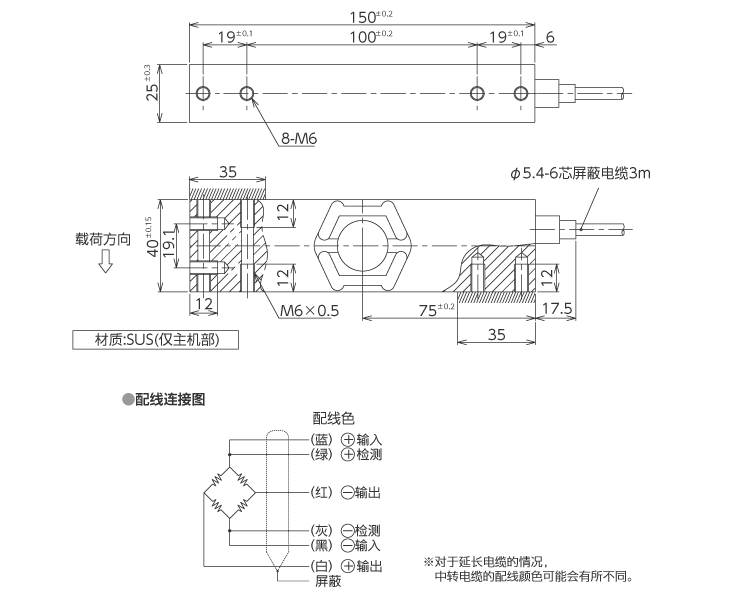

外形尺寸(单位:mm)

外形尺寸
