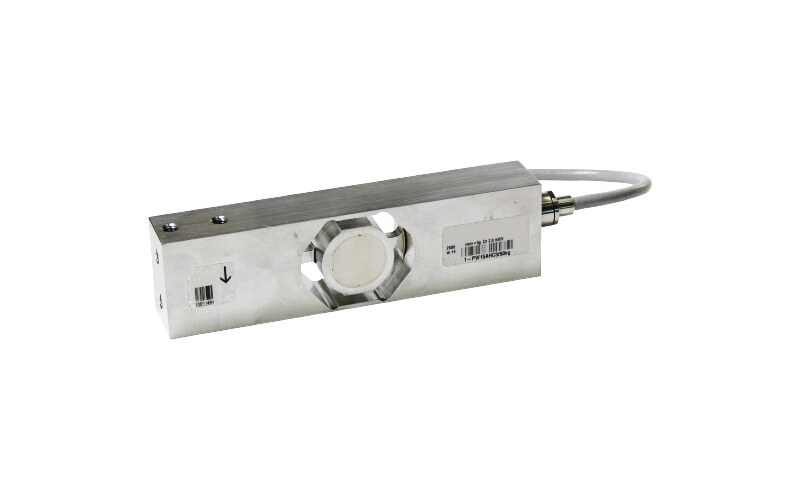

オールステンレスシングルポイントタイプロードセル
VPW15AHC3 series
10kg~100kg

  • 高精度
  • 高圧水洗い可能なIP69K

仕様

定格出力 2.0±0.2mV/V
非直線性 ±0.0166%R.C.
ヒステリシス ±0.0166%R.C.
零バランス ±0.1mV/V
出力の温度影響 20~40℃:±0.0175%R.C./10℃
-10~20℃:±0.0117%R.C./10℃
許容過負荷 150%R.C.
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -10~50℃(結露、氷結不可)
入力抵抗 380±15Ω
出力抵抗 380±10Ω
推奨印加電圧 5V
印加電圧範囲 1~12V
絶縁抵抗 1000MΩ
保護構造 IP68 相当 / IP69K 相当(注1)
ケーブル φ5.4-6芯シールドケーブル 3m
  • ※R.C.(Rated Capacity)とは定格容量を表します。
  • クリープ30分:±0.0166R.C. 偏心誤差±0.0233%R.C.
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 零点の温度影響 最大積載面 限界過負荷 定格変位置 質量
  VPW15AHC3-10kg 10kg(98.071N) ±0.0140%R.C./10℃ 500×400mm 150%R.C. 約0.5mm 約1kg
  VPW15AHC3-20kg 20kg(196.1N)
  VPW15AHC3-50kg 50kg(490.3N)
  VPW15AHC3-100kg 100kg(980.7N)
  • ※ケーブル込みの質量です。

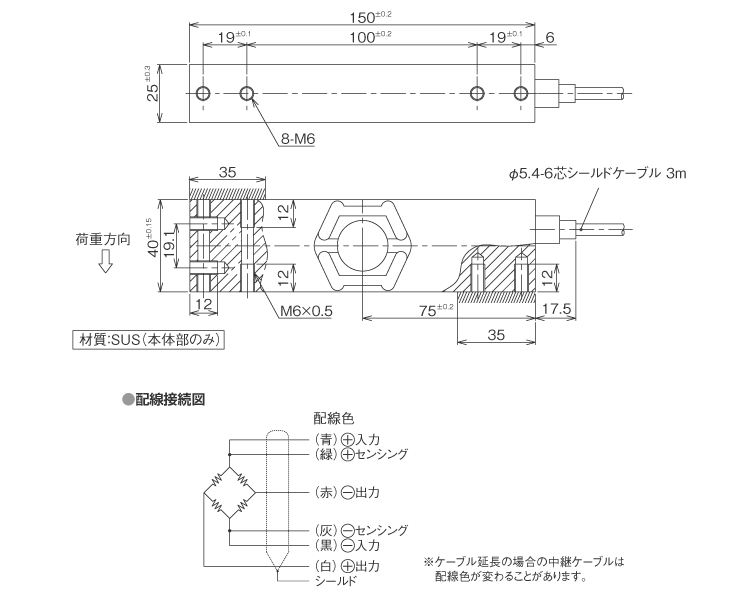

外形寸法(単位:mm)

外形寸法図
