规格(载荷变送器)
| 允许过载 | 150%R.C. |
|---|---|
| 精度 | ±0.3%R.C.(包含非线性、滞后、重现性)以内 |
| 模拟输出 | 4～20mA(外部AMP-BOX) |
| 电源［耗电量］ | DC24V±10% [约50mA] |
| 负载电阻 | 500Ω以下(DC24V) |
| 温度补偿范围 | 0～50℃（不可结露、结冰） |
| 允许温度范围 | 0～60℃（不可结露、结冰） |
| 温度漂移 | ±1%R.C./10℃ |
| 外壳材质 | SUS304 |
| 底板材质 | SUS304 |
| 电缆 | PVC被覆3芯屏蔽电缆(白/赤/黒/屏蔽) 多治見6P中継连接器付 1m |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VLTT | 放大器内置(精度0.3%) |
| 2.尺寸/额定容量 (※1) |
2 | □235(100kg) | |
| 3 | □250(100・200kg中选择可能) | ||
| 4 | □300(100・200kg中选择可能) | ||
| 3.模拟输出 | ○ | A3 | 4～20mA(外部AMP-BOX) |
| 4.额定容量(※1) | 100 | 100kg | |
| 200 | 200kg | ||
| 5.構造 | W | 防水型 | |
| WB | 防水型(底板付) | ||
| 6.电缆 | 无填写 | 电缆 2m | |
| 4 | 电缆 4m | ||
| 7.AMP-BOX电缆 | S01 | 延长电缆 1m(标准) | |
| S02 | 延长电缆 2m | ||
| S03 | 延长电缆 3m | ||
| S04～ 99 |
延长电缆 4～99m | ||
| 8.电源 | ○ | 4 | DC24V(±10%) |
| 9.资料 | N | 试验报告单(3点测量)/(标准) | |
| T | 可追溯性文件 ※可追溯性文件详细内容 1:可追溯性证明书、2:追溯系统图、3:试验报告单(3点测量) |
- (※1) 请注意，有些尺寸不能根据额定容量进行选择。

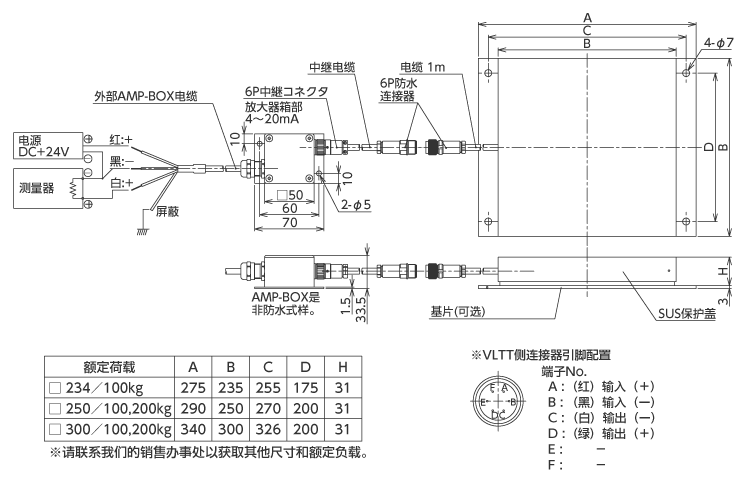

外形尺寸（单位：mm）
荷重计
