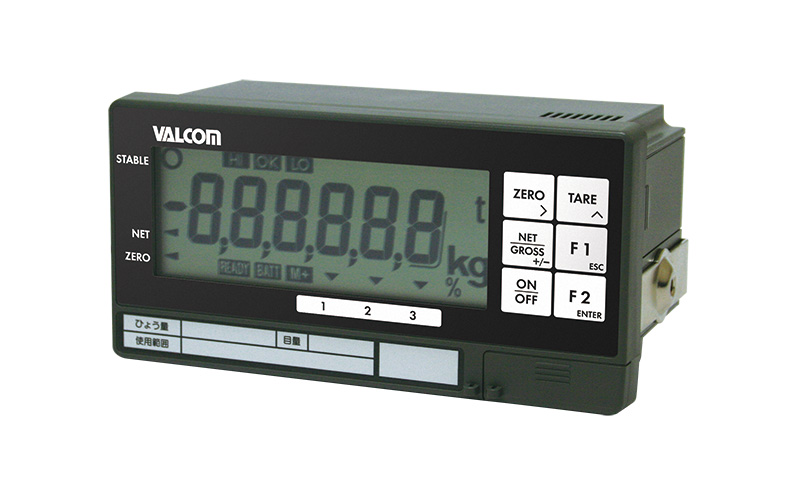

应变式面板仪表
VWM6A series
与压力传感器或荷重计相结合，
可以进行数值比例调整
- 高度为25mm的大型易读液晶显示。
- 采用AC适配器与碱性干电池两种电源方式。
- 比较器功能包括“上下限模式”与“5段选择模式”。
无论哪种情况都对测量的质量值与设定的质量值进行比较，显示该结果。 - 选配规格(3种)
●RS-232C接口 双方向RS-232C
●模拟输出 4～20mA
●3触点PhotoMOS继电器+RS-422/485接口
一般规格
| 适合传感器 | 各种应变片式传感器（350Ω系） | |
|---|---|---|
| 输入范围 | ±7mV/V | |
| 传感器供电电源 | DC5V±5% 60mA | |
| A／D转换方式 | ΔΣ方式 | |
| 内部分辨率 | 约16,000,000 | |
| A/D转换速度 | 约10次/秒 | |
| 最大显示分辨率 | 10,000 | |
| 显示部 | 主显示部 | 7段 液晶表示 字符高25 mm |
| 状态显示区 | 负、稳定、零点、净值、比较结果(HI, OK, LO)、 READY、M+、Low battery、三角标志3个(1,2,3) |
|
| 单位显示区 | kg、g、t及% | |
| 驱动电源 | AC100V 50/60Hz 10VA(AC适配器)或DC7-10V(2号干电池) | |
| 环境温度范围 | -10℃～+40℃ | |
| 容许湿度 | 85%R.H.以下（不可结露） | |
| 质量 | 约650g(只有主体，不包括电池) | |
| 外形尺寸 | 192(W)×96(H)×87(D)mm | |
RS-232C接口规格 双方向RS-232C(D-Sub 9P 雄型连接器)
| 传输方式 | 起止同步式、双方向、半二重方式 |
|---|---|
| 波特率 | 600, 1200, 2400, 4800, 9600 bps |
| 奇偶校验位 | 1位、偶数或奇数(数据位7位时) 或无奇偶校验(数据位8位时) |
| 启动位 | 1位 |
| 停止位 | 1位 |
| 数据位 | 7位、8位 |
| 终端电阻 | CR LF, CR(CR:0Dh, LF:0Ah) |
| 字符代码 | ASCII |
| 连接器 | D-sub 9针 |
模拟输出规格 4-20mA 電流输出(端子台)
| 非线性 | ±0.1% FS以下 |
|---|---|
| 适用负载电阻 | 0～510Ω |
| 分辨率 | 约1/5000 |
| 零点温度系数 | ±0.02% FS/℃以下 |
| 感度温度系数 | ±0.02% FS/℃以下 |
RS-422/485接口 (端子台)
| 传输方式 | EIA RS-422/485 準拠 | |
|---|---|---|
| 传输形式 | 起止同步式 | |
| 信号形式 | 波特率 | 600, 1200, 2400, 4800, 9600 bps |
| 奇偶校验位 | 1位、偶数或奇数(数据位7位时) 或无奇偶校验(数据位8位时) |
|
| 启动位 | 1位 | |
| 停止位 | 1位 | |
| 数据位 | 7位、8位 | |
| 终端电阻 | CR LF, CR（CR: 0Dh, LF: 0Ah | |
| 字符代码 | ASCII | |
| 机器编号 | 01～99(F功能 用F06设定) | |
3输出(PhotoMOS继电器) (端子台)
| 继电器触点额定 | 最大电压 DC50V / 最大电流 100mA / 最大ON电阻 8Ω以下 |
|---|
其他规格
| 配件 | 使用说明书、荷重计连接器(AX-NJC-207-PF)、 AC适配器(AX-TB-162)、功能标签 |
|---|

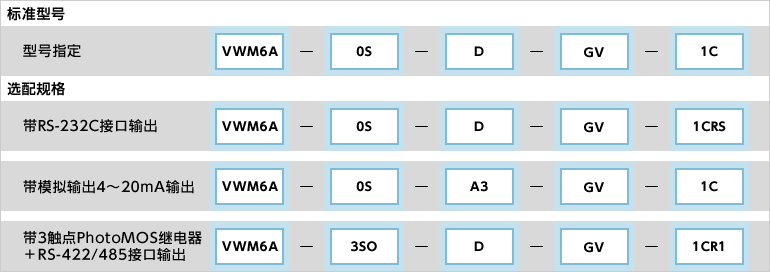

型号选择

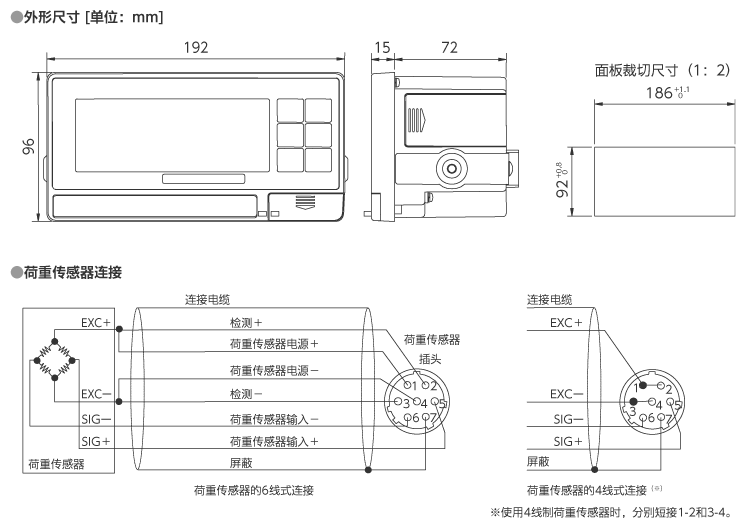

外形尺寸（单位：mm）

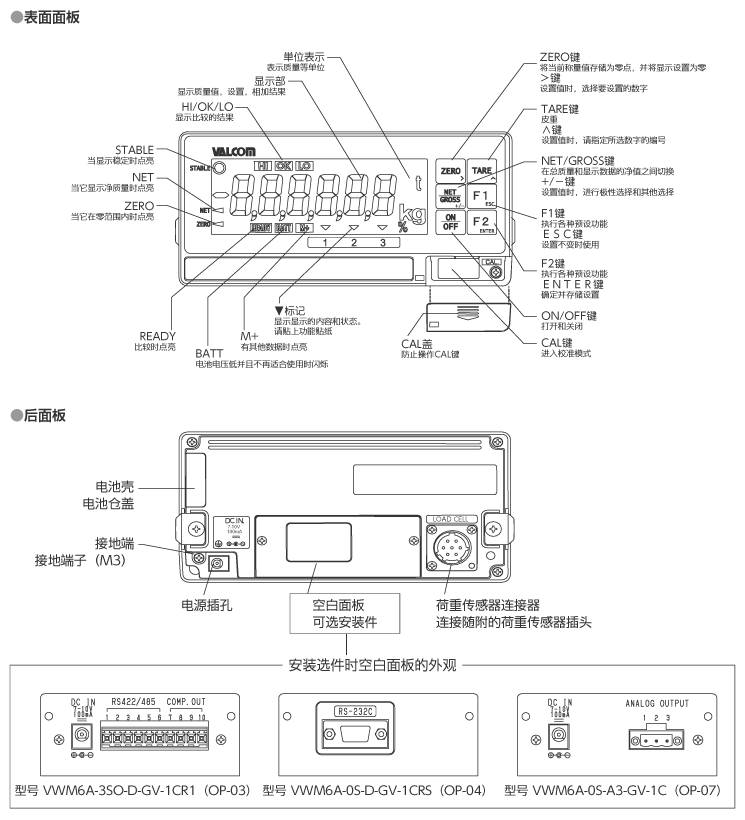

指示计
