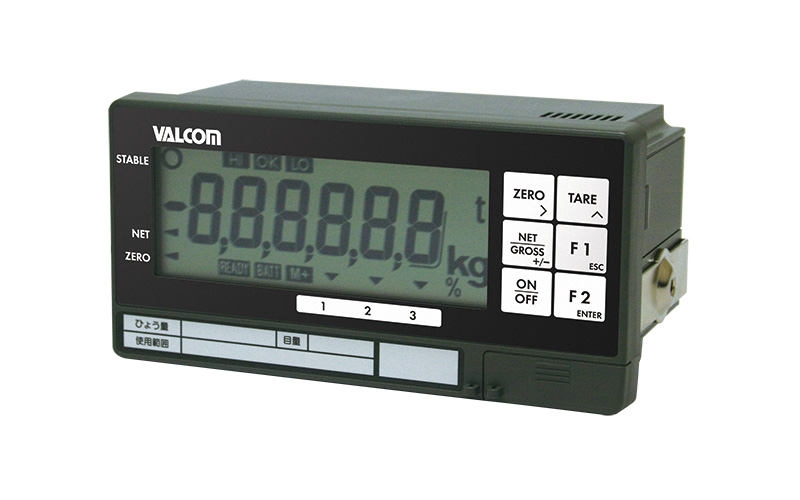

ストレンゲージパネルメータ
VWM6A series
圧力センサまたはロードセルとの組み合わせは、
数値によるスケーリング調整が可能
- 大きく見やすい高さ25mmの液晶表示。
- ACアダプタとアルカリ乾電池の2電源方式を採用。
- コンパレータ機能には、「上下限モード」と「5段選別モード」とがあります。
いずれも計量した質量値と設定された質量値とを比較して、その結果を表示します。 - オプション仕様(3種類)
●RS-232Cインターフェース 双方向RS-232C
●アナログ出力 4～20mA
●3接点フォトモスリレー+RS-422/485インターフェース
一般仕様
| 適合センサ | ストレンゲージ式各種センサ（350Ω系） | |
|---|---|---|
| 入力範囲 | ±7mV/V | |
| センサ供給電源 | DC5V±5% 60mA | |
| A／D変換方式 | デルタシグマ方式 | |
| 内部分解能 | 約16,000,000 | |
| A／D変換速度 | 約10回/秒 | |
| 最大表示分解能 | 10,000 | |

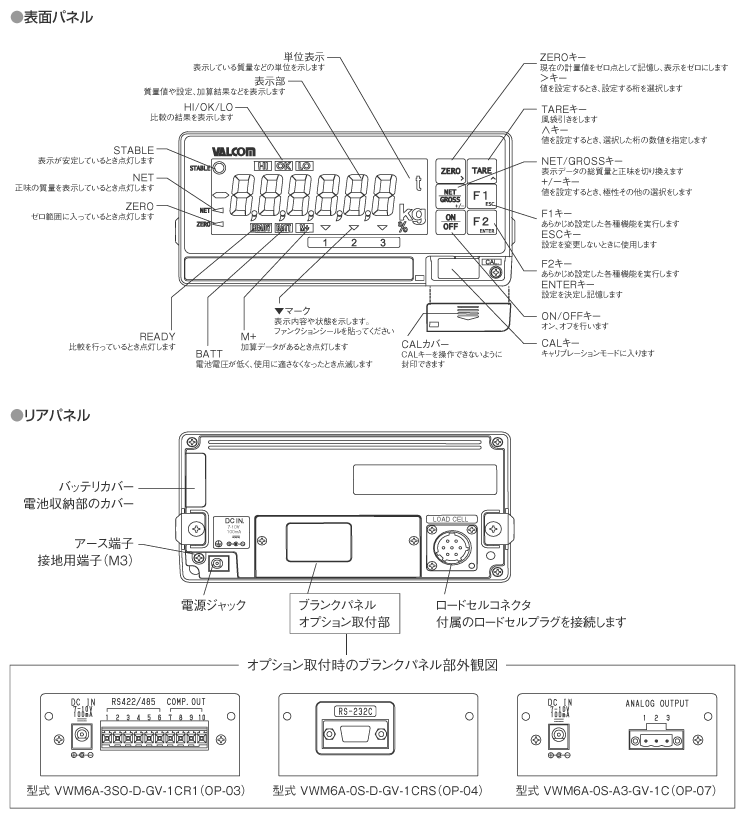

| 表示部 | メイン表示部 | 7セグメント 液晶表示 文字高25 mm |
| 状態表示部 | マイナス、安定、ゼロ点、正味、比較結果(HI, OK, LO)、 READY、M+、Low battery、三角マーク3個(1,2,3) |
|
| 単位表示部 | kg、g、tおよび% | |
| 駆動電源 | AC100V 50/60Hz 10VA(ACアダプタ)もしくはDC7-10V(単二乾電池) | |
| 使用温度範囲 | -10℃～+40℃ | |
| 許容湿度 | 85%R.H.以下(結露不可) | |
| 質量 | 約650g(本体のみ、電池含まず) | |
| 外形寸法 | 192(W)×96(H)×87(D)mm | |
RS-232Cインターフェース仕様 双方向RS-232C(D-Sub 9P 雄型コネクタ)
| 伝送方式 | 調歩同期式、双方向、半二重方式 |
|---|---|
| ボーレート | 600, 1200, 2400, 4800, 9600 bps |
| パリティビット | 1ビット、偶数または奇数(データビット7ビットのとき) またはパリティなし(データビット8ビットのとき) |
| スタートビット | 1ビット |
| ストップビット | 1ビット |
| データビット | 7ビット、8ビット |
| ターミネータ | CR LF, CR(CR:0Dh, LF:0Ah) |
| 文字コード | ASCII |
| コネクタ | D-sub 9ピン |
アナログ出力仕様 4-20mA 電流出力(端子台)
| 非直線性 | ±0.1% FS以下 |
|---|---|
| 適応負荷抵抗 | 0～510Ω |
| 分解能 | 約1/5000 |
| 零点温度係数 | ±0.02% FS/℃以下 |
| 感度温度係数 | ±0.02% FS/℃以下 |
RS-422/485インタフェース (端子台)
| 伝送方式 | EIA RS-422/485 準拠 | |
|---|---|---|
| 伝送形式 | 調歩同期式 | |
| 信号形式 | ボーレート | 600, 1200, 2400, 4800, 9600 bps |
| パリティビット | 1 ビット、偶数または奇数(データビット7ビットのとき) またはパリティなし(データビット8ビットのとき) |
|
| スタートビット | 1ビット | |
| ストップビット | 1ビット | |
| データビット | 7ビット、8ビット | |
| ターミネータ | CR LF, CR（CR: 0Dh, LF: 0Ah | |
| 文字コード | ASCII | |
| 機器番号 | 01～99(Fファンクション F06で設定) | |
3出力(フォトMOSリレー) (端子台)
| リレー接点定格 | 最大電圧 DC50V / 最大電流 100mA / 最大オン抵抗 8Ω以下 |
|---|
その他の仕様
| 付属品 | 取扱説明書、ロードセルコネクタ(AX-NJC-207-PF)、 ACアダプタ(AX-TB-162)、ファンクションシール |
|---|

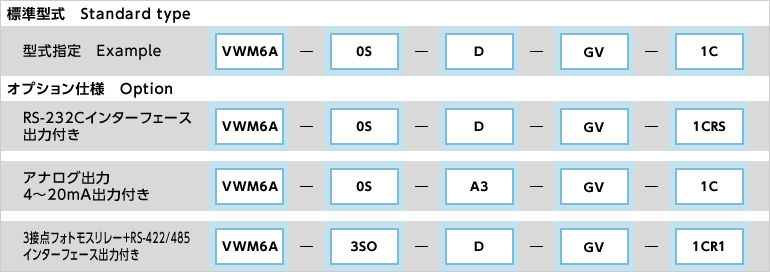

型式の選択

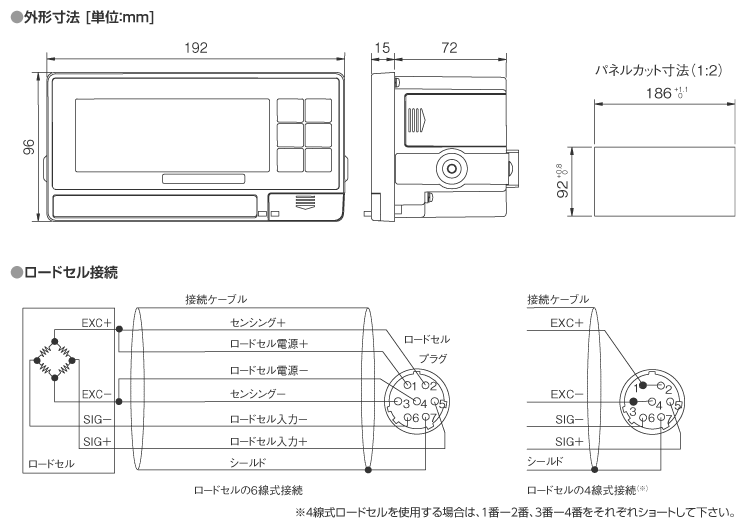

外形寸法（単位：mm）
指示計
