防护结构、IP等级表
依据IEC标准（IEC60529［IEC529：1989-11］）
本公司的测试方法符合IEC标准( IEC60529［IEC529：1989-11］）。请事先根据实际的使用环境、使用条件确认密封性能。
■何谓IEC: 国际电气标准会议（ International Electrotechnical Commission）的简称。

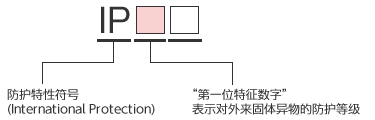

| 等级 | 防护程度 | |
|---|---|---|
| 0 |  |
无防护 |
| 1 |  |
直径50mm的钢球不会进入内部，且手背等部位与危险部分之间要确保充分的空间距离。 |
| 2 |  |
直径12.5mm的钢球不会进入内部，且手指等部位与危险部分之间要确保充分的空间距离。 |
| 3 |  |
直径2.5mm的柱状固体不会进入内部，且与危险物之间要保持充分的空间距离。 |
| 4 |  |
直径1mm以上的金属丝不会进入内部，且与危险物之间要保持充分的空间距离。 |
| 5 |  |
不能完全防止灰尘的进入，但进入量不应达到妨碍设备正常运转或影响安全性的程度。 |
| 6 |  |
无尘埃进入。 |

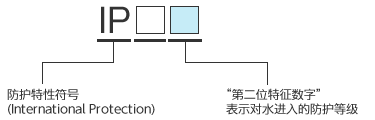

| 等级 | 防护程度 | 试验方法概述（必须使用普通淡水） | ||
|---|---|---|---|---|
| 0 | 无专门防护 | 未对水的进入采取特别防护措施。 | 无试验 | |
| 1 |  |
垂直下落水滴应不会产生有害影响。 | 采用滴水试验装置垂直滴水10分钟。 |  |
| 2 |  |
供试设备从垂直方向上向两侧倾斜15度角以内时，垂直下落的水滴不会对设备造成有害影响。 | 在滴水试验装置上倾斜15度角固定，从四个位置进行2.5分钟的洒水。 |  |
| 3 |  |
从垂直方向两侧倾斜60度角的范围内喷水，不会造成有害影响。 | 采用右图中的测试装置，从垂直方至两侧60度角范围内向设备外壳喷水，每平方米表面积喷洒1分钟，至少进行总计5分钟的试验。 |  |
| 4 |  |
从任意方向溅水，不会对设备造成有害影响。 | 采用右图的测试装置，从任意方向上向外壳洒水，每平方米外壳表面面积洒水1分钟，至少进行总计5分钟的试验。 |  |
| 5 |  |
使用喷水管从任意方向喷向设备，不会对设备造成有害影响。 | 采用右图的测试装置，从任意方向上向外壳喷水，每平方米外壳表面积喷射1分钟，至少进行总计3分钟以上的洒水。 |  |
| 6 |  |
使用喷水力强的喷水管从任意方向喷水，不会对设备造成有害影响。 | 采用右图的测试装置，从任意方向上向外壳喷射，每平方米外壳表面积喷射1分钟，至少进行总计3分钟以上的洒水。 |  |
| 7 |  |
在规定的压力和时间条件下，将供试设备暂时浸泡到水中，进水量应不会产生有害影响。 | 供试设备的高度在850mm以下时，在水深1m的水槽中浸泡30分钟。如果供试设备的高度超过850mm，则供试设备上端到水面的高度最低空出150mm以上，浸泡30分钟。 |  |
| 8 |  |
在比等级7更严酷的条件下，持续浸入水中，进水量应不会产生有害影响。 | 按制造商与用户间的协议进行。 | |
