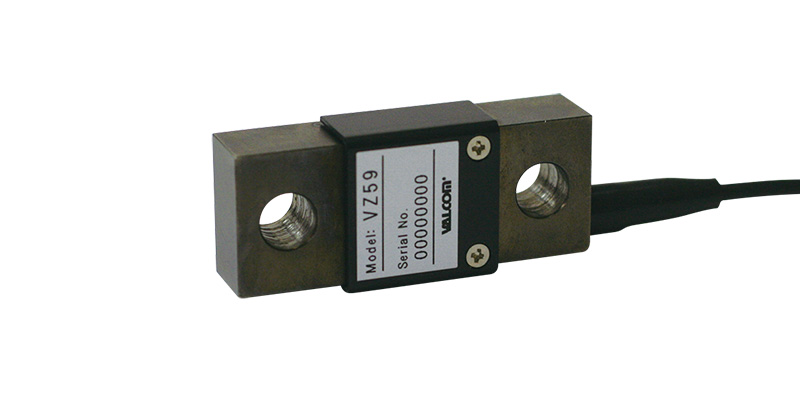

貼り付けロードセル
VZ59

  • ボルトによる取付けで簡単設置の歪みセンサ

仕様

出力電圧(出力倍率相当) 2~3mV/V
非直線性 ±1%R.C.
ヒステリシス ±1%R.C.
零バランス -0.050~0.050%R.C.
零点の温度影響 ±0.5%R.C./10℃
被測定物の歪量(負荷) 1000×10-6
許容歪量 1200×10-6
出力倍率 4~6倍
温度補償範囲 -10~70℃(結露、氷結不可)
許容温度範囲 -20~80℃(結露、氷結不可)
入力抵抗 350Ω±10%
出力抵抗 350Ω±10%
推奨印加電圧 3V以下
印加電圧範囲 5V
絶縁抵抗 500MΩ以上(DC50V)
保護構造 コーティングによる防滴構造(注1)
ケーブル φ3-4芯シールドケーブル (Z-6FN-SW)3m
  • (注1) ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります

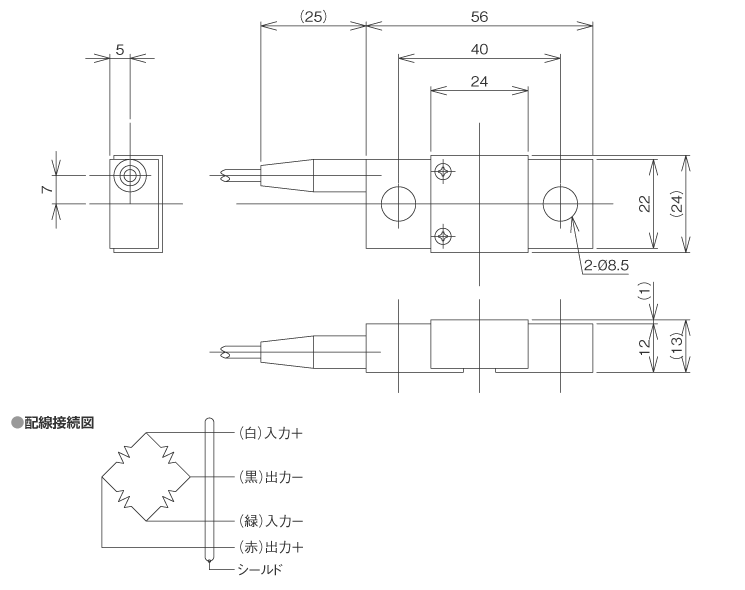

外形寸法(単位:mm)

外形寸法図
