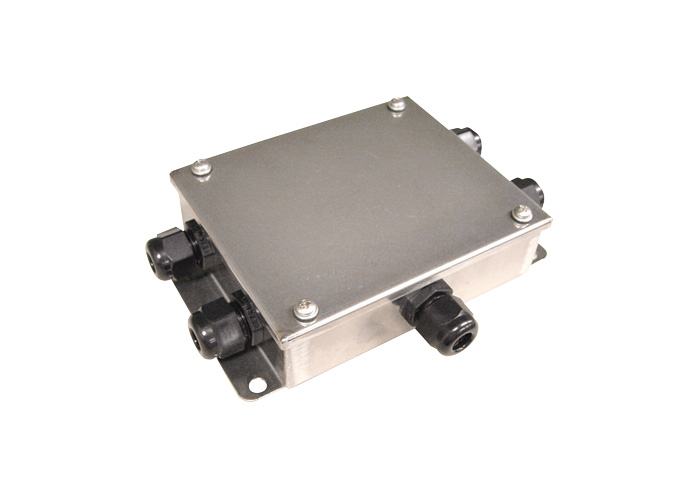

ステンレス製防滴タイプ和算ボックス
VJBX-4A

VJBX-4A
  • ステンレス製
  • 4つのロードセルの和算が可能
  • 保護等級IP65相当

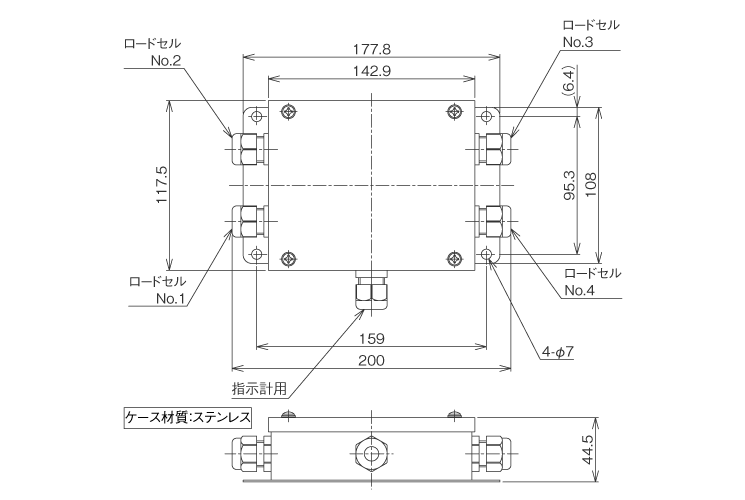

外形寸法(単位:mm)

外形寸法図

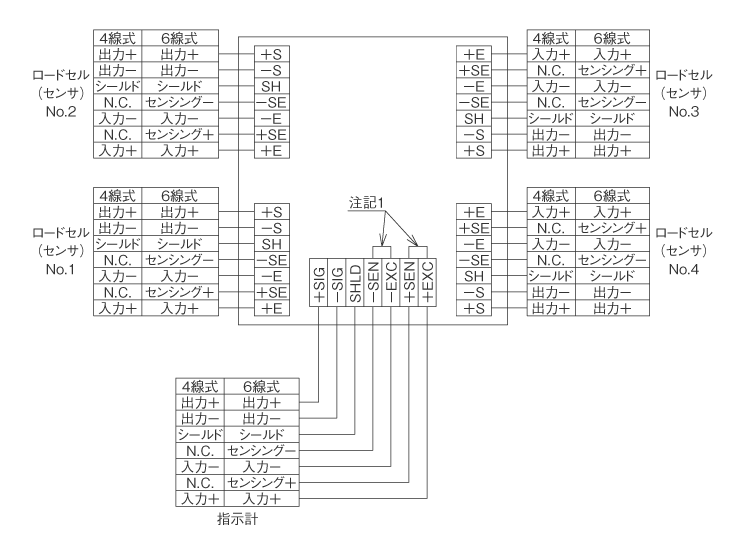

配線接続図

配線接続図

《注記》

  1. ロードセル4線式又は指示計4線式の場合は、ジャンパー線等で短絡してください。
  2. 重量バランスが片寄っており、四隅調整が必要な場合はボリューム抵抗にて調整ください。
    ※尚、工場出荷時はジャンパー線にて四隅調整ができないように短絡しております。
  3. 適合ケーブル直径:4.3~6.5
  4. 芯線は先端バラ又は、棒端子にて接続。
  5. ケーブルは4線式又は、6線式(センシング+、-付)をご使用ください。
