NEW
受注生産品

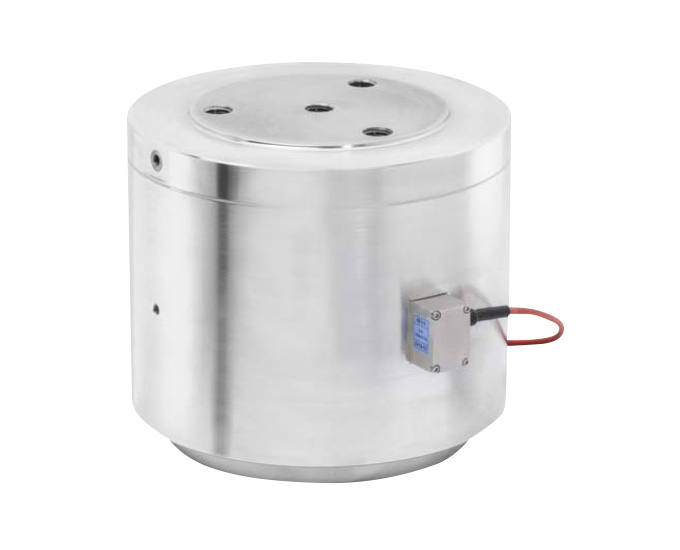

軽量定格5MNフラットタイプロードセル
VC6B-5MN
5MN
- 小型・軽量約32kg
- 優れた耐環境性
- 5MNまでの計測が可能
仕様
定格出力 | 2~2.48mV/V |
---|---|
非直線性 | ±1%R.C.(耐圧硬質プレート、球面受け金具使用時)(※1) |
ヒステリシス | ±0.5%R.C.(耐圧硬質プレート、球面受け金具使用時)(※2) |
零バランス | ±0.0248mV/V |
零点の温度影響 | ±0.05%R.C./10℃ |
出力の温度影響 | ±0.1%R.C./10℃ |
許容過負荷 | 150%R.C. |
静的限界横力 | 10%(ロードボタン、ベンダルベアリング使用時) 3%(球面受け金具使用時)(※3) |
許容相対動負荷 | 70% |
温度補償範囲 | -10~70℃(結露、氷結不可) |
許容温度範囲 | -30~85℃(結露、氷結不可) |
入力抵抗 | 380~420Ω |
出力抵抗 | 280~360Ω |
推奨印加電圧 | 5V以下 |
印加電圧範囲 | 0.5~12V |
絶縁抵抗 | 5GΩ以上 |
保護構造 | IP68 相当(注1) |
ケーブル | φ5.4mm 6m直結 |
- (※1) ロードボタン、ベンダルベアリング使用時:±0.4mV/V
- (※2) ロードボタン、ベンダルベアリング使用時:±0.3mV/V
- (※3) 耐圧硬質プレート使用時:指定不可
- クリープ30分(温度補償範囲内):±0.06%R.C.
- (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
---|---|---|---|---|
VC6B-5MN | 5MN | 約0.5mm | 約32kg |
- ※ケーブルを除く質量です。

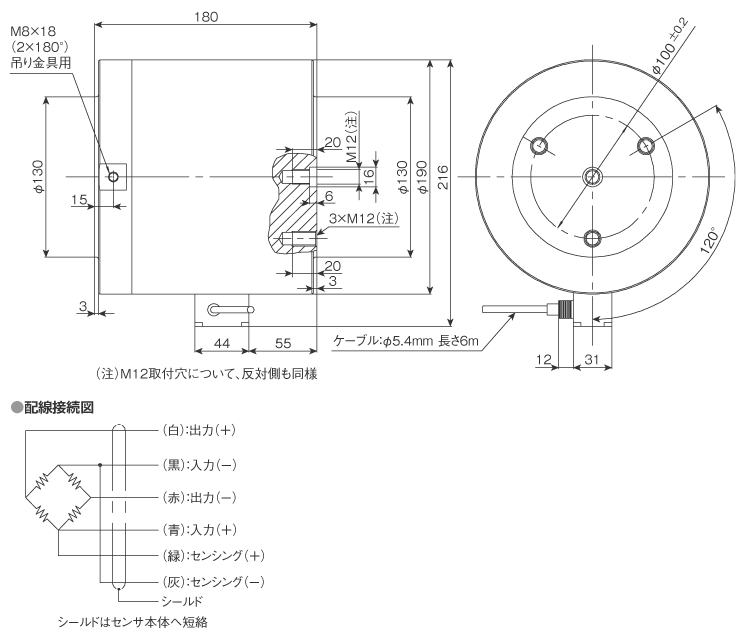

外形寸法(単位:mm)

ロードセル
