NEW
按订单生产

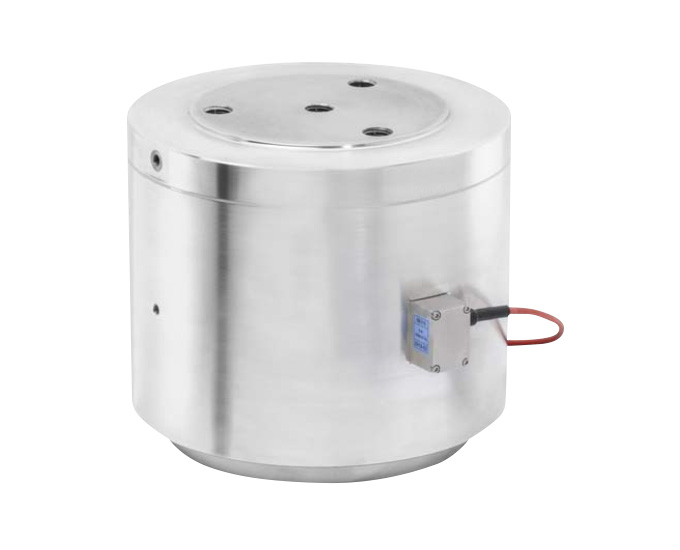

轻量额定5MN平面型荷重计
VC6B-5MN
5MN

  • 小型·轻量 约32kg
  • 优良的耐环境性能
  • 最多可以测量5MN

规格

额定输出 2~2.48mV/V
非线性 ±1%R.C.(使用耐压硬质板、球面支撑金属件时)(※1)
滞后 ±0.5%R.C.(使用耐压硬质板、球面支撑金属件时)(※2)
零点平衡 ±0.0248mV/V
零点的温度影响 ±0.05%R.C./10℃
输出的温度影响 ±0.1%R.C./10℃
允许过载 150%R.C.
静态极限侧向力 10%(使用负载按钮、弯曲轴承时)
3%(使用球面支撑金属件时)(※3)
允许相对动载荷 70%
温度补偿范围 -10~70℃(不可结露、结冰)
允许温度范围 -30~85℃(不可结露、结冰)
输入阻抗 380~420Ω
输出阻抗 280~360Ω
推荐外加电压 5V以下
外加电压范围 0.5~12V
绝缘阻抗 5GΩ以上
防护结构 相当于 IP68(注1)
电缆 φ5.4mm 6m直接连接
  • (※1) 使用负载按钮、弯曲轴承时:±0.4mV/V
  • (※2) 使用负载按钮、弯曲轴承时:±0.3mV/V
  • (※3) 使用耐压硬质板时:不可指定
  • 蠕变30分钟(温度补偿范围内):±0.06%R.C.
  • (注1)由于电缆外皮会随时间发生老化,可能会降低电缆取出口的密封性能。

型号选择

选择 型号 额定容量 额定位移量 质量
  VC6B-5MN 5MN 约0.5mm 约32kg
  • ※为除电缆以外的质量。

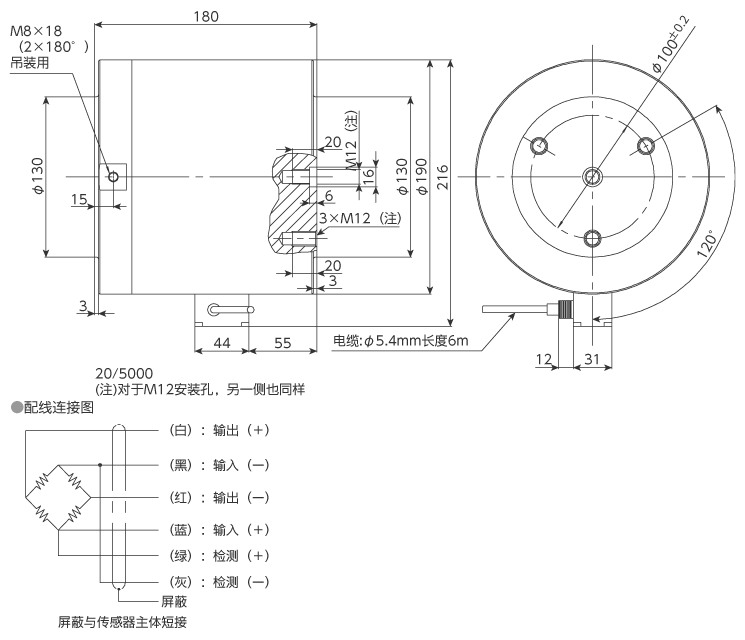

外形尺寸(单位:mm)

外形尺寸
