超小型LEDデジタル表示付圧力センサ
VSS-□35 series-101.3kPa～1MPa
- アナログ出力1～5V、オープンコレクタ2点出力を標準搭載
- RoHS指令に対応し環境に配慮
- 応差動作・ウインドコンパレータ動作の選択が可能
（動作チャート参照） - その他機能（ゼロリセット・セキュリティロック）を標準搭載
- 単位切り替え機能（海外向けのみ：オプション）
※各営業所へお問合せください
| 測定媒体 | エアー・チッソ・アルゴンなどの非腐食性気体 |
|---|---|
| 測定種類 | 正圧・連成圧・負圧の測定が可能 |
| 測定範囲 | 0.000～1.000MPa、±100.0kPa、-101.3～0.0kPaの3タイプから選択 |
特長

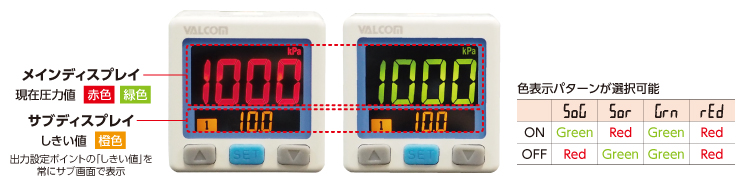

状況に合わせて使い分け可能な2画面3色表示で見やすさUP！
仕様
| 定格圧力範囲 | 下記 表1参照 | |
|---|---|---|
| 設定／使用圧力範囲 | 下記 表1参照 | |
| 表示分解能 | 下記 表1参照 | |
| 保証耐圧力 | 下記 表1参照 | |
| 電源電圧 | （DC12V～24V）±10%以下、リップル（Vp-p）10%以下 | |
| 消費電流 | 40mA以下（無負荷時） | |
| スイッチ出力 | NPNオープンコレクタ出力 負荷電流：Max 125mA、供給電圧：Max DC30V、内部電圧降下：Max 1.5V |
|
| アナログ出力 | DC1～5V±2.5%F.S.以下（定格圧力範囲内） 出力インピーダンス：約1kΩ 直線性：±1%F.S.以下 ※正圧(P)のアナログ出力は、圧力範囲0～1MPaを1～5Vとして出力します。 ※負圧(V)のアナログ出力は、圧力範囲0～-101.3kPaを1～5Vとして出力します。 |
|
| 表示精度 | ±2%F.S.±1digit以下（使用周囲温度：25℃±3℃にて） | |
| 温度特性 | ±2.5%F.S.以下（基準温度25℃ 使用周囲温度範囲において） | |
| 繰り返し性 | ±0.2%F.S.±1digit以下 | |
| 応答性 | 2.5msec.以下 （25、100、250、500、1000、1500 msec. 切替可） | |
| 使用温度範囲 | 0～50℃（結露、氷結不可） | |
| 使用周囲湿度 | 35～85%RH（結露、氷結不可） | |
| 保存温度 | -10～60℃（結露、氷結不可） | |
| 表示 | デジタル表示 | メインディスプレイ：3½桁 7セグメント 赤／緑色 設定値表示：橙色 その他表示：赤／緑色 |
| 動作表示 | OUT1、OUT2：橙色LED（ON時点灯） | |
| 耐振動 | 複振幅1.5mm或いは10G、1分間10Hz～55Hz～10Hz、X.Y.Z各方向2時間 | |
| 耐衝撃 | 100m/s²（10G）X.Y.Z各方向3回 | |
| 適用流体 | 空気、不活性ガス | |
| 接続部 | R1/8（おねじ）、M5（めねじ） | |
| 材質 | 本体 | PBT+GF30% |
| ポート | 黄銅、ニッケルメッキ | |
| 検出部構造 | シリコンダイアフラム | |
| ケーブル | 耐油ケーブル（0.15mm²）2m | |

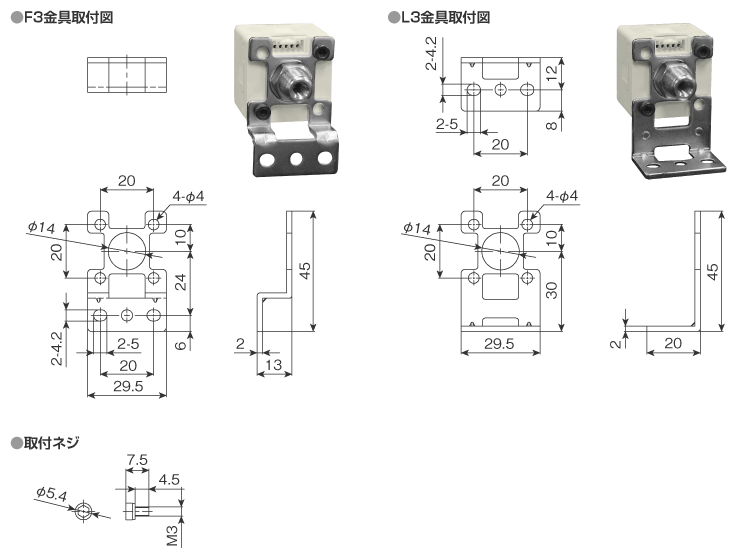

| 付属品 | 取扱説明書、L3取付金具、F3取付金具、取付ネジ M3×L4.5（2本） | |
| 質量 | 約80g（ケーブル2mを含む） | |
| 保護等級 | IP40 | |
| 欧州RoHS | 指令適合品 | |
| CEマーキング | EN61000-6-4：2007+A1：2011、EN55022：2010+AC：2011、 ClassA、EN61000-6-2：2005 |
|
| オプション | 表面取付パネル（VSS-ACCH9） ※標準では付属しません。ご要望の際は弊社営業窓口へご相談下さい。 |
|
| 表1 | |||
|---|---|---|---|
| 型式選択欄 | 正圧 | 連正圧 | 負圧 |
| VSS-P35R-NCA | VSS-C35R-NCA | VSS-V35R-NCA | |
| 定格圧力範囲 | 0.000～1.000MPa | -100.0～100.0kPa | -101.3～0.0kPa |
| 設定圧力範囲/ 仕様圧力範囲 |
-0.100～1.000MPa | -101.0～101.0kPa | -101.3～10.0kPa |
| 表示分解能 | 0.001MPa | 0.1kPa | |
| 保証耐圧力 | 1.5MPa | 300kPa | |

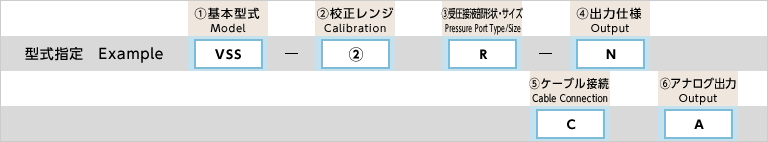

型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VSS | 超小型LED デジタル表示付圧力センサ | ||
| 2.校正レンジ | P35 | 正圧：-0.100～1.000MPa | |||
| C35 | 連正圧：-101.0～101.0kPa | ||||
| V35 | 負圧：-101.3～10.0kPa | ||||
| 3.受圧接液部形状・サイズ | ○ | R | R1/8、M5（めねじ） | ||
| 4.出力仕様 | ○ | N | NPNオープンコレクタ | ||
| 5.ケーブル接続形状 | ○ | C | 2mコネクタケーブル | ||
| 6.アナログ出力 | ○ | A | DC1～5V （±0.1V） |
P35 | 圧力範囲 0～1MPaに対して1～5V出力 |
| C35 | 圧力範囲 -100～100kPaに対して1～5V出力 | ||||
| V35 | 圧力範囲 0.0～-101.3kPaに対して1～5V出力 | ||||

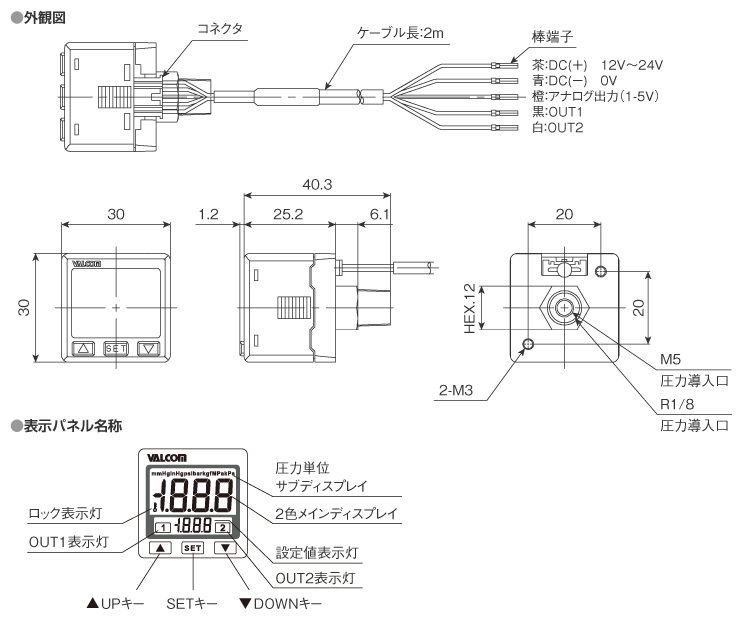

外形寸法（単位：mm）

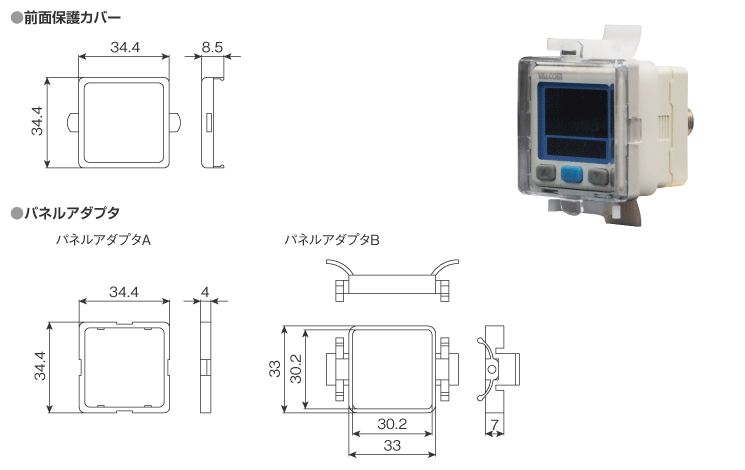

オプション 表面取付パネル VSS-ACCH9（単位：mm）

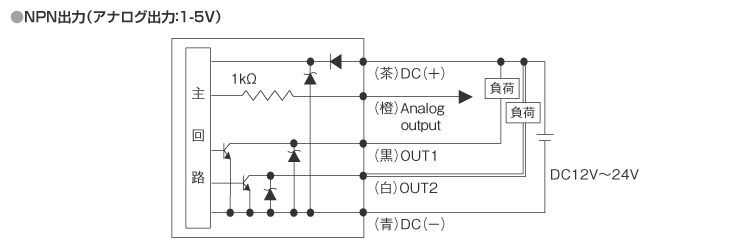

内部回路図と接続例

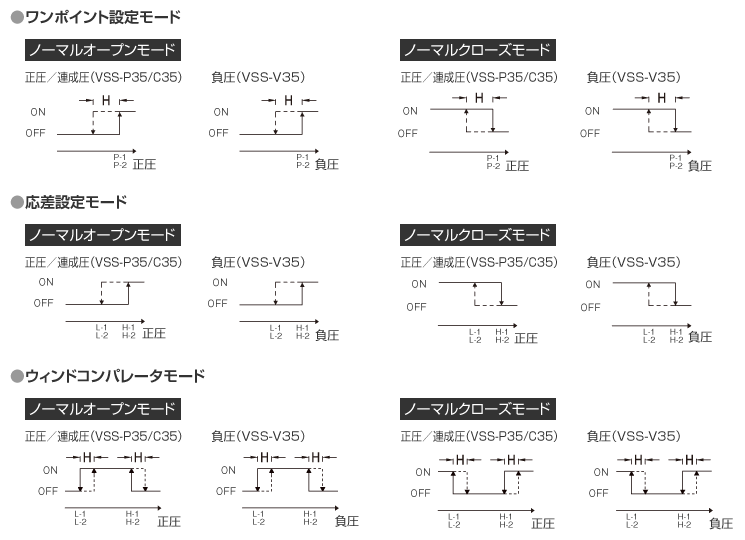

動作チャート
※応差が2digits又はそれ以下の設定時、入力圧力に非常に接近するとセンサ出力で誤動作を起こす可能性があります。
※ウィンドコンパレータモード時、2つの設定ポイントが固定の応差設定値より小さい場合、スイッチ出力は動作しない場合があります。
