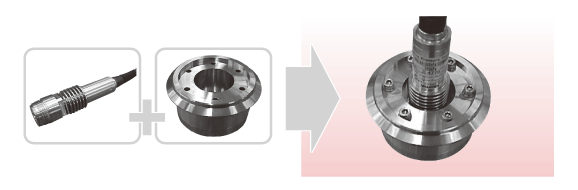

转型装配图
受圧接液部材质対応表
●=SUS316L电解复合研磨(Rz0.7µm・Ra0.2µm) ○=Hastelloy哈氏合金C-276同级电解复合研磨(Rz0.7µm・Ra0.2µm)
◎=SUS329J4L抛光(#400)
| 螺丝固定座额定容量 | 50kPa | 100kPa | 200kPa | 300kPa | 500kPa | 1000kPa | 3MPa |
|---|---|---|---|---|---|---|---|
| 可选择接液部材质 | ● | ● | ● | ●○◎ | ●○◎ | ●○◎ | ● |

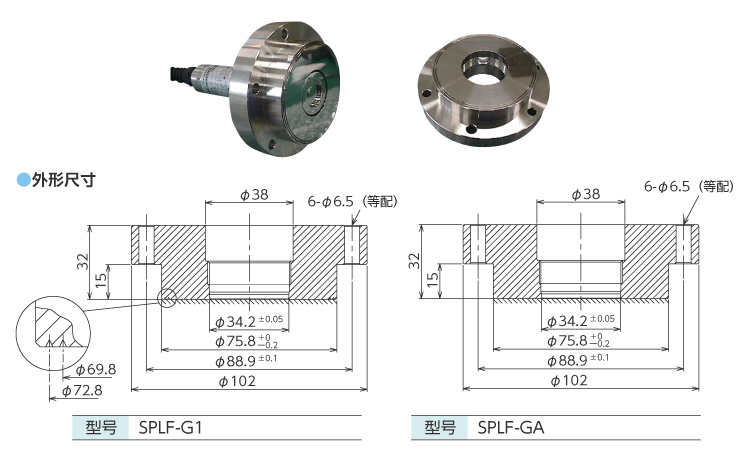

定制型突出法兰

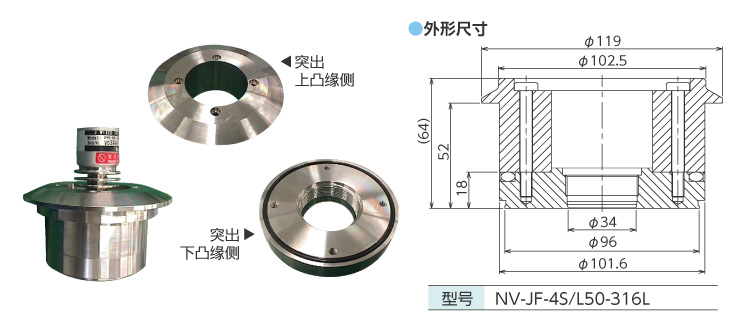

卡箍4S突出法兰

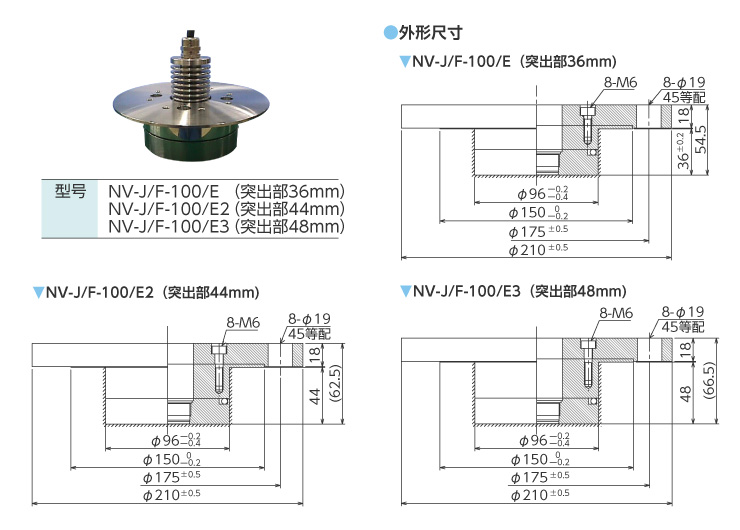

特殊突出法兰
JIS10K法兰

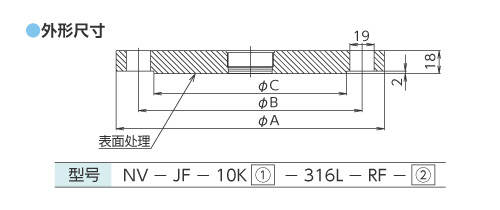

| 型号 | 備考 | A | B | C | 螺栓孔数 | |
|---|---|---|---|---|---|---|
| ①管道直径 | 50A | φ60.5 | 155 | 120 | 96 | 4 |
| 80A | φ89.1 | 185 | 150 | 126 | 8 | |
| 100A | φ114.3 | 210 | 175 | 151 | 8 | |
| ②表面处理 | SPE | 电解研磨(Rz0.7µm・Ra0.2µm) | ||||
| SPBF | 抛光(#400) | |||||
| 无填写 | 切削加工(Ra0.8) | |||||

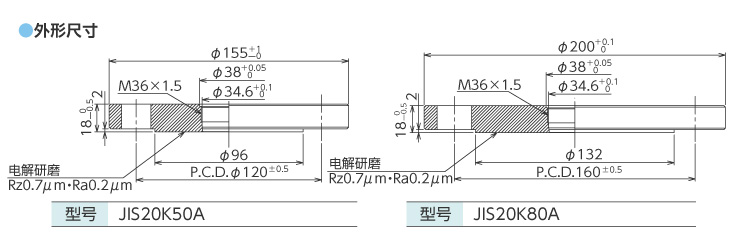

JIS20K法兰
组合放大器
| NSMS-A6VB | HSSC |
|---|---|
| NSMS-A6VB 分开 | HSSC 分开 |
| HSSC-A6V(B) | VHS 电缆直出S型 |
| HSSC-A6V(B) 分开 | VHS 端子箱T型 |
| HSSC-A6 | HSMC2 |
| - | HSMC |
常见规格
| 额定量程 | 50, 100, 200, 300, 500kPa 1000kPa, 3MPa |
|---|---|
| 材质 | 压力部：SUS316L 法兰盘部分：SUS316L |
| 常温精度 | ±0.3%R.C.(300, 500, 1000kPa, 3MPa) ±0.35%R.C.(50, 100kPa) |
| 零点的温度影响 | ±0.35%R.C./10℃ (额定300, 500, 1000kPa, 3MPa) ±0.5%R.C./10℃ (额定50, 100kPa) |
| 输出的温度影响 | ±0.35%R.C./10℃ (额定300, 500, 1000kPa, 3MPa) ±0.5%R.C./10℃ (额定50, 100kPa) |
卫生型压力表
