NEW
圧力検出器用本质安全防爆齐纳式安全栅
齐纳式安全栅 series VEK216
- 防爆等級
齐纳式安全栅：ⅡC ／ 圧力検出器：ⅡC T4 Ga
| 適合圧力検出器 | VPRF(IS), VPRQ(IS), VPRQF(IS), VPRNP(IS) |
|---|---|
| 测量介质 | VPRF(IS), VPRQ(IS), VPRQF(IS)：SUS630或15-5PH(沉淀硬化不锈钢) VPRNP(IS)：不易腐蚀SUS316L的介质(见个别规格) |
| 测量范围 | VPRNP(IS)：100～1700kPa或100～1700kPa abs VPRQ(IS), VPRF(IS)：1～50MPa VPRQF(IS)：1～100MPa (见个别规格) |
齐纳式安全栅（安全保持器）规格
| 型式检定合格编号 | 第TC22249号 |
|---|---|
| 型号 | VEK216 |
| 防爆结构 | 本质安全防爆结构（非危険場所設置） |
| 防爆性能 | [Ex ia] ⅡC |
| 接地 | 需要单独A种接地工程 |
| 额定 | 本质安全电路最大电压：14.4V 本质安全电路最大电流：150mA 本质安全电路最大功率：270mW 本质安全电路允许电感：0.79mH 本质安全电路允许电容：335nF 非本质安全电路允许电压：AC250V 50/60Hz、DC250V 环境温度：-20～+60℃ |
压力感应装置规格
| 型式检定合格编号 | 第TC22316X号 | 第TC22317X号 | ||
|---|---|---|---|---|
| 适用传感器系列名称 | VPRNP(IS) | VPRF(IS) | VPRQ(IS) | VPRQF(IS) | 防爆结构 | 本质安全防爆结构 |
| 防爆性能 | Ex ia ⅡC T4 Ga | |||
| 输入电压 | ±2.5V或5V | |||
| 额定 | 本质安全电路允许电压：14.4V 本质安全电路允许电流：150mA 本质安全电路允许功率：0.270W 内部电感：0.28mH 内部电容：32nF 环境温度：VPRF(IS)・VPRQ(IS)・VPRQF(IS)：-20～+60℃、VPRNP(IS)：-20～+50℃ |
|||
| 测量介质 | VPRF(IS), VPRQ(IS), VPRQF(IS)：SUS630或15-5PH(沉淀硬化不锈钢)、 VPRNP(IS)：不易腐蚀SUS316L的介质 |
|||
| 【使用条件】 |
|---|
| 冲击或摩擦有着火的危险 容器的结构材料中含有铝合金。 其质量百分率如高于规定值则会有着火的危险，因此请勿对其冲击或使之跌落、产生摩擦。 存在静电危险 容器表面的材料含有非金属材料。 为避免着火危险，应尽量避免产生静电。 |
型号选择
| 照片 | ①基本型式 | ②额定容量 | ③电缆连接形状 | ④连接螺丝 | ⑤电缆长度 | |
|---|---|---|---|---|---|---|
 |
VPRF(IS) | 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 50MP(50MPa) |
无填写 (标准连接器) W (防水连接器) |
G3/8 | 3m(标准) 5m 10m □□m 希望其他长度时(※3) |
|
 |
VPRQ(IS) | 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 35MP(35MPa) 50MP(50MPa) |
R3/8 | |||
| VPRQF(IS) | 1MP(1MPa) 2MP(2MPa) 5MP(5MPa) 10MP(10MPa) 20MP(20MPa) 35MP(35MPa) 50MP(50MPa) 100MP(100MPa) |
G3/8 (100MPa:G1/2) |
||||
 |
VPRNP(IS) | 表压 | 100(100kPa) 200(200kPa) 700(700kPa) 1700(1700kPa) |
请指定 R3/8 G3/8 |
||
| 绝对压力 | 100A(100kPa abs) 200A(200kPa abs) 700A(700kPa abs) 1700A(1700kPa abs) |
|||||
- 注意
- ※1 请务必与本公司放大器系列产品配套使用。
用于本质安全防爆，因此，部分形式可能会有所变更。
请务必与本公司营业部确认。 - ※2 请告知本公司放大器系列产品～齐纳式安全栅之间的电缆长度。
- ※3 各适合压力检测器～齐纳式安全栅间的电缆，请使用本质安全防爆专用电缆。
（最大200m／VPRNP(IS)表压(500kPa以下)・仅W(防水连接器)最大100m）
防爆结构的显示示例
（1）压力感应装置
（2）齐纳式安全栅
| ①EPL | |
|---|---|
| Ga | 是具有极高防护等级的设备，可用于特殊危险场所 |
| Gb | 具有高防护等级的设备，可在第一类危险场所使用 |
| Gc | 具有增强防护等级的设备，可在第二类危险场所使用 |
| ②温度等級 | |
|---|---|
| T1 | 最高表面温度大于300℃小于等于450℃ |
| T2 | 最高表面温度大于200℃小于等于300℃ |
| T3 | 最高表面温度大于135℃小于等于200℃ |
| T4 | 最高表面温度大于100℃小于等于135℃ |
| T5 | 最高表面温度大于85℃小于等于100℃ |
| T6 | 最高表面温度小于等于200℃ |
| ③电气设备组 | |
|---|---|
| ⅡA | 代表气体：丙烷 |
| ⅡB | 代表气体：乙烯 |
| ⅡC | 代表气体：氢气 |
| 仅组Ⅱ(拟用于除了会受沼气影响的矿山以外存在爆炸性气体环境的场所)填写 组Ⅱ的电气设备按照预期使用的爆炸性气体环境性质，如下表（※4）所示进行详细分类。 |
|
| ④：防爆结构 | |
|---|---|
| ia | 表示满足本质安全防爆结构的基准。 |
| d | 表示满足耐压防爆结构的基准。 |
代表性爆炸性气体组别及温度等级 （※4）
| 温度等级 | |||||||
|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | T4 | T5 | T6 | ||
| 团体 | ⅡA | 乙腈 丙酮 氨 乙烷 异丙基氯 m-二甲苯 P-二甲苯 醋酸 醋酸乙脂 溴化乙酯 苯乙烯 1,2,4-三甲苯 甲苯 丙烯 苯 甲烷 |
乙酰丙酮 异戊烷 氯乙烯 O-二甲苯 醋酸异戊酯 醋酸乙烯酯 醋酸丁酯 醋酸丙酯 醋酸戊酯 醋酸甲酯 二异丙醚 环己酮 1.2-二氯乙烷 硫芬 1-丁醇 丁烷 丙烷 2-丙醇 1-戊醇 無水酢酸 甲基丙烯酸甲酯 甲醇 |
丁基氯 辛烷值 环己烷 癸烷 丁醛 己烷 庚烷 戊烷 |
乙醛 | 亚硝酸乙酯 | |
| ⅡB | 丙烯酸甲酯 丙烯腈 一氧化碳 氰化氢 |
丙烯酸乙酯 乙醇 乙基甲基酮 乙烯 环氧乙烷 环氧氯丙烷 1,4-二恶烷 1,3-丁二烯 弗兰 环氧丙烷 |
二甲醚 四氢呋喃 1-己醇 |
(二)乙醚 二丁醚 |
|||
| ⅡC | 水煤气 氢气 |
乙炔 | 二硫化碳 | ||||
【注記】
本表所示为可燃性气体蒸汽的“电气设备防爆结构对应分类”。
作为电气技术人员在对危险场所进行分类，选择具有充分防爆性能的防爆电气设备时的基础资料。
闪点、爆炸极限及着火温度在很多文献中都有记载，因此请自行确认选择防爆设备。
(参考文献)劳动安全卫生综合研究所技术指南《用户工厂防爆设备指南 JNIOSH-TR-NO.44 (2012)》

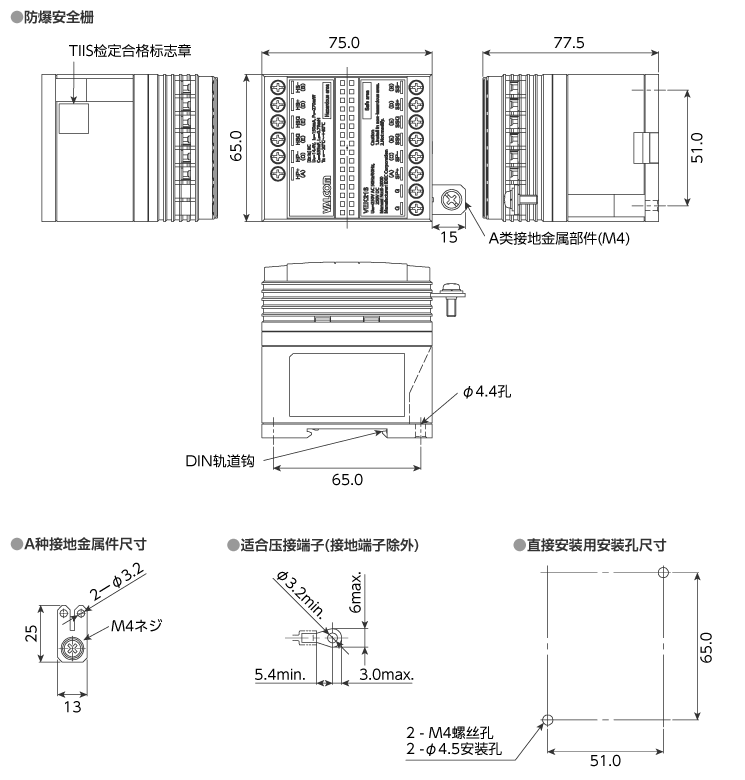

外形尺寸（单位：mm）

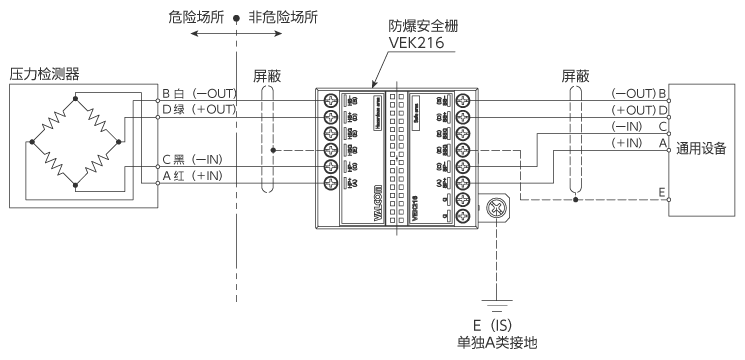

配线图
压力传感
