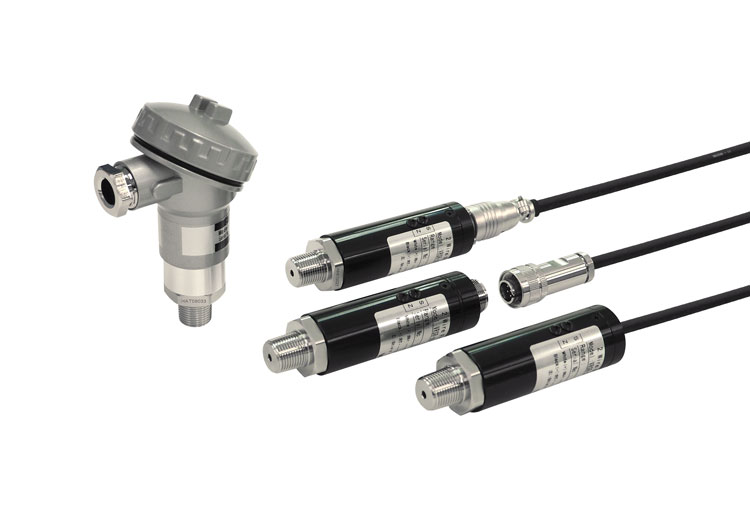

低压用放大器内置压力传感器
VRSR series5kPa
- 能够以高精度测量低压(5kPa)(非线性：±0.5%R.C.)
- 备有丰富的模拟输出类型
[4～20mA(双线式、4线式),1～5V,0～5V,0～10V] - 备有“直出”“标准连接器”“防水连接器”“端子盒”等多种电缆连接形式
| 测量介质 | 空气、氮气、氩气等非活性气体(非腐蚀性气体)专用 |
|---|---|
| 测量种类 | 可在正压、连成压下测量 |
| 测量范围 | 能够在额定容量5kPa(校准量程2.5～5kPa)的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 请从4～20mA(双线式、4线式), 1～5V,0～5V,0～10V中指定 |
规格
| 非线性 | ±0.5%R.C. |
|---|---|
| 滞后 | ±0.5%R.C. |
| 温度补偿范围（测量介质温度） | 0～70℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -20～100℃（不可结露、结冰） |
| 零点的温度影响 | ±1%R.C./10℃ |
| 输出的温度影响 | ±0.75%R.C./10℃ |
| 允许过载 | 200%R.C. |
| 极限过载 | 300%R.C. |
| 绝缘阻抗 | 50MΩ以上(DC50V) |
| 受压接液部材质 | SUS316L+SUS304(受压部：半導体+硅胶+O型圈(NBR)) |
| 连接螺丝 | R3/8 |
| 电源 | 4DC24V(±10%), 5DC12V(±10%) ※输出为A5的情况下，仅DC24V |
| 电缆 (※1) | φ6-4芯或 2芯屏蔽电缆 2m标准 对于防水连接器・电缆直出： φ6.5-4芯或 φ6-2芯屏蔽管状电缆 |
| 质量 | 约150g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 |
- （※1）端子盒型产品不附带电缆
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VRSR | 硅隔膜型低压用放大器内置压力传感器 ※连接螺丝：R3/8 |
|||
| 2.模拟输出 ※防水端子箱型 仅能选择A6 |
- | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 1kHz | 5kΩ以上 | 约23mA | ||
| A3 | 4～20mA (4线式) |
333Hz | DC24V:500Ω以下/ DC12V:250Ω以下 |
约40mA | ||
| A4 | 0～5V | 1kHz | 5kΩ以上 | 约23mA | ||
| A5 | 0～10V | 1kHz | 5kΩ以上 | 约23mA | ||
| A6 | 4～20mA (双线式) |
1kHz | DC24V:500Ω以下/ DC12V:150Ω以下 |
- | ||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 |
5kPa | 5kPa (0～5)kPa |
±2.5kPa (-2.5～2.5)kPa |
-5kPa (0～-5)kPa |
||
| 4.电缆连接形状 | N | 标准连接器 IP40防护等级 | ||||
| W | 防水连接器 IP56防护等级 | |||||
| S | 电缆直出 IP54防护等级 | |||||
| T | 防水端子箱型 IP55防护等级 ※仅输出A6适用、不附带电缆 |
|||||
| 5.电源 | 4 | DC24V(±10%) | ||||
| 5 | DC12V(±10%)※A5输出时不能选择 | |||||
| 6.电缆长度 | 2m | 2m 标准 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | 其他长度 ※希望其他长度时，请联系本公司营业部 |
|||||

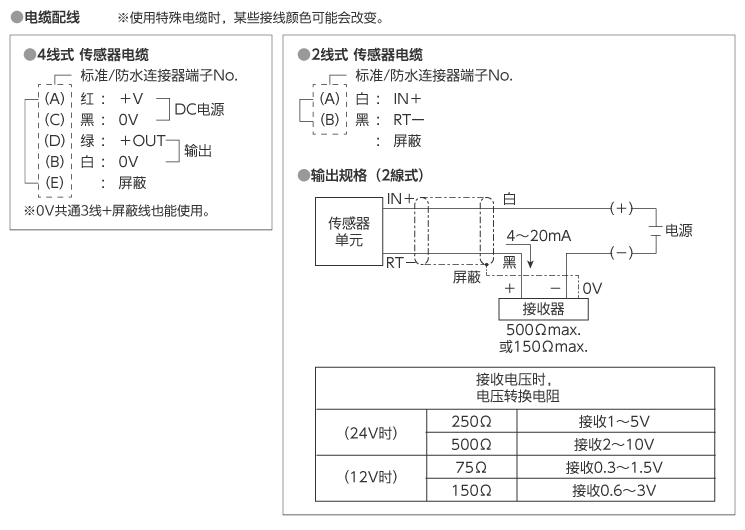

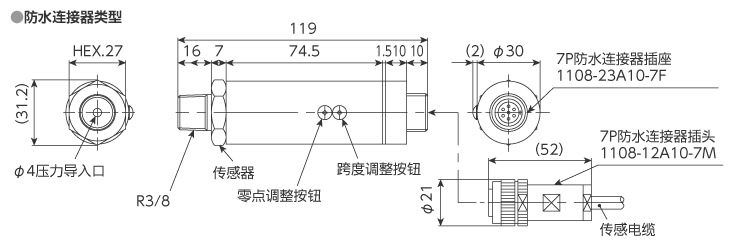

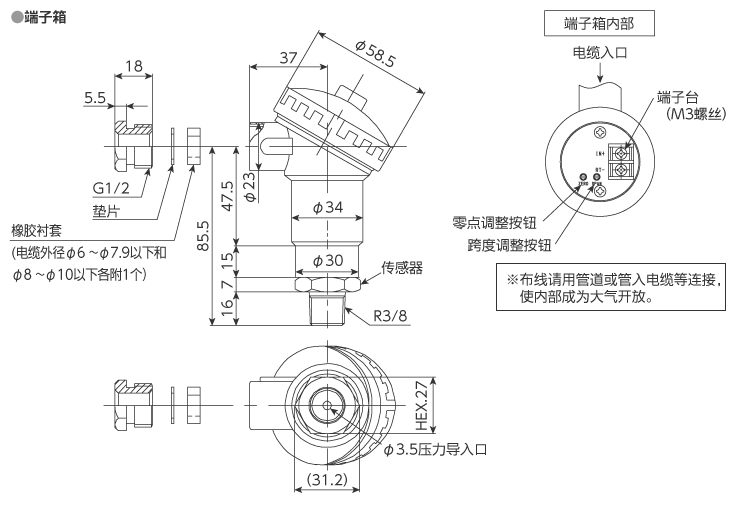

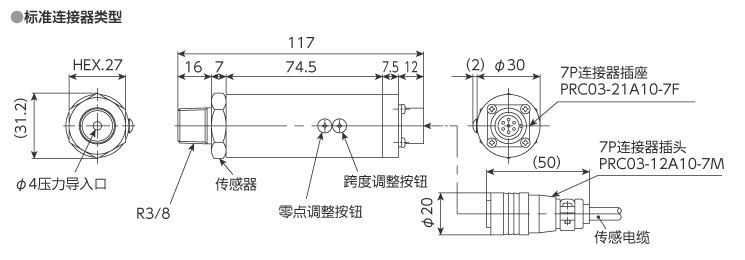

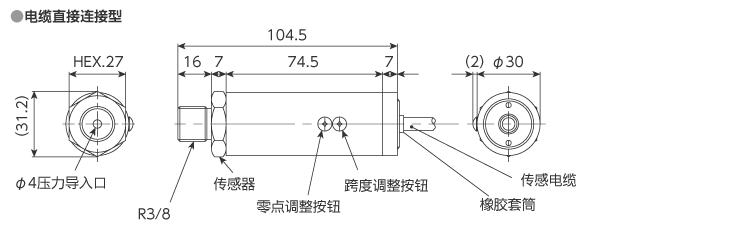

外形尺寸（单位：mm）
压力传感
