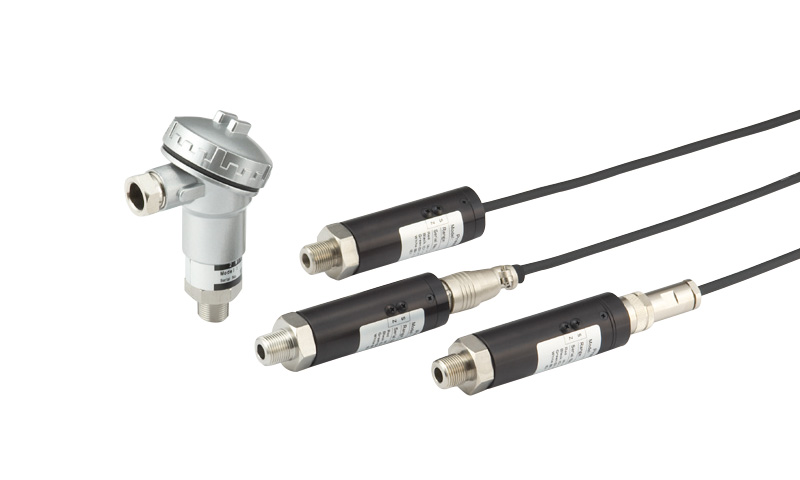

低压用压力传感器（接液部SUS316L）
VPNPR(G) series100kPa～1700kPa
100kPa～1700kPa abs
100kPa～1700kPa abs
- 采用隔膜结构，在低压侧也能实现高精度测量（非线性±0.25%R.C.)
- 具有较高的防渗漏性能，可以在高真空区域使用
- 备有表压基准与绝对压力基准
| 测量介质 | 水、油、气体等不会腐蚀SUS316L的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压、负压及绝对压力的测量 |
| 测量范围 | 能够在额定容量100～1700kPa（校准量程50～1700kPa）的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 请从4～20mA（双线式、4线式）, 1～5V,0～5V,0～10V中指定 |
规格
| 非线性 | ±0.25%R.C. |
|---|---|
| 滞后 | ±0.25%R.C. |
| 温度补偿范围（测量介质温度） | 0～70℃(不可结露、结冰) |
| 允许温度范围（测量介质温度） | -20～80℃(不可结露、结冰) |
| 零点的温度影响 | ±1%R.C./0～70℃(相对于25℃) |
| 输出的温度影响 | ±1%R.C./0～70℃(相对于25℃) |
| 允许过载 | 200%R.C. |
| 极限过载 | 300%R.C. |
| 绝缘阻抗 | 100MΩ以上(DC50V) |
| 受压接液部材质 | SUS316L |
| 连接螺丝 | 可选择R3/8或G3/8 |
| 推荐紧固扭矩 | 20N・m |
| 最大紧固扭矩 | 30N・m |
| 电源 | 可选择4DC24V(±10%), 5DC12V(±10%) ※输出为A5的情况下，仅DC24V |
| 电缆 | 4芯或 2芯屏蔽（耐油）电缆 2m标准 φ6mm 防水连接器、电缆直出型的输出量程 500kPa以下时 使用（仅过程输出） |
| 质量 | 约200g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 P-20 ４种D 1个（仅G螺丝） |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VPNPR | 低压用放大器内置压力传感器（接液部SUS316L）※电缆连接：R3/8 | ||||
| VPNPG | 低压用放大器内置压力传感器（接液部SUS316L）※电缆连接：G3/8 | |||||
| 2.模拟输出 ※防水端子箱型 仅能选择A6 |
- | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 200Hz | 5kΩ以上 | 约23mA | ||
| A3 | 4～20mA （4线式） |
DC24V : 500Ω以下/ DC12V : 250Ω以下 |
约40mA | |||
| A4 | 0～5V | 5kΩ以上 | 约23mA | |||
| A5 | 0～10V | 5kΩ以上 | 约23mA | |||
| A6 | 4～20mA （双线式） |
DC24V : 500Ω以下/ DC12V : 150Ω以下 |
- | |||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 |
100kPa | 100kPa (0～100)kPa |
±50kPa (-50～50)kPa |
100kPa(abs) (0～100)kPa abs |
||
| ±100kPa (-100～100)kPa |
||||||
| 200kPa | 200kPa (0～200)kPa |
-100～200kPa (-100～200)kPa |
200kPa(abs) (0～200)kPa abs |
|||
| 700kPa | 700kPa (0～700)kPa |
-100～350kPa (-100～350kPa)kPa |
700kPa(abs) (0～700)kPa abs |
|||
| 1700kPa | 1700kPa (0～1700)kPa |
-100～1000kPa (-100～1000)kPa |
1700kPa(abs) (0～1700)kPa abs |
|||
| 4.电缆连接形状 | N | 标准连接器 IP40防护等级 | ||||
| W | 防水连接器 IP56防护等级 | |||||
| S | 电缆直出 IP54防护等级 | |||||
| T | 防水端子箱型 IP55防护等级 ※仅输出A6适用、不附带电缆 |
|||||
| 5.电源 | 4 | DC24V(±10%) | ||||
| 5 | DC12V(±10%)※A5输出时不能选择 | |||||
| 6.电缆长度 | 2m | 2m 标准 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||||

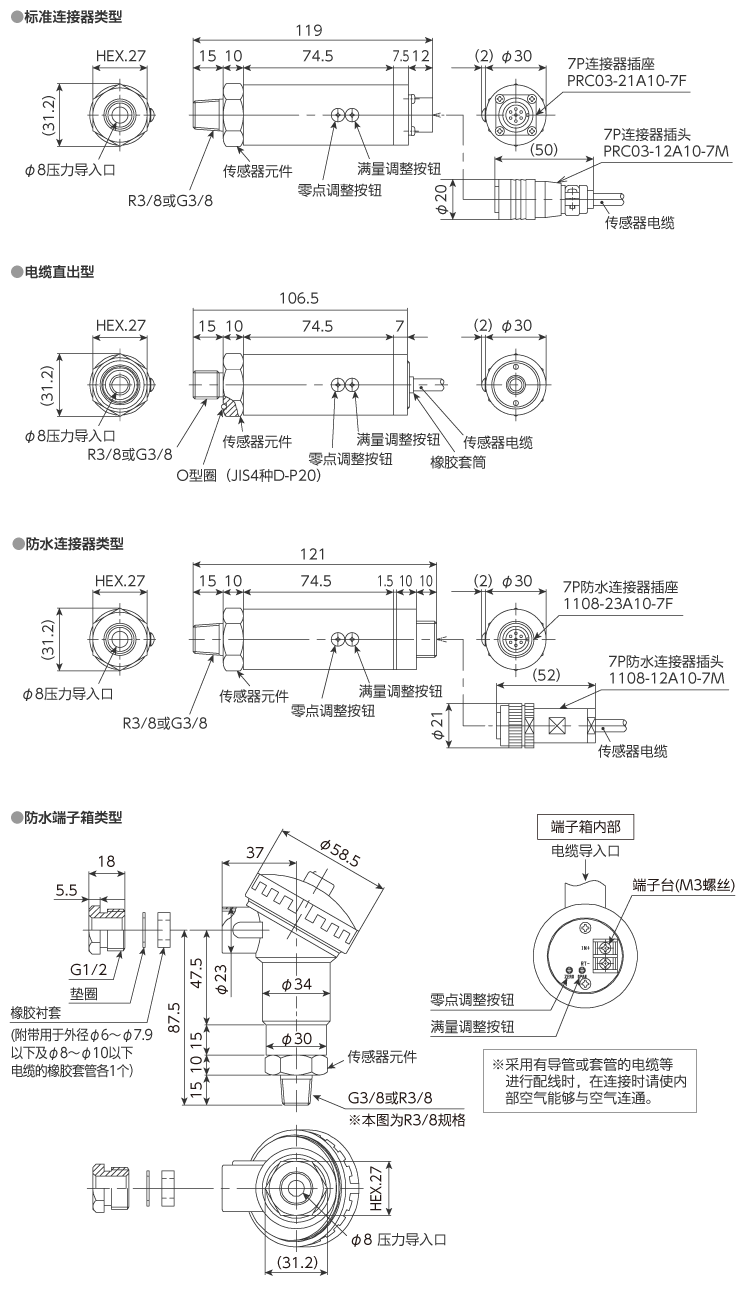

外形尺寸（单位：mm）
压力传感
