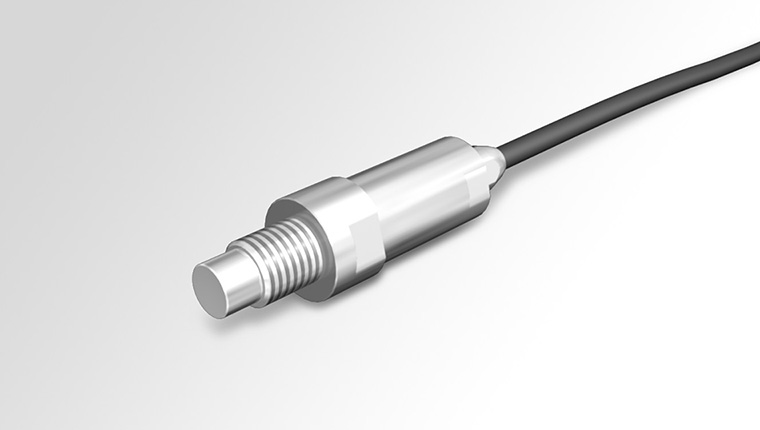

小型平面式中・高压用压力传感器
VPGFS series5MPa～50MPa
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 隔膜部分直径较小(G1/8)，因此也可以安装到较细的管路上
- 高精度(非线性±0.5%R.C.)
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 5～50MPa |
规格
| 额定输出 | 1.5mV/V ±20% |
|---|---|
| 非线性 | ±0.5%R.C. |
| 滞后 | ±0.5%R.C. |
| 推荐外加电压 | 1～2V |
| 最大外加电压 | 3V |
| 输入阻抗 | 120Ω±2.4Ω |
| 输出阻抗 | 120Ω±2.4Ω |
| 绝缘阻抗 | 50MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | 0～60℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -10～70℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 零点的温度影响 | ±1%R.C./10℃ |
| 输出的温度影响 | ±1%R.C./10℃ |
| 推荐紧固扭矩 | 7N・m |
| 最大紧固扭矩 | 10N・m |
| 连接螺丝 | G1/8 |
| 受压接液部材质 | SUS630 |
| 电缆 | 4芯耐热聚乙烯电缆 3m直连 0.065mm² |
| 质量 | 约150g（不包含电缆） |
| 配件 | 试验报告单1份、铜密封件1个 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VPGFS | 小型平面式中・高压用压力传感器 ※连接螺丝：G1/8 |
| 2.额定容量 | 5MP | 5MPa | |
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 50MP | 50MPa | ||
| 3.电缆连接形状 | ○ | 无填写 | 电缆直出 IP54防护等级 |
| 4.电缆长度 | ○ | 3m | 3m 标准 |

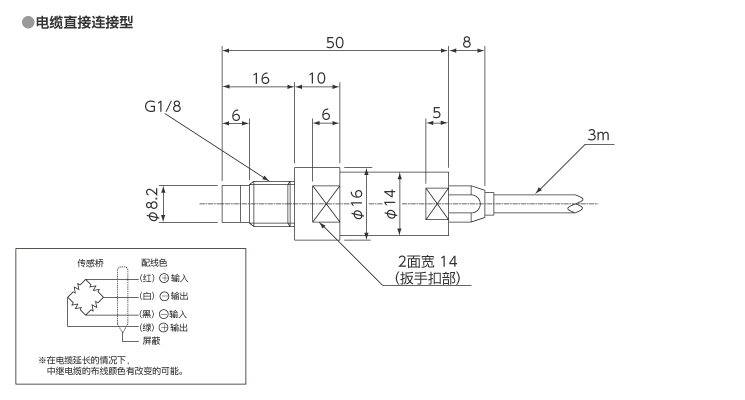

外形尺寸（单位：mm）
压力传感
