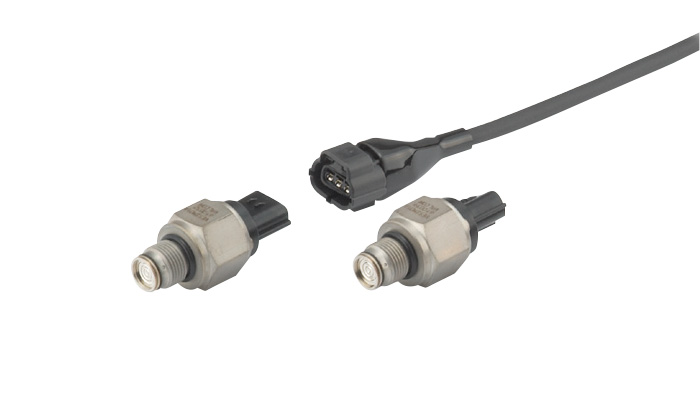

平面式中高压用小型放大器内置压力传感器
VESIM□□A series1MPa～50MPa
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 较高的耐环境性
［广泛的温度补偿范围/防护结构：IPx7等级/防振性196m/s²(50～1000Hz)］ - 实现了小型化与低价格（部分量程接单生产）
| 测量介质 | 水、油、气体等不会腐蚀SUS304的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 额定容量1～50MPa |
| 输出种类 | 4～20mA（双线式） |
规格
| 非线性 | ±0.5%R.C.以下 |
|---|---|
| 滞后 | ±0.5%R.C.以下 |
| 综合精度 | ±3.0%R.C.以下(-20～100℃) |
| 温度补偿范围（测量介质温度） | -20～100℃(不可结露、结冰) |
| 允许温度范围（测量介质温度） | -40～100℃(不可结露、结冰) |
| 响应性 | 5msec.以下 |
| 允许负载电阻 | 11.5V:150Ω MAX./24V:500Ω MAX |
| 允许过载 | 150%R.C. |
| 绝缘阻抗 | 10MΩ以上(DC50V) |
| 接液部材质 | 1～5MPa：SUS304+氧化锆+SUS316L 10～50MPa：SUS304+氧化锆 |
| 连接螺丝 | G3/8 |
| 紧固扭矩 | 68.6N・m以下 |
| 防振性 | 196m/s²(50～1000Hz) |
| 耐水性 | IP×7等级 |
| 电源［耗电量］ | DC12V，DC24V(10～26.5V) |
| 电缆 | φ6mm 2芯屏蔽（耐油）电缆2m |
| 质量 | 约150g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 P-14 1种A 1个 |
- ※ 综合精度用（非线性＋滞后＋温度特性）来表示。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 平面式中高压用小型放大器内置压力传感器 ※电缆长度：G3/8 |
|||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| ○ | I | 4～20mA (双线式) |
200kHz | DC24V:500Ω以下 /DC11.5V:150Ω以下 |
- | |
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| M01A | 1MPa | (0～1)MPa | ||||
| M03A | 3MPa | (0～3)MPa | ||||
| M05A | 5MPa | (0～5)MPa | ||||
| M10A | 10MPa | (0～10)MPa | ||||
| M20A | 20MPa | (0～20)MPa | ||||
| M35A | 35MPa | (0～35)MPa | ||||
| M50A | 50MPa | (0～50)MPa | ||||
| 4.电缆长度 | 2m | 2m 标准 | ||||
| 5m | 5m 选配 | |||||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 |
|||||

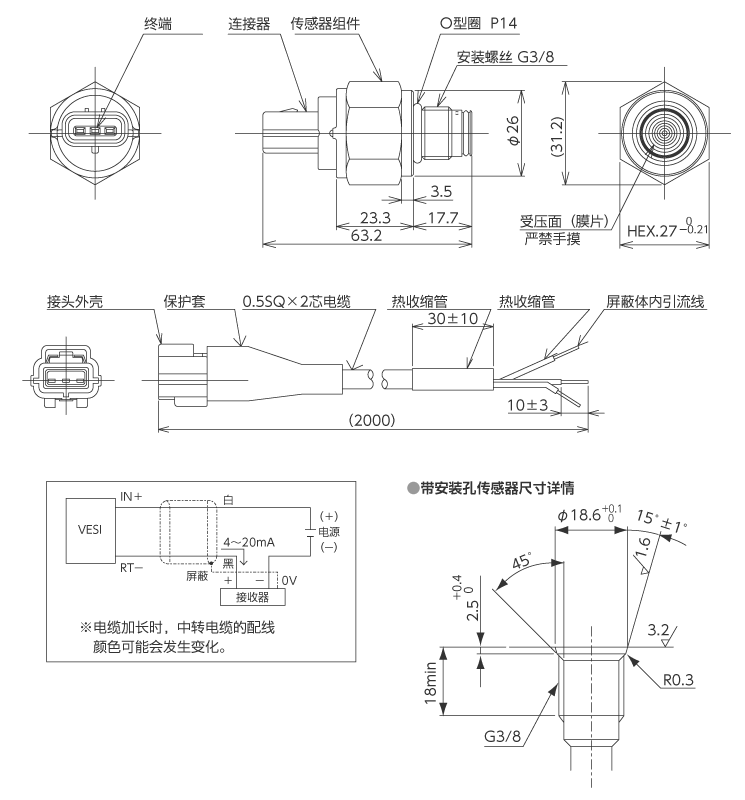

外形尺寸（单位：mm）
