按订单生产 (33tのみ)

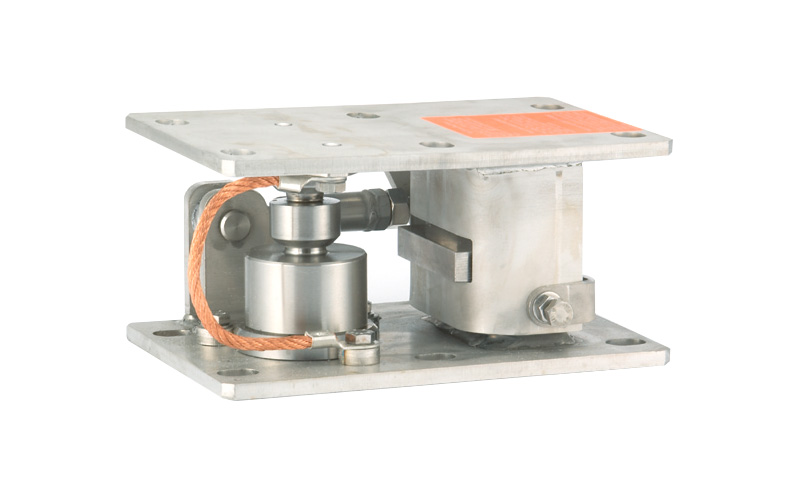

VRTNC3专用模块
VRTN/M2LB series
1t～33ton
※图片内的传感器为示意图。
※不附带称重传感器。
- VRTNC3专用模块
- 利用撑杆的防振动机构
- 特别优良的耐环境性能
- 防凸起机构
- 不锈钢制作(33t以下)
规格
| 允许过载 | 150%R.C. |
|---|---|
| 拉杆轴向允许横向载荷 | 10%R.C. |
| 横向位移1mm时的恢复力 (施加载荷的%) |
16.5%R.C.(1～4.7t) |
| 13%R.C.(10～22t) | |
| 8.2%R.C.(33t) | |
| 拉杆轴向最大允许横向位移量 | 1.5mm(1～2.2t), 1.3mm(4.7t) |
| 2mm(10～22t) | |
| 3.5mm(33t) | |
| 最大允许浮力 | 20kN(1～4.7t) |
| 50kN(10～33t) | |
| 拉杆轴向最大允许侧向应力 | 10kN(1～4.7t) |
| 30kN(10～22t) | |
| 50kN(33t) | |
| 安装荷重传感器时所需的 最小提升高度 |
10mm |
| 高度调整范围 | 5mm |
型号选择
| 选择 | 型号 | 额定容量 | A | B | C | D | E | F | G | H | I | J | K | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VRTN/M2LBR4.7T (1, 2.2, 4.7t用) |
1ton(9.807kN) | - | 230 | 100 | 100 | 20 | 111+4-1 | 160 | 100 | 8 | 25 | 15 | 约9.5kg | |
| 2.2ton(21.57kN) | ||||||||||||||
| 4.7ton(46.09kN) | ||||||||||||||
| VRTN/M2LBR22T (10, 15, 22t用) |
10ton(98.07kN) | 148 | 310 | 130 | 140 | 20 | 151+4-1 | 200 | 140 | 10 | 25 | 18 | 约20kg | |
| 15ton(147.1kN) | ||||||||||||||
| 22ton(215.7kN) | ||||||||||||||
| VRTN/M2LB33T (33t用) |
33ton(323.6kN) | 188 | 420 | 155 | 200 | 26 | 193+4-1 | 280 | 200 | 12 | 35 | 22 | 约45kg |
- ※为包含电缆在内的质量。
本产品是VRTNC3荷重传感器专用模块。

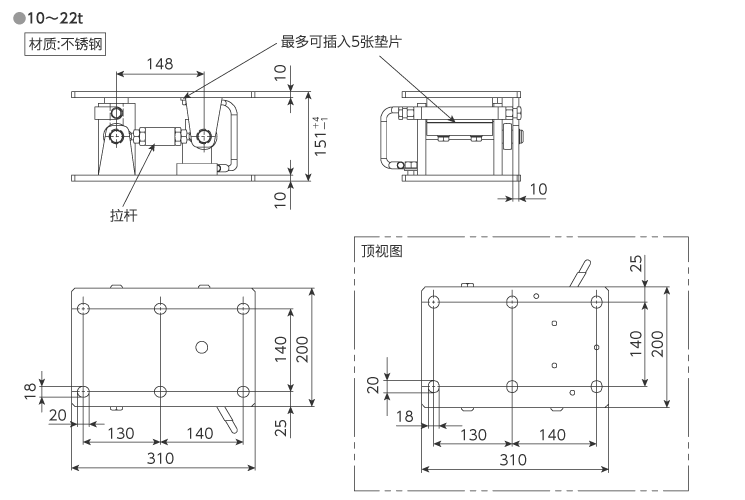

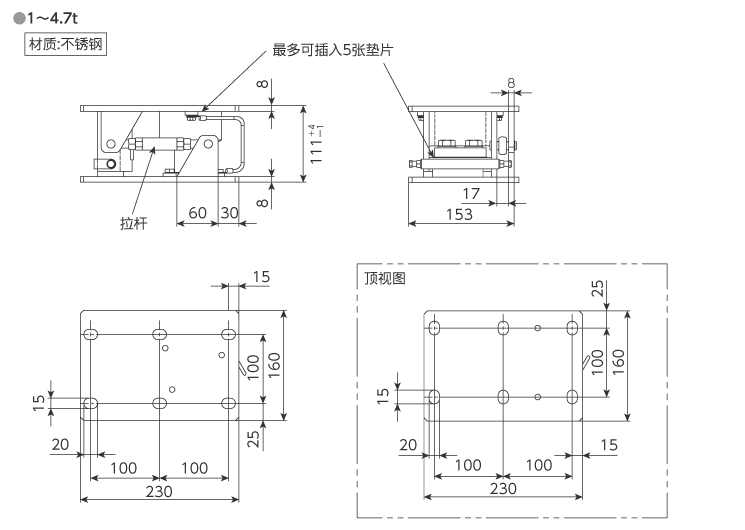

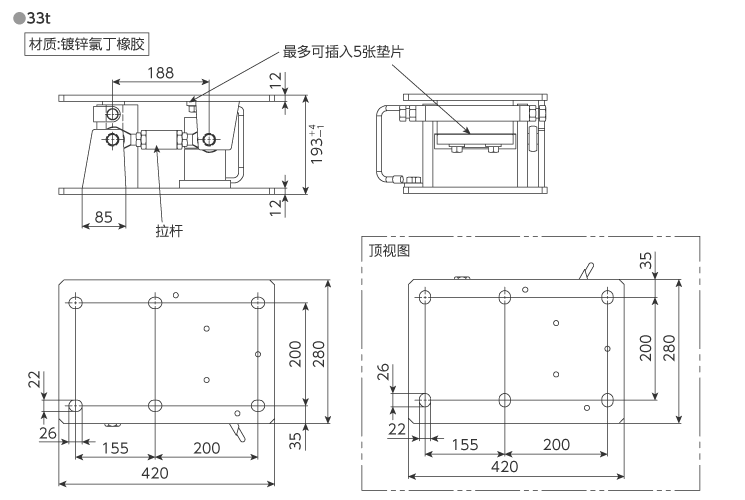

外形尺寸（单位：mm）
荷重计
