按订单生产

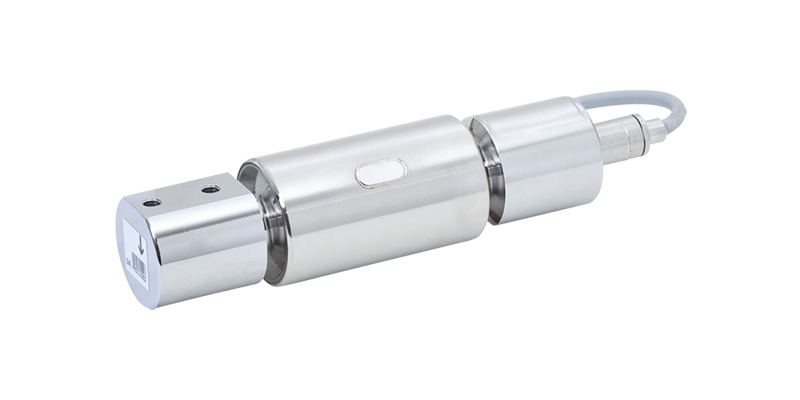

单点式荷重计
VPW25C3
10kg、20kg
- 过载保护机构(极限过载1000%)
- 全不锈钢制
- 彻底消除边缘和凹痕的清洁设计
- 全密封焊接结构 防护等级IP68、IP69K，可承受严酷的清洗环境
规格
| 额定输出 | 2.0±0.2mV/V |
|---|---|
| 非线性 | ±0.0166%R.C. |
| 滞后 | ±0.0166%R.C. |
| 零点的温度影响 | ±0.0140%R.C.／10℃ |
| 输出的温度影响 | -10～20℃:±0.0117%R.C.／10℃ 20～40℃:±0.0175%R.C.／10℃ |
| 実働荷重過負荷 | 150%R.C.(距中心最大120mm的位置) |
| 极限过载 | 1000%R.C.(距中心20mm的位置) |
| 破坏载荷 | 1500%R.C.以下 |
| 允许动载荷 | 70%R.C.(距中心最大50mm的位置) |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -20～50℃（不可结露、结冰） |
| 输入阻抗 | 380±15Ω |
| 输出阻抗 | 360±15Ω |
| 推荐外加电压 | 5V以下 |
| 外加电压范围 | 1～12V(最大15V) |
| 绝缘阻抗 | 1GΩ以下(DC100V) |
| 防护结构 | IP68(附加试验条件:在1m深水槽中浸泡100小时) IP69K(可高压清洗) |
| 电缆 | φ5.4-6芯屏蔽电缆 3m 先端圧着端子付 |
- 蠕变30分钟:0.017%R.C.
- (注1) 由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 最大承载面 | 质量 |
|---|---|---|---|---|---|
| VPW25C3/10kg | 98.07N | 0.18mm | 400×400mm | 约0.8kg | |
| VPW25C3/20kg | 196.14N | 0.18mm | 400×400mm | 约0.8kg |
- ※为包含电缆在内的质量。

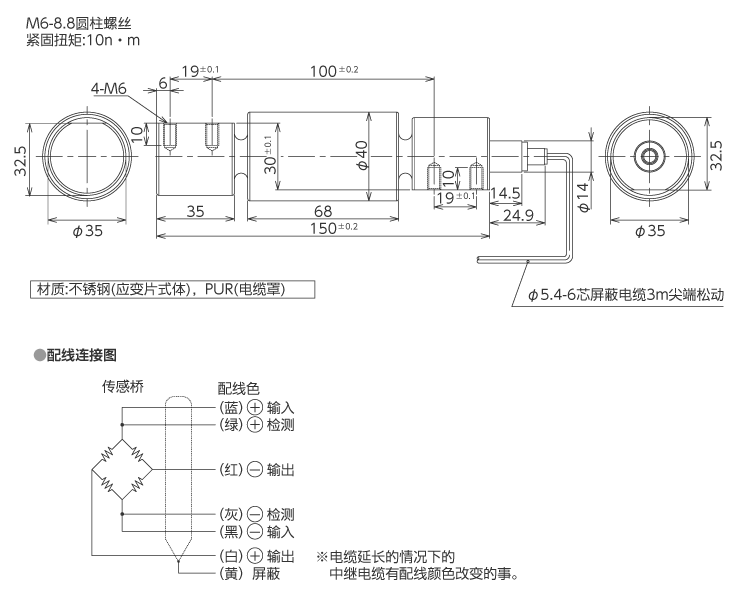

外形尺寸（单位：mm）
荷重计
