规格
| 额定输出 | 1.0mV/V±0.4mV/V, 0.8mV/V±0.4mV/V(VLS-0.5K) |
|---|---|
| 非线性 | ±1%R.C. |
| 滞后 | ±1%R.C. |
| 重复性 | ±1%R.C. |
| 零点平衡 | ±0.2mV/V |
| 零点的温度影响 | ±2%R.C./10℃ |
| 输出的温度影响 | ±2%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | 0～50℃（不可结露、结冰） |
| 允许温度范围 | -10～60℃（不可结露、结冰） |
| 输入阻抗 | 350±10Ω |
| 输出阻抗 | 350±10Ω |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 8V |
| 绝缘阻抗 | 1000MΩ以上(DC 50V) (电桥～主体间) |
| 防护结构 | 相当于IP60（仅主体部分）(注1) |
| 电缆 | φ1.8mm 4芯屏蔽电缆 3m直接连接 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | φA | B | C | φD | 质量 |
|---|---|---|---|---|---|---|---|---|
| VLS-0.5K | 4.903N | 约0.05mm | φ12 | 4 | 0.5 | φ1 | 约6g | |
| VLS-1K | 9.807N | |||||||
| VLS-2K | 19.61N | |||||||
| VLS-5K | 49.03N | |||||||
| VLS-10K | 98.07N | φ15 | 5 | 约10g | ||||
| VLS-20K | 196.1N | |||||||
| VLS-50K | 490.3N | φ20 | 9.5 | 1.5 | φ2 | 约20g | ||
| VLS-100K | 980.7N | φ3 | 约22g |
- ※为包含电缆在内的质量。

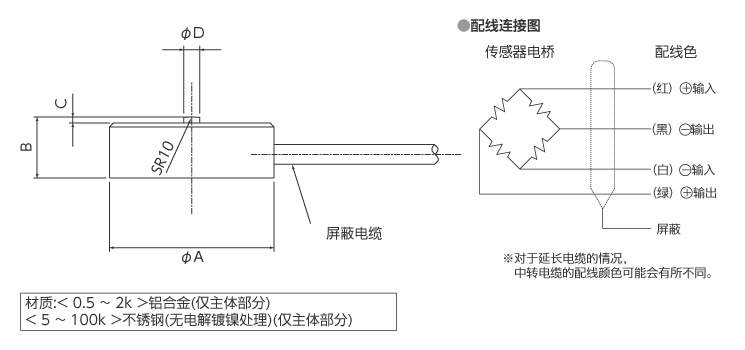

外形尺寸（单位：mm）
荷重计
