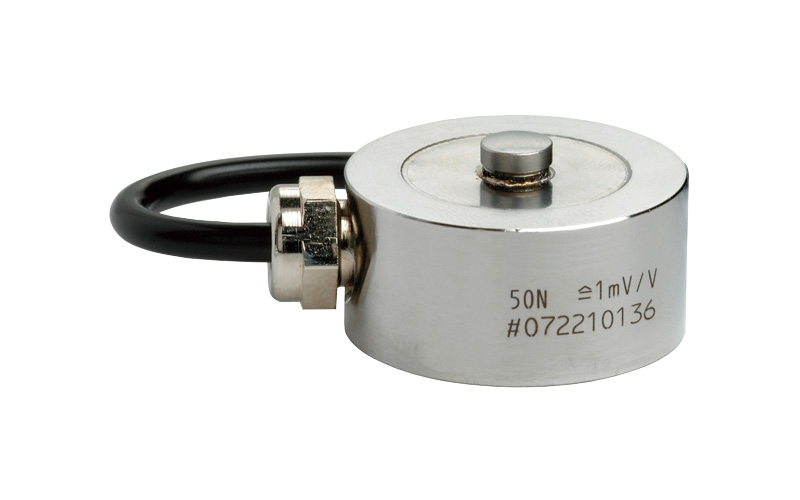

耐环境型小型负载按钮式荷重计
VC9C series
50N～50kN
- 全不锈钢（防护结构相当于 IP67等级）
- 极限过载150～200%R.C.
规格
| 额定输出 | 0.99～1.01mV/V |
|---|---|
| 非线性 | ±0.2%R.C. |
| 滞后 | ±0.2%R.C. |
| 零点平衡 | -0.2～0.2mV/V |
| 零点的温度影响 | ±0.2%R.C./10℃ |
| 输出的温度影响 | ±0.2%R.C./10℃ |
| 允许过载 | 200%R.C.(0.5～50kN:120%R.C.) |
| 极限过载 | 200%R.C.(0.5～50kN:150%R.C.) |
| 温度补偿范围 | -10～70℃（不可结露、结冰） |
| 允许温度范围 | -30～85℃（不可结露、结冰） |
| 输入阻抗 | 250～400Ω(50～200N)、300～450Ω(0.5～50KN) |
| 输出阻抗 | 200～400Ω(50～200N)、120～450Ω(0.5～50KN) |
| 推荐外加电压 | 5V |
| 外加电压范围 | 0.5～12V |
| 绝缘阻抗 | 1000MΩ以上 |
| 防护结构 | 相当于IP67(注1) |
| 电缆 | 4芯屏蔽电缆 1.5m直接连接 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | φA -0.1 |
B | -0.1 G |
H | J | R | T | U -0.1 |
X | Y | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VC9C-50N | 50N | 0.009mm±15% | 26 | 15 | 20.5 | 3×M3 | 6 | 20 | 2.5 | 5.5 | 约10.5 | 约5.5 | 约55g | |
| VC9C-100N | 100N | |||||||||||||
| VC9C-200N | 200N | |||||||||||||
| VC9C-0.5KN | 0.5kN | 0.015mm±15% | 13 | 22.75 | 3×M2 | 3.5 | 40 | 1 | 8 | 约65g | ||||
| VC9C-1KN | 1kN | 0.019mm±15% | ||||||||||||
| VC9C-2KN | 2kN | 0.020mm±15% | ||||||||||||
| VC9C-5KN | 5kN | 0.025mm±15% | ||||||||||||
| VC9C-10KN | 10kN | 0.040mm±15% | ||||||||||||
| VC9C-20KN | 20kN | 0.055mm±15% | ||||||||||||
| VC9C-50KN | 50kN | 0.075mm±15% | 46 | 28 | 40 | 4×M4 | 6 | 80 | 8 | 16 | 约260g |
- ※为包含电缆在内的质量。

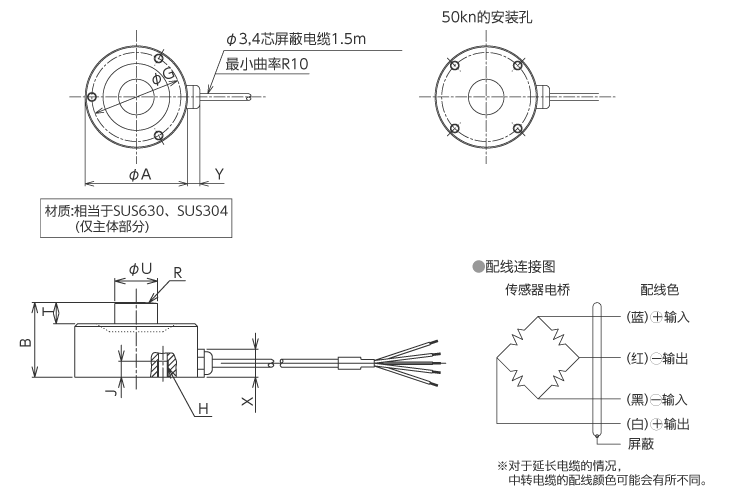

外形尺寸（单位：mm）
荷重计
