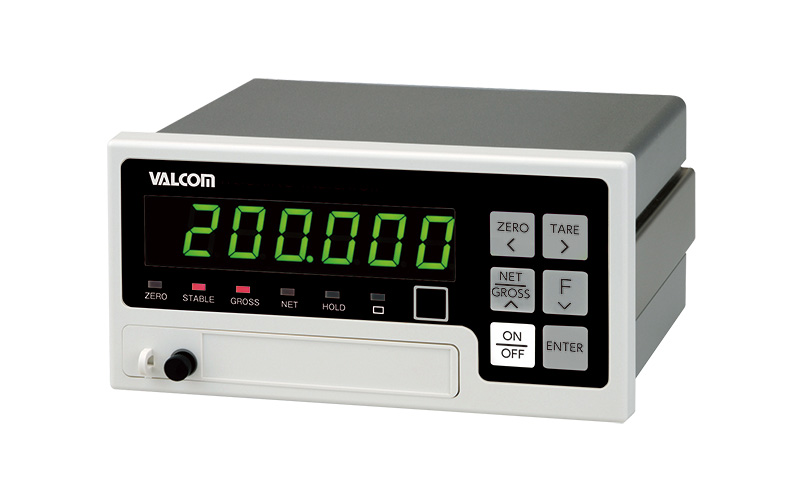

CC-Link用应变式面板仪表
VWM8C series
与CC-Link直接连接！！
配备高性能数字滤波器！
在振动较多的环境下发挥实力。
- 可以直接与CC-Link连接。（标配CC-Link接口）
- 彻底解决连接时序控制器问题的简单设计
- 高速（100次/秒）、高精度
- 轻巧小型的机体，最适合安装在控制盘中
- 显示单元 防尘、防水（安装在面板上时）
- 1台主站最多可连接42台（仅使用本机构成时）
规格
| 适合传感器 | 各种应变片式传感器（350Ω体系） |
|---|---|
| 传感器供电电源 | DC5V±5% |
| 测量量程 | ±7mV/V |
| 跨距调整范围 | ±7mV/V |
| 零点调整范围 | ±7mV/V |
| 显示设定范围 | ±999.999 |
| 最小测量零敏度 | 0.15µV/d (d=最小刻度) |
| A／D转换方式 | ΔΣ方式 |
| 采样速度 | 100次/秒 |
| 准确度(※1) | 0.005% of F.S. |
| 温度特性 | 零点 : ±0.02µV/℃(Typ.)±0.1µV/℃(Max.) 满量程 : ±3ppm/℃(Typ.)±15ppm/℃(Max.) |
| 测量值显示单元 | 7段绿色LED6位(字符高14.6mm) 极性显示：绿色LED 1个 状态显示：红色LED 6个 切换净值（NET）或总量值（GROSS）显示 |
- ※1 请将所选择的压力传感器或荷重计的精度相加。
外部制御输入规格
| CC-Link输入输出 | CC-Link Ver.1.10 远程站最大连接台数42台 |
|---|
其他规格
| 各种功能 | 零点、稳定、总重、净重、保持、选择功能动作中 |
|---|---|
| 使用温度范围 | -10～40℃ (不可结冰) |
| 使用湿度范围 | 85%RH以下 （不可结露） |
| 外形尺寸 | 144(W)×72(H)×135(D)mm（含突出部位） |
| 电源 | AC100～240V (−15〜10%) 50/60Hz |
| 耗电量 | 约10VA |
| 防水、防尘 | 安装面板时，显示单元IP65等级(使用附带的密封圈) |
| 质量 | 约800g |
| 配件 | 使用说明书、CC-Link用连接器、单位标签、端子台盖、 称量铭牌、面板安装密封圈 |
校准
| 校准方法 | 实际负荷校准或不使用实际负荷的数字跨距校准 |
|---|
型号选择

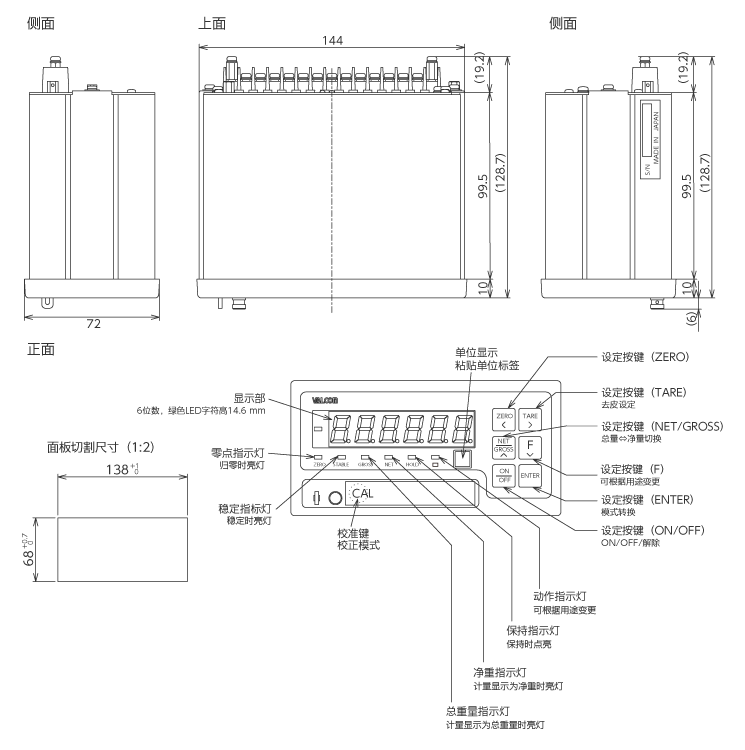

外形尺寸（单位：mm）

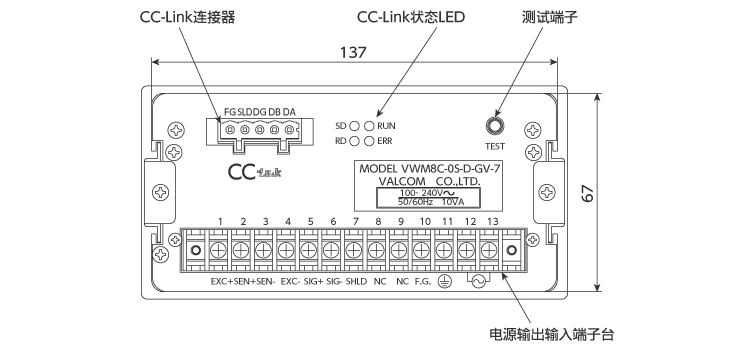

端子连接图
| 端子编号 | 信号名 | 说明 | |
|---|---|---|---|
| 1 | EXC+ | 荷重计外加电压(+) |
荷重计连接 |
| 2 | SEN+ | 计测输入(+) | |
| 3 | SEN－ | 计测输入(－) | |
| 4 | EXC－ | 荷重计外加电压(－) | |
| 5 | SIG+ | 荷重计输入(+) | |
| 6 | SIG－ | 荷重计输入(－) | |
| 7 | SHLD | 屏蔽 | |
| 8 | NC | - | NC端子为空端子， 请勿作为中转端子使用。 |
| 9 | NC | - | |
| 10 | F.G. | 屏蔽 | |
| 11 | E | 保护接地 | |
| 12 | AC | AC电源 | |
| 13 | AC | AC电源 | |
