NEW

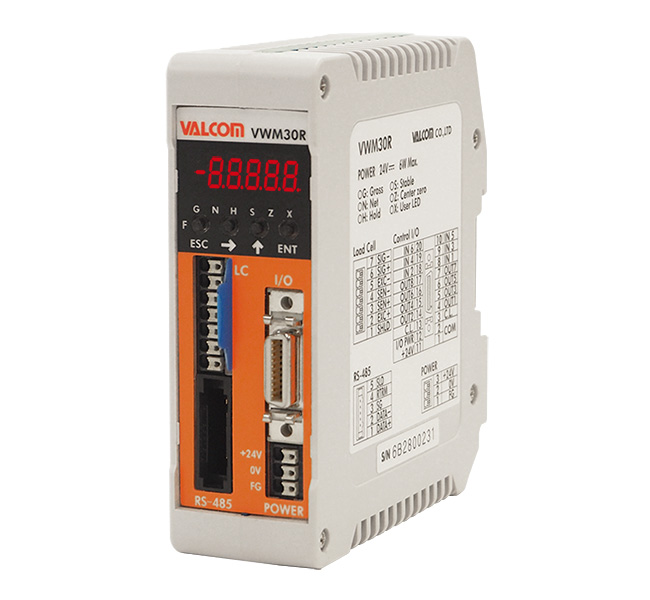

RS-485（Modbus RTU）搭载 小型应变式称重模块
VWM30R series
配备高性能数字滤波器！
即使在振动较多的环境下也可以稳定测量
- DIN导轨安装型，最适合安装到控制盘中
- 搭载流量计算功能
- 1000次/秒的高速采样
- 内部分辨率 约16,000,000
- 搭载双系统的高性能数字滤波器
- 远程I/O功能（读取输入端子的状态、输出端子ON/OFF）
- 标配控制I/O（6点输入、8点输出）
- 此外，还配置有重力加速度补偿、高阶线性补偿（数字线性）、上限/下限检测功能、峰值保持功能、2组数字滤波器、荷重计连接诊断等功能
模拟单元规格
| 输入灵敏度 | 0.15µV/d以上（d=最小刻度） |
|---|---|
| 最大测量范围 | -35～35mV（-7～7mV/V） |
| 零点调整范围 | -35～35mV（-7～7mV/V） |
| 荷重计供给电压 | DC5V±5%、60mA、带遥感功能 （350Ω、最多可连接4个荷重计） |
| 温度系数 | 零点：±0.02µV/℃ Typ. ±0.1µV/℃ Max. 满量：±3ppm/℃ Typ. ±15ppm/℃ Max. |
| 非线性 | 0.005% of F.S. Max. |
| 输入杂讯 | 0.3µVp-p以下 |
| 输入阻抗 | 10MΩ以上 |
| A/D转换方式 | ΔΣ方式 |
| 内部分辨率 | 约16,000,000 |
| 表示分辨率 | 最大99,999d（推荐20,000d以内） |
| 采样速度 | 1000次/sec |
| 校准 | 实际负荷校准或不使用实际负荷的数字跨距校准 |
数字单元规格
| 显示元件 | 计量显示：7段 红色LED5位、字符高5.3mm 极性显示：红色LED1個、状态显示：红色LED6個 |
|---|---|
| 计量显示部 | 切换净值（NET） 或总量值（GROSS）显示 显示范围：-99999～99999 （最小刻度d从1、2、5、10、20、50中选择） |
| 状态显示部 | 总量、净值、保持、稳定、零点、选择功能动作中 |
| 设定按键 | F/ESC, →(零点)、↑(去皮)、ENT |
| 通信表示范围 | -99999～99999（5位）或 -999999～999999（6位）中可选择 |
接口
| 荷重计输入 | 7针 弹簧夹式端子台 |
|---|---|
| RS-485接口 | 电源指示灯 板载接头（3M） |
| 控制输入输出/标准串行输出 | 20针MDR连接器（母） ※不附带电缆侧连接器 |
规格
| 存储器备份 | 非易失性存储器、数据保持时间10年以上 |
|---|---|
| 电源电压 | DC24V |
| 耗电量 | 6W Max. |
| 使用温度・湿度范围 | -10～50℃、85%R.H.以下（不可结露） |
| 外形尺寸 | 35(W) × 110(H) × 101(D) mm |
| 安装方法 | DIN导轨支架 |
| 质量 | 约200g |
| 功能 | 双数字滤波器（HPDF1、HPDF2）、可向控制I/O分配任意功能、顺序计量、远程I/O功能、重力加速度补偿功能、线性补偿功能、上限/下限检测功能、保持功能、荷重计连接诊断功能、零点接近检测功能、跟踪零点功能、开机归零功能、流量计算功能（计算每小时、分、秒的流量） |
| 配件 | 使用说明书、RS-485连接器（3M、35505-6200-A00 GF） |
型号选择

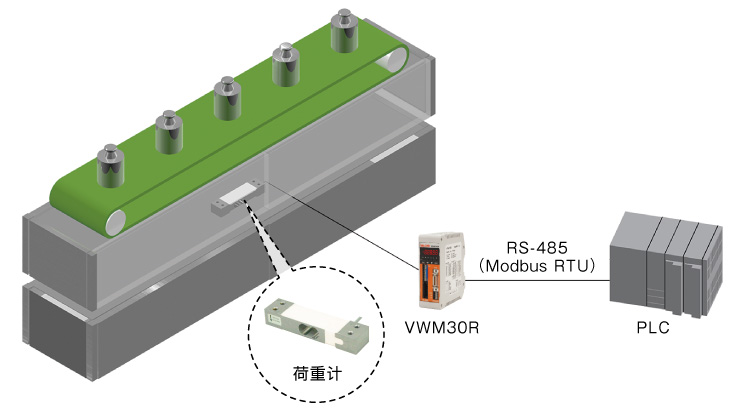

用途示例
传送机计量检查器

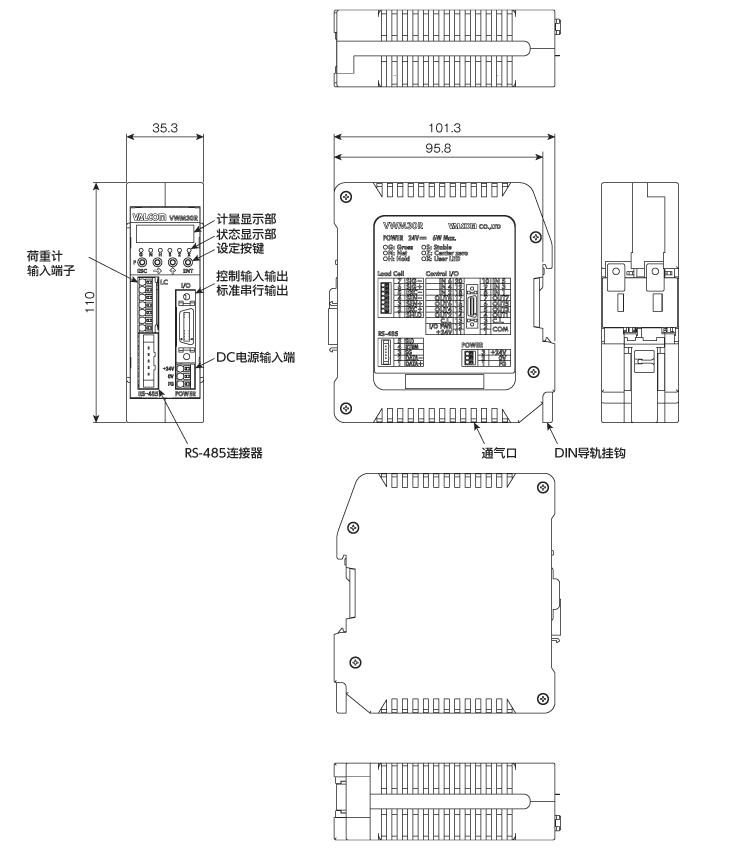

外形尺寸（单位：mm）
指示计
