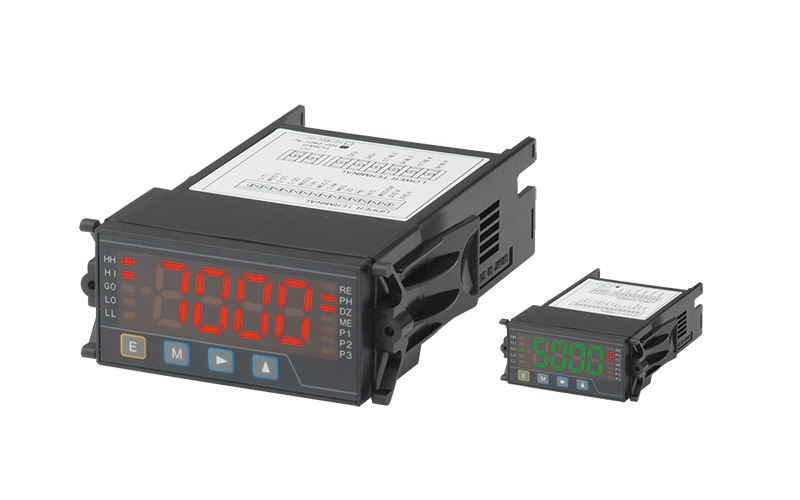

DIN36×72型 高速过程输入面板仪表
VMM7 series
1000次/秒MAX.高速采样型，
小型且高性能
通过LED显示屏将颜色改为绿/红颜色，可以直观地进行判别
- 过程输入为（1～5V、±5V、4～20mA、±20mA）的复合型
- 采样速度最高可达1000次/秒的高速型
- 带模拟输出的机型是可以实现（0～1V、0～10V、1～5V、4～20mA）任意比例缩放的复合型
- 通过CE认证（※仅支持电源电压及DC驱动）
- 小型化72(W)×36(H)DIN尺寸且节省空间，采用大尺寸显示器，字符高度约16mm，便于观察
- LED显示可转变为绿色或红色 可根据颜色区别来判定结果
- 标准配置有5点比较设定输出以及
“启动保持” “数字零” “峰值保持” “模式选择”等各种功能
丰富的功能
模式选择功能
模式选择功能是指可以将比例缩放数据及比较数据存储最多8种模式，使用模式可任意设定的功能。
根据条件设定，模式选择控制包括端子控制和利用正面按键进行操作的控制。采用端子控制的情况下，通过将P.SEL1～P/SEL3端子与COM端子短接或设置为相同电位，可以从P-1切换到最大P-8。另外，采用正面按键控制的情况下，长按递增键约3秒钟即可切换模式。
启动保持功能
启动/保持功能是指随时停止显示的功能，可以通过条件数据设定A型与B型。
A型是自由运行模式，从自由运行状态通过将S/H端子与COM端子短接或设置为相同电位来保持显示值及比较判定值。
B型是单触发模式，从保持状态通过将S/H端子与COM端子短接或设置为相同电位一次输出显示值及比较判定值。
峰值保持功能
峰值保持功能是指保持最大值(峰值保持)/最小值(峰谷值保持)/最大值－最小值(峰谷值保持）中的任何一项，对每个值进行输出的功能。(这些之间的切换可根据条件数据设置。)
通过将PH端子与COM端子短接或设置为相同电位来启动峰值保持功能。
数字归零功能 (显示复位功能)
数字归零功能是一种可以强制显示0的功能，尤其是在连接载荷传感器测量载荷时，用来减去皮重很方便。
显示复位功能(数字归零功能)的ON/OFF控制，可以根据条件设定通过端子控制和正面按键操作来完成。
采用端子控制的情况下，通过将DZ端子与COM端子短接或设置为相同电位，开启显示复位功能。另外，采用正面按键控制的情况下，可通过按切换键大约3秒钟来开启该项功能。
规格
| 显示 | 7段LED显示(字符高:约16mm) |
|---|---|
| 极性显示 | 运算结果为负时自动显示 |
| 显示范围 | -9999～9999 |
| 超量程报警 | 对于显示范围以上的输入信号，OVER或 -OVER |
| 小数点 | 可设定到任意位置 |
| 零显示 | 删去前零 |
| 外部控制 | P.SEL1～3,HOLD,PH,DZ(根据输出单元) |
| 环境温度范围 | 0～50℃ |
| 使用湿度范围 | 35～85%RH（不可结露） |
| 保存温度范围 | -10～70℃ |
| 保存湿度范围 | 60%RH 以下 |
| 电源 | AC电源:AC100～240V±10% DC电源:DC12V～48V±10% |
| 耗电量 | 8VA max.(AC电源单元) 7W max.(DC电源单元) |
| 耐电压 | AC电源:电源端子-输入端子/COM/比較输出/BCD/RS通信端子间 AC1500V 1分钟 |
| DC电源:电源端子-输入端子/COM/比較输出/BCD/RS通信端子间 DC500V 1分钟 | |
| (共通)输入端子-比較输出/BCD/模拟输出/RS通信端子间DC500V 1分钟/ 外壳各端子间 AC1500V 1分钟 |
|
| 绝缘阻抗 | 在上述端子间 DC500V 100MΩ以上 |
| 外形尺寸 | 72mm(W)×36mm(H)×118mm(D) |
| 质量 | 约160g |
| 配件 | 使用说明书 |
过程输入规格
| 测量范围 | 量程 1V:1～5V 量程 2V:±5V 量程 2A:4～20mA 量程 3A:±20mA |
|---|---|
| 显示 | 偏移:±9999 比例缩放:±9999 |
| 输入阻抗 | 量程 1V,量程 2V:约1MΩ 量程 2A,量程 3A:约10Ω |
| 最大允许输入 | 量程 1V,量程 2V:±100V 量程 2A,量程 3A:±50mA |
| 准确度 | 量程 1V,量程 2V:±(0.03% of rdg +2digit)(23℃±5℃ 35～85%) 量程 2A,量程 3A:±(0.1% of rdg +3digit)(23℃±5℃ 35～85%) |
| 传感器电源 | DC24V±10% 25mA、或 DC12V±10% 25mA |
| 采样速度 | 约1000次/秒 |
- （※）准确度适用于采样速度在20次/秒以下的情况。
比较输出规格
| 控制方式 | 微电脑运算方式 | |
|---|---|---|
| 判定值设定范围 | -9999～9999 | |
| 滞后 | 相对于各判定值，可以在1～9999digit的范围内设定 | |
| 比较动作 | 依据采样速度 | |
| 比较条件 | 显示值>上上限判定值>上限判定值 | 判定结果:HH, HI |
| 上上限判定值≧显示值>上限判定值 | 判定结果:HI | |
| 上限判定值≧显示值≧下限判定值 | 判定结果:GO | |
| 下限判定值>显示值≧下下限判定值 | 判定结果:LO | |
| 下限判定值>下下限判定值>显示值 | 判定结果:LO, LL | |
| 设定条件 | 上上限判定值>上限判定值>下限判定值>下下限判定值 | |
| 比较继电器 | 接点数量 | 继电器触点×5 |
| 接点额定 | AC125V 0.3A（负载电阻） DC30V 1A（负载电阻） |
|
| 机械寿命 | 5000万次以上 | |
| 电气的寿命 | 10万次以上（负载电阻） | |
| 光电耦合器输出 | 输出数量 | 光电耦合器×5 |
| 输出额定 | 灌电流 50mA MAX. 外加电压 30V MAX. 输出饱和电压 50mA时 1.2V以下 |
|
模拟输出规格
| 负载电阻 | 0～1V,0～10V, 1～5V:10kΩ以上 4～20mA:550Ω以下 |
|---|---|
| 准确度 | ±(0.5% of FS) |
| 纹波 | 0～1V,0～10V, 1～5V:±50mVp-p 4～20mA:±25mVp-p |
| 转换方式 | PWM转换方式 |
| 分辨率 | 最大相当于13bit(依存于输出显示设定) |
| 比例缩放 | 数字缩放 |
| 响应时间 | 约0.5秒 |
RS-232C输出规格
| 同步方式 | 起止同步式 |
|---|---|
| 通信方式 | 全双工 |
| 波特率 | 38.4k～2.4k bps |
| 启动位 | 1bit |
| 数据长 | 7bit/8bit |
| 奇偶校验 | 偶数/奇数/无 |
| 停止位 | 1bit/2bit |
| 字符代码 | ASCⅡ代码 |
| 使用信号名称 | TXD, RXD, SG |
| 连接台数 | 1台 |
| 路线长 | 15m |
| 分隔符 | CR+LF/CR |
RS-485输出规格
| 同步方式 | 起止同步式 |
|---|---|
| 通信方式 | 双线式半双工 |
| 波特率 | 38.4k～2.4k bps |
| 启动位 | 1bit |
| 数据长 | 7bit/8bit |
| 奇偶校验 | 偶数/奇数/无 |
| 错误检测 | BCC校验和 |
| 停止位 | 1bit/2bit |
| 字符代码 | ASCⅡ代码 |
| 使用信号名称 | 非反转(+)、反转(-) |
| 连接台数 | 31台 |
| 路线长 | 最大500m |
| 分隔符 | CR+LF/CR |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VMM7 | DIN36×72型 高速过程输入面板仪表 | ||
| 2.比较设定输出 | - | - | 设定数 | 输出种类 | |
| 4S | 4点(HH/H/G/L/LL) | 继电器信号×5 AC125V 0.3A（负载电阻） DC30V 1A（负载电阻） |
※不可选择带模拟输出、 RS-232C输出、 RS-485输出 |
||
| 4SO | 4点(HH/H/G/L/LL) | 光电耦合器×5 灌电流 50mA MAX. 外加电压30V MAX. |
- | ||
| 3.输出 | D | 无 ※比较设定输出 | |||
| A | 1～5V or 0～1V or 0～10V or 4～20mA的4型切换(比例缩放功能) ※只能与比较设定输出4SO组合 |
||||
| RS | RS-232C ※比较设定输出4S的情况下不能选择 | ||||
| R1 | RS-485 ※比较设定输出4S的情况下不能选择 | ||||
| 4.输入信号 | N | 传感器供电电源 24V 25mA | 1～5V or ±5V or 4～20mA or ±20mA的4型切换 (带比例缩放功能) |
||
| N1 | 传感器供电电源 12V 50mA | ||||
| 5.电源 | 7 | AC100～240V(±10%) | |||
| 8 | DC12～48V(±10%) | ||||

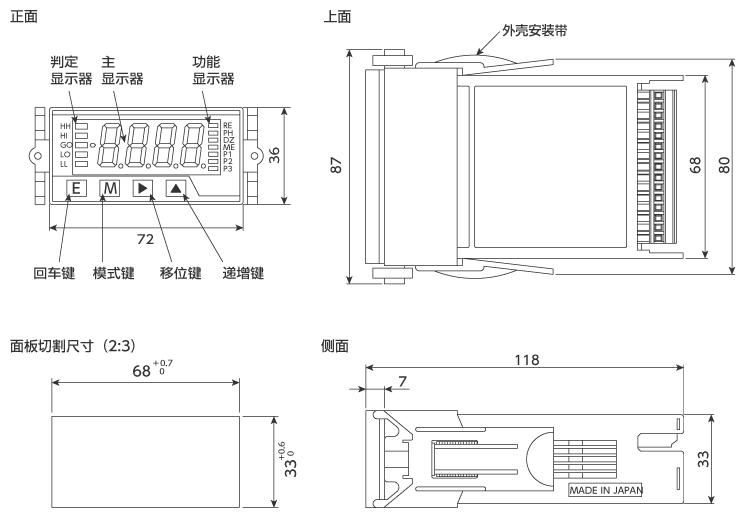

外形尺寸（单位：mm）

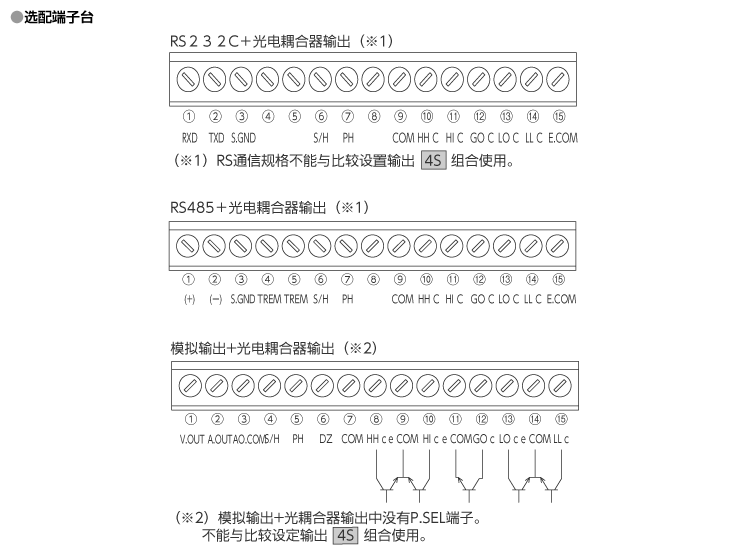

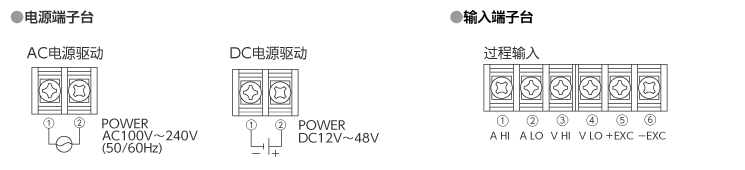

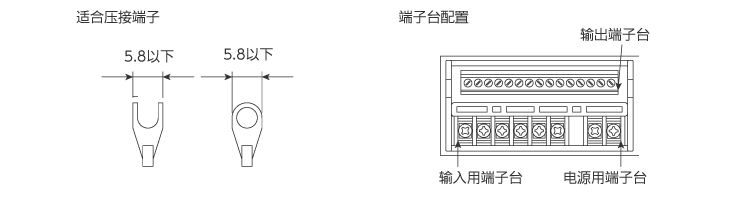

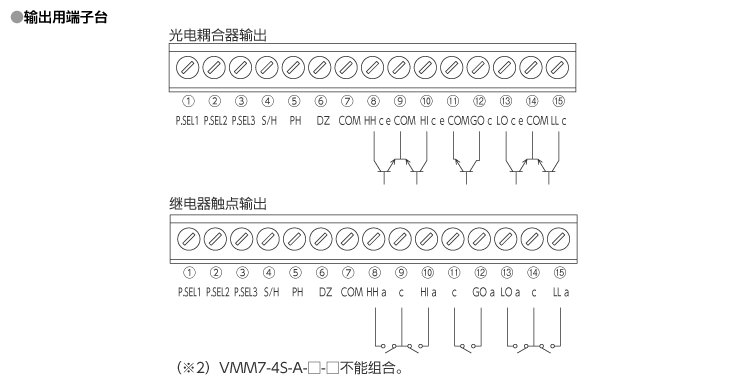

输入输出螺丝端子连接图
外部控制端子间
| 内部电路 | 在约5V上拉（电阻值 约10kΩ） |
|---|---|
| 控制信号HI | 相对于电平COM端子4.2～5V |
| 控制信号LO | 相对于电平COM端子0～0.4V |
| 启动保持 | A type : 与COM端子短接、或保持等电位 B type : 与COM端子短接、或以等电位输出1次 |
| 数字零 | 与COM端子短接、或在等电位下数字归零功能ON |
| 峰值保持 | 与COM端子短接、或在等电位下峰值保持功能ON |
