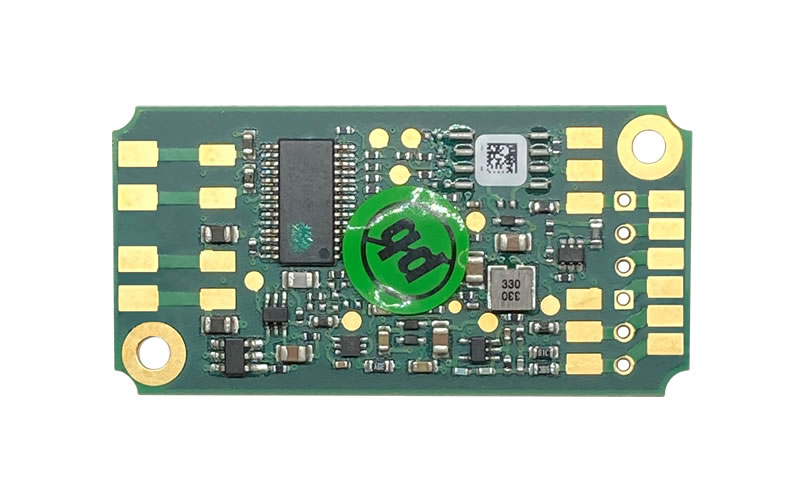

应变式信号用数字基板
AD105D
※根据规格，形状可能与照片略有不同。
制造商：
Hottinger Brüel & Kjær GmbH (德国)
- 串行接口（UART）RS-485 双线式
- 测量信号的数字滤波器及数字缩放
- 通过ASCII指令进行通信
- 带滞后的限位开关
- 电源供给/状态显示
- 停电时的参数内部保护
- 通过面板程序软件进行参数设定和测量
特点

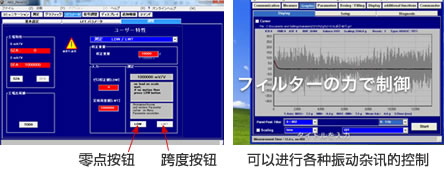

如果下载专用免费软件，则可以在PC上查看并确认设定内容
初次设定时可以进行通信、指令的确认，因此建议使用专用的免费软件。
※专用自由软件(支持OS:Windows 7·8·10)及使用说明书可以从这里下载。
调 整可通过PC进行筛选初始条件

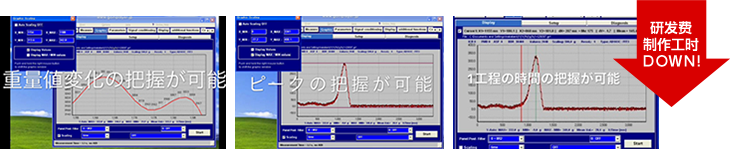

可以利用PC软件确认初始设定及工程时间峰值保持等，也可以在画面上模拟滤波器，因此不需要多次收集数据，即可以进行强有力的产品开发。
确 认可以利用图表功能进行动作确认
利用图表功能，可以掌握重量值变化、工序时间以及峰值确认，不需要反复进行数据采集。
规格
| 精度 | 6000d（输入灵敏度0.5µV / d以上） | |
|---|---|---|
| 转换时的电桥电阻 | ＞300Ω～4000Ω(请与传感器1对1使用) | |
| 电桥外加电压 | AC5V | |
| 最大测量范围 | ±3.0mV/V | |
| 额定灵敏度 | 2.0mV/Va | |
| 测量信号分辨率 | 24bit(1Hz时) | |
| 采样速度 | 200、100、50、25、12、6、3、2、1 Hz (根据输出格式及传输速率) |
|
| 截止频率 (可在-3db下调整) | 20～0.01Hz | |
| AED・电脑间的电缆长度 | RS-485 | ≦500m |
| 线性 | ±0.0025%(在额定值下) | |
| 每10℃的温度影响 | 对于额定值的零点 | ±0.002% |
| 对于额定值的测量灵敏度 | ±0.005% | |
| 串行接口 | 电平 AD104-R5(RS-485) | 低：B-A＜0.35V 高：B-A＜0.35V |
| 传输速率 | 1200～115200Baud | |
| 控制输出的最大电压 | 30V | |
| 最大电流负荷、控制输出 | 95mA(7V时)、85mA(30V时) | |
| 供电电源 | DC7～30V | |
| 耗电量 (在350Ω转换时) | ≦70mA | |
| 温度覆盖范围 | -10～40℃ | |
| 允许温度范围 | -10～50℃ | |
| 保存温度范围 | -25～75℃ | |
| 尺寸 | 45(L)×22.5(W)×7(H)mm | |
| 基于EN60529的防护等级 | IP00 | |
| 重量 | 约50g | |
用途例
填充管理“计量”
推荐的荷重传感器
| 照片 | 型号 | 额定容量 | 非线性 | 最大承重面 | 特点 |
|---|---|---|---|---|---|
 |
VPW4MC3 | 0.3、0.5、2、3、5kg | ±0.0150%R.C. | 200×200mm | 单点 小型、高性能 |
 |
VSP4MC3MR | 15、20、30kg | ±0.0166%R.C. | 450×450mm | 单点 高容量型 |
| 50、75、100、200kg | 600×600mm | ||||
 |
VPW10AC3 | 50、100、150、 200、250、300kg |
±0.0166%R.C. | 600×500mm | 单点 高容量型 |
 |
VS40AC3 | 50、100、200、500kg 1、2、3、5ton |
±0.0180%R.C. | - | S形荷重计 型式用KN表示 |
 |
VPW25C3 | 10、20kg | ±0.0166%R.C. | 400×400mm | 单点过载1000% 全密封熔接结构 IP69K |
 |
PW27 | 10、20kg | ±0.0166%R.C. | 400×400mm | 行业首创通过EHEDG认证的荷重计 单点过载1000% 全密封熔接结构 IP69K |
●注意
AD105D放大器基板没有放电保护。在装入转换器中时，必须采取适当的安全防护措施。
※RS-485 对于4线输入设备，请使用跳线。（请确认设备制造厂家的使用说明书。）
●对EMC保护的重要通知
请将AD105D放大器基板装入屏蔽外壳中。
电缆也请使用屏蔽线。
请将所有屏蔽线都连接到荷重计及安装有AD105D放大器基板的机壳上。
●调整AD105D时，因为是RS接口通信，因此，需要事先设定地址ADR、波特率BDR、
奇偶校验位、终端电阻TEX、输出格式COF等。
| 初始值 | 初始地址31，初始奇偶校验（无），初始停止位=1bit 初始波特率9600bps, CRLF(有效) |
|---|
※随时序控制器的能力不同，接收的数字位数会发生变化。（参考 15bit ±10000显示以下）

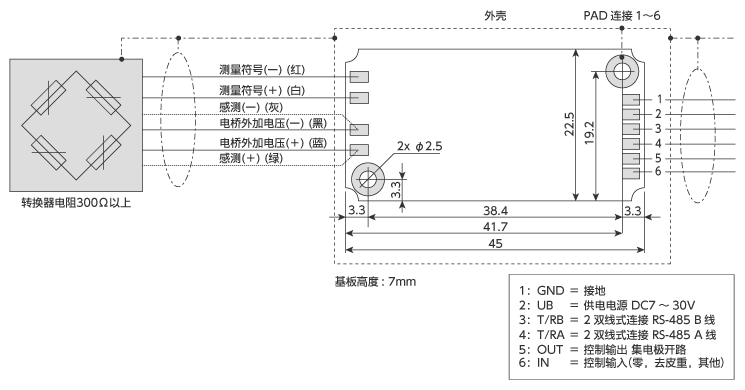

外形尺寸（单位：mm）
