ゴム押出機用圧力センサ
VTRF series10MPa・35MPa
150℃max
150℃max
※組み合わせアンプは弊社営業部まで
お問い合わせください
- 接液部がフラッシュタイプ(導入口なし)
- 接液部は封入液を一切使用しない構造
- ダイアフラム一体構造のため、頑丈・安心・長寿命
- ケーブル引回しで取付が容易
| 測定媒体 | 水・油・ガス等SUS630を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 定格容量10MPa・35MPa |
仕様
| 定格出力 | 0.5～1.5mV/V |
|---|---|
| 非直線性 | ±1%R.C. |
| ヒステリシス | ±1%R.C. |
| 推奨印加電圧 | 5V |
| 最大印加電圧 | 10V以下 |
| 入力抵抗 | 350±10Ω |
| 出力抵抗 | 350±10Ω |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 温度補償範囲(測定媒体温度) | -5～150℃ |
| 許容温度範囲(測定媒体温度) | -10～160℃ |
| 許容過負荷 | 150%R.C. |
| ステム長 | 75・152・228mm対応可能 (※1) 300・520mm |
| 接続ネジ | G1/2-20UNF-2A |
| 推奨締め付けトルク | 10～20N・m |
| 最大締め付けトルク | 30N・m |
| ケーブル | φ5.4芯シールドケーブル |
| 質量 | 約200g(ケーブル含まず) ※152Lの場合 |
| 付属品 | 試験成績書 1部 |
- (※1) 300・500mmは非標準品です。ご検討の際はお問い合わせください。
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VTRF | ゴム押出機用圧力センサ |
| 2.定格容量 | 10MP | 10MPa | |
| 35MP | 35MPa | ||
| 3.ステム長 | 75L | 75mm | |
| 152L | 152mm | ||
| 228L | 228mm | ||
| 300L (※1) | 300mm | ||
| 520L (※1) | 520mm | ||
| 4.受圧部 | ○ | 7.8A | 受圧面 φ7.8mm |
| 5.ケーブル長さ | S01 | ケーブル直出し 1m | |
| S02 | ケーブル直出し 2m | ||
| S□□ | ケーブル直出し □□m |
- (※1) 300・500mmは非標準品です。ご検討の際はお問い合わせください。

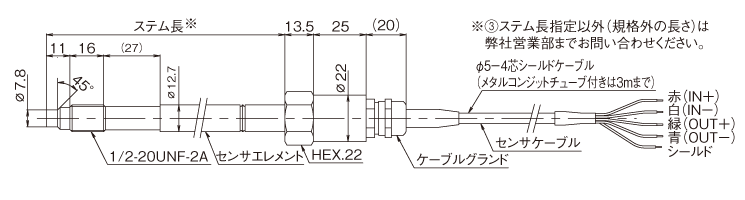

外形寸法（単位：mm）

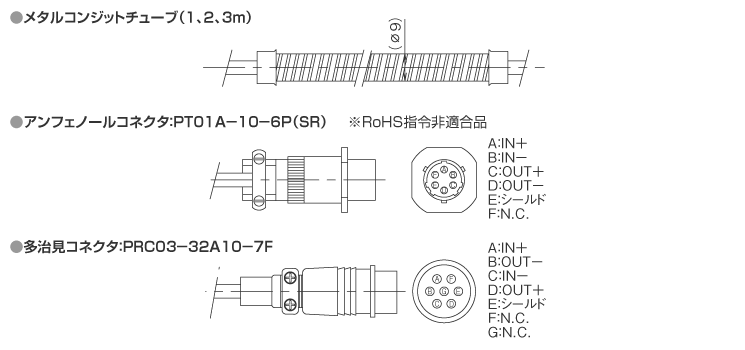

オプション

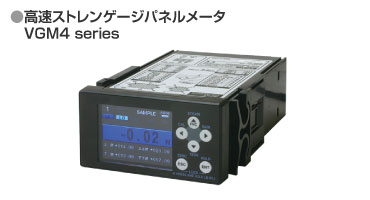

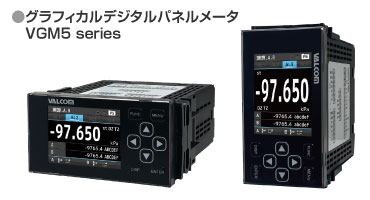

推奨アンプ

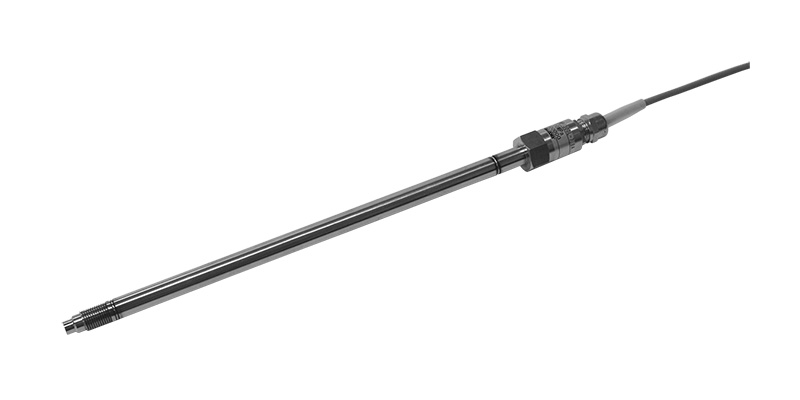

圧力センサ
