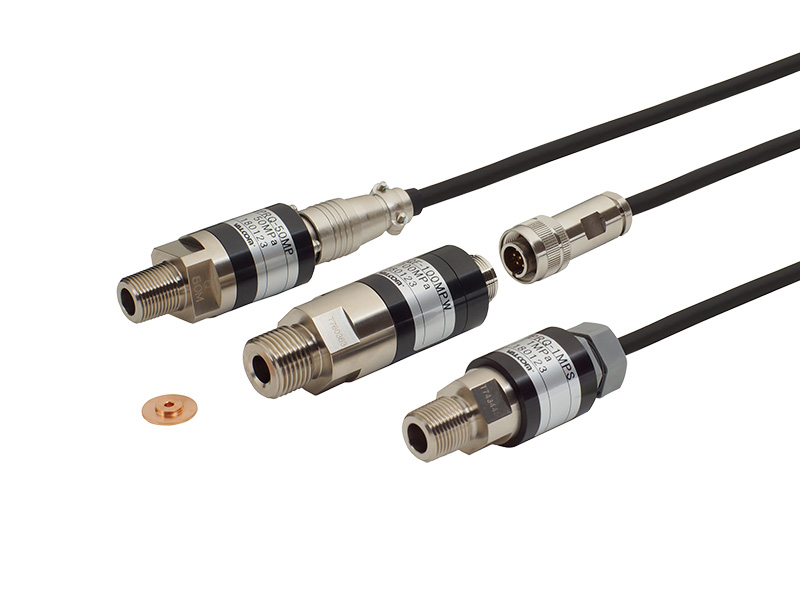

中高圧用エコノミータイプ圧力センサ
VPRQ(F) series1MPa～100MPa
- センサ部は切削加工によるダイアフラム一体構造のため、頑丈・長寿命
- 短納期・低価格を実現を実現したエコノミータイプ
- 圧力導入口はφ9.5と広く、スラッジ、液が溜まりにくい構造
| 測定媒体 | 水・油・ガス等15-5PH(析出硬化系ステンレス鋼)を腐食させない媒体 |
|---|---|
| 測定種類 | 正圧・連成圧の測定が可能 |
| 定格容量 | 1～100MPa |
仕様
| 定格出力 | 1.53mV/V ±0.153mV/V (1MPa,2MPa:1.53mV/V +0.688mV/V-0.20mV/V) |
|---|---|
| 非直線性 | ±0.8%R.C.(100MPa:±1%R.C.) |
| ヒステリシス | ±0.8%R.C.(100MPa:±1%R.C.) |
| 推奨印加電圧 | 6V |
| 最大印加電圧 | 15V |
| 入力抵抗 | 350±7Ω |
| 出力抵抗 | 300～357Ω(100MPa:350～357Ω) |
| 絶縁抵抗 | 1000MΩ以上(DC50V) |
| 温度補償範囲 (測定媒体温度) |
-30～70℃(結露、氷結不可) |
| 許容温度範囲 (測定媒体温度) |
-40～100℃(結露、氷結不可) |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 零点の温度影響 | ±0.2%R.C./10℃(100MPa:±1%R.C./10℃) |
| 出力の温度影響 | ±1%R.C./10℃ |
| 推奨締め付けトルク | 1MPa～5MPa:20N・m, 10MPa～50MPa:40N・m, 100MPa:80N・m |
| 最大締め付けトルク | 1MPa～5MPa:30N・m, 10MPa～50MPa:60N・m, 100MPa:120N・m |
| 接続ネジ | R3/8またはG3/8選択可(100MPaはG1/2のみ)(※1) |
| 受圧接続部材質 | 15-5PH(析出硬化系ステンレス鋼) |
| ケーブル | 4芯シールド(耐油)ケーブル 3m標準 φ6mm |
| 質量 | 約200g(ケーブル含まず) |
| 付属品 | 試験成績書1部、銅パッキン1個(Gネジのみ) |
型式の選択 ※防爆はこちらをご参照下さい
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | VPRQ | 中高圧エコノミータイプ圧力センサ ※接続ネジ:R3/8 | ||
| VPRQF | 中高圧エコノミータイプ圧力センサ ※接続ネジ:G3/8(100MPaはG1/2のみ) | |||
| 2.定格容量 | 1MP | 1MPa | ||
| 2MP | 2MPa | |||
| 5MP | 5MPa | |||
| 10MP | 10MPa | |||
| 20MP | 20MPa | |||
| 35MP | 35MPa | |||
| 50MP | 50MPa | |||
| 100MP | 100MPa (VPRQFのみ) | |||
| 3.ケーブル接続形状 | 無記入 | 標準コネクタ IP40相当 | ||
| W | 防水コネクタ IP56相当 | |||
| S | ケーブル直出し IP54相当 | |||
| 4.ケーブル長さ | 3m | 3m 標準 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||

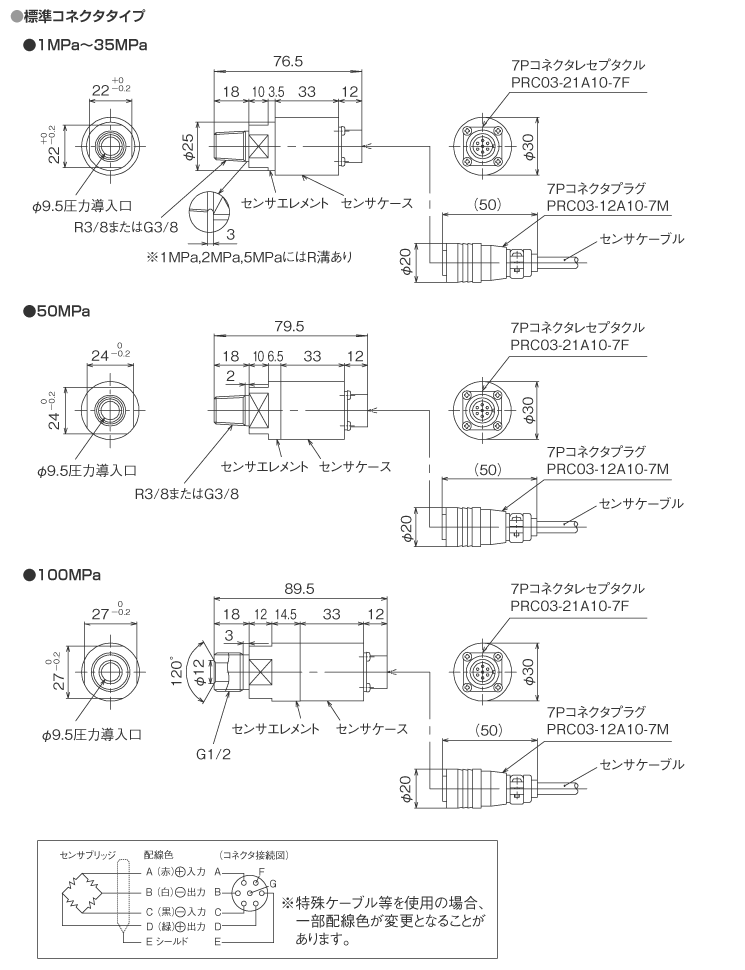

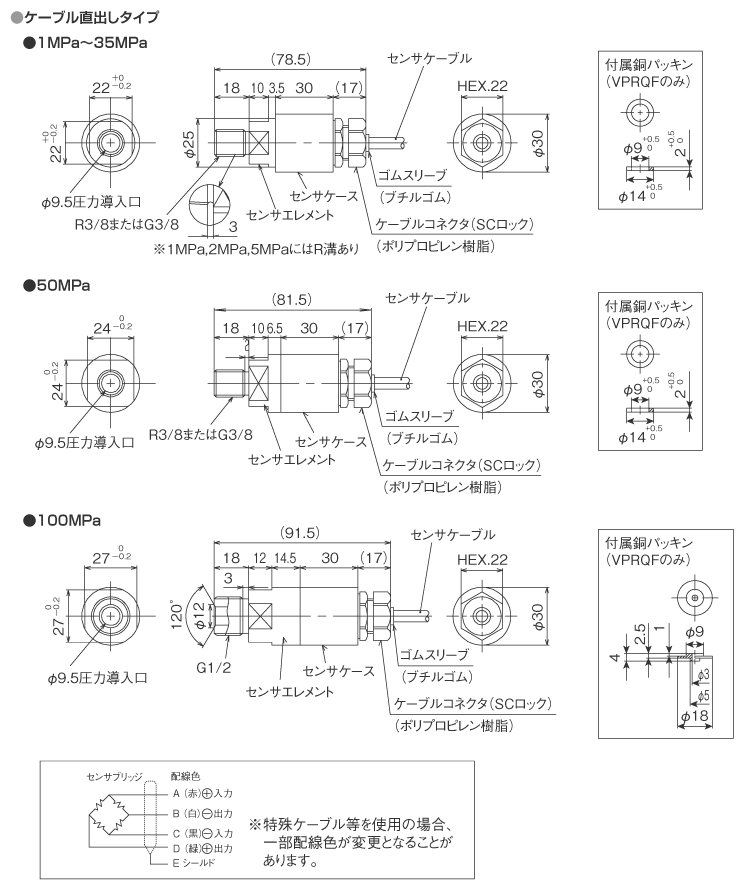

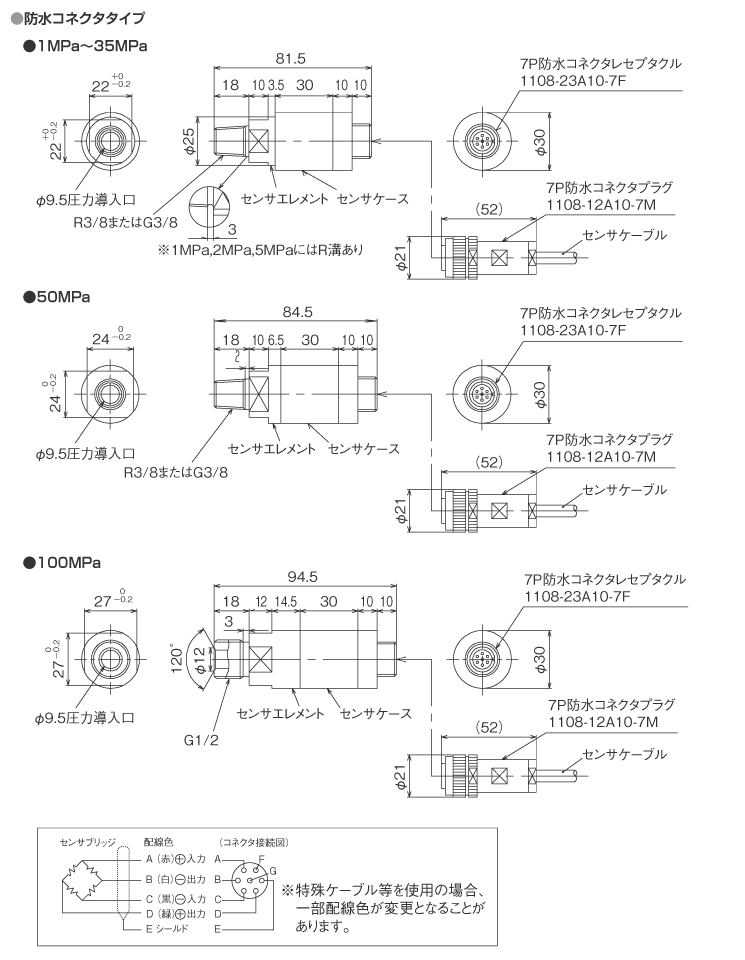

外形寸法（単位：mm）
圧力センサ
