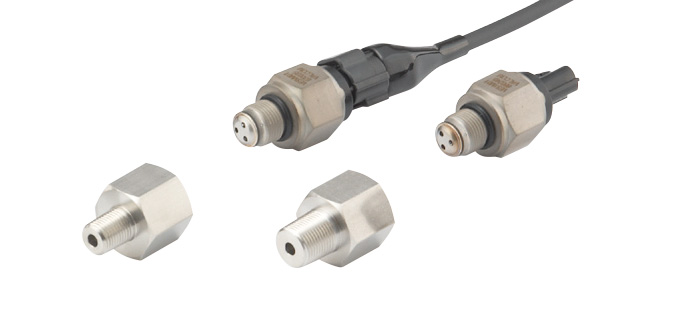

中高圧用小型アンプ内蔵圧力センサ
VESV/VESI series
1MPa~50MPa

  • ダイアフラムカバーの採用により急激な圧力変動のある場所に最適
  • 高い耐環境性
    [幅広い温度補償範囲/保護構造:IPx7/耐振性:196m/s²(50~1000Hz)]
  • 短納期・低価格を実現
測定媒体 水・油・ガス等SUS304を腐食させない媒体
測定種類 加圧の測定が可能
測定範囲 定格容量1~50MPa
出力種類 VESV:1~5V、VESI:4~20mA(2線式)からご指定ください
  • ※ EACマーク付きはオプション対応:関税同盟技術規則(TR-CU)適合宣言書付属もしくは、関税同盟技術規則(TR-CU)適合宣言書+計測機器型式承認(MPA)証明書付属になります。
  • ※ 写真は一般仕様品です。詳しくは各営業所にお問い合わせください。

仕様

非直線性 VESV:±0.3%R.C.以下
   (35、50MPa:±0.5%R.C.以下)
VESI:±0.5%R.C.以下
ヒステリシス VESV:±0.2%R.C.以下
VESI:±0.5%R.C.以下
総合精度 VESV:±3.0%R.C.以下(-20~120℃)
VESI:±3.0%R.C.以下(-20~100℃)
温度補償範囲(測定媒体温度) VESV:-20~120℃(結露、氷結不可)
VESI:-20~100℃(結露、氷結不可)
許容温度範囲(測定媒体温度) VESV:-40~120℃(結露、氷結不可)
VESI:-40~100℃(結露、氷結不可)
応答性 5msec.以下
許容負荷抵抗 VESV:1kΩ以上
VESI :11.5V:150Ω MAX./24V:500Ω MAX.
許容過負荷 150%R.C.
絶縁抵抗 10MΩ以上(DC50V)
接液部材質 1~5MPa:SUS304+ジルコニア+SUS316L
10~50MPa:SUS304+ジルコニア
接続ネジ G3/8
締め付けトルク 68.6N・m以下
耐振性 196m/s²(50~1000Hz)
耐水性 IP×7相当
電源[消費電流] VESV:DC12V,DC24V(10~32V)[12mA以下]
VESI:DC12V,DC24V(10~26.5V)
ケーブル φ6mm 2 or 3芯シールド(耐油)ケーブル2m
質量 約150g(ケーブル含まず)
付属品 取扱説明書1部(和文または英文をご指定ください)
試験成績書1部
P-14 1種A 1個
  • ※ 総合精度とは(非直線性+ヒステリシス+温度特性)を表します。

型式の選択

型式指定例

型式選択 チェック 型式 仕様
1.基本型式 VES 中高圧用小型アンプ内蔵圧力センサ
※接続ネジ:G3/8
2.アナログ出力 - - 出力種類 応答周波数 許容負荷抵抗 消費電流
  V 1~5V 200Hz 1kΩ以上 12mA以下
  I 4~20mA
(2線式)
DC24V : 500Ω以下/
DC11.5V : 150Ω以下
-
3.校正レンジ - - 定格容量 校正レンジの指定例
  M01 1MPa (0~1)MPa
  M03 3MPa (0~3)MPa
  M05 5MPa (0~5)MPa
  M10 10MPa (0~10)MPa
  M20 20MPa (0~20)MPa
  M35 35MPa (0~35)MPa
  M50 50MPa (0~50)MPa
4.ケーブル長さ   2m 2m 標準
  5m 5m オプション
5.変換ジョイント
(オプション)
  G3NF-R2M-S3 G3/8 → R1/4変換ジョイント オプション
  G3NF-R3M-S3 G3/8 → R3/8変換ジョイント オプション

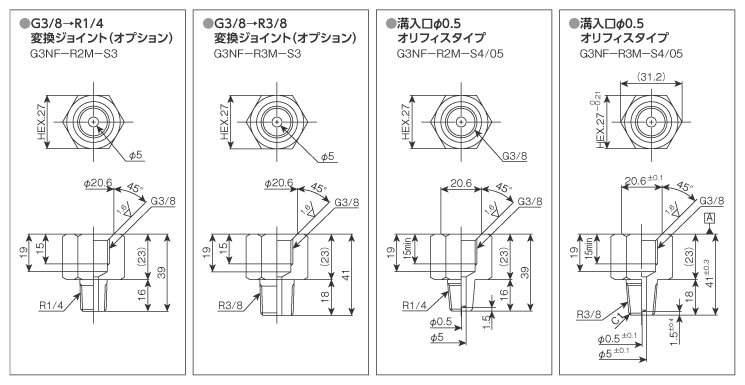

  G3NF-R2M-S4/05 G3/8 → R1/4変換ジョイント 導入口φ0.5 オリフィスタイプ
  G3NF-R3M-S4/05 G3/8 → R3/8変換ジョイント 導入口φ0.5 オリフィスタイプ

外形寸法(単位:mm)

※配線接続はこちらをご参照ください

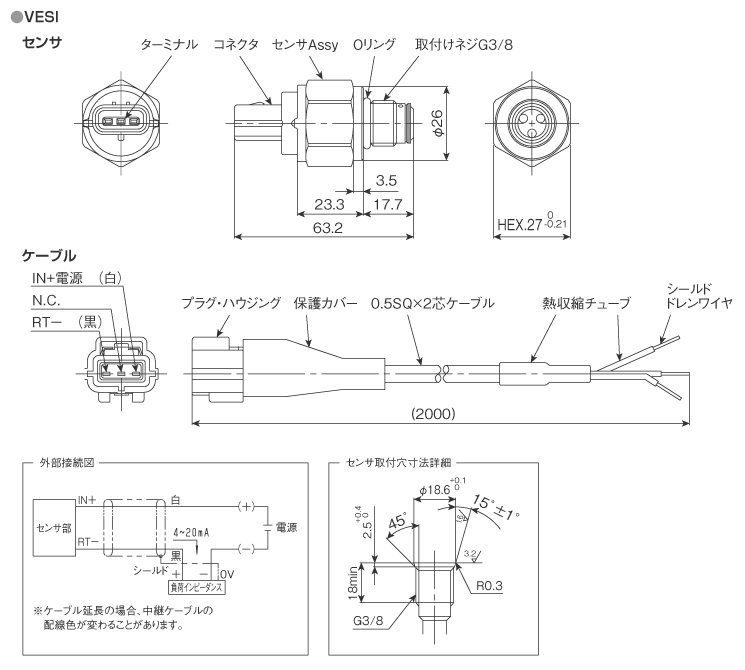

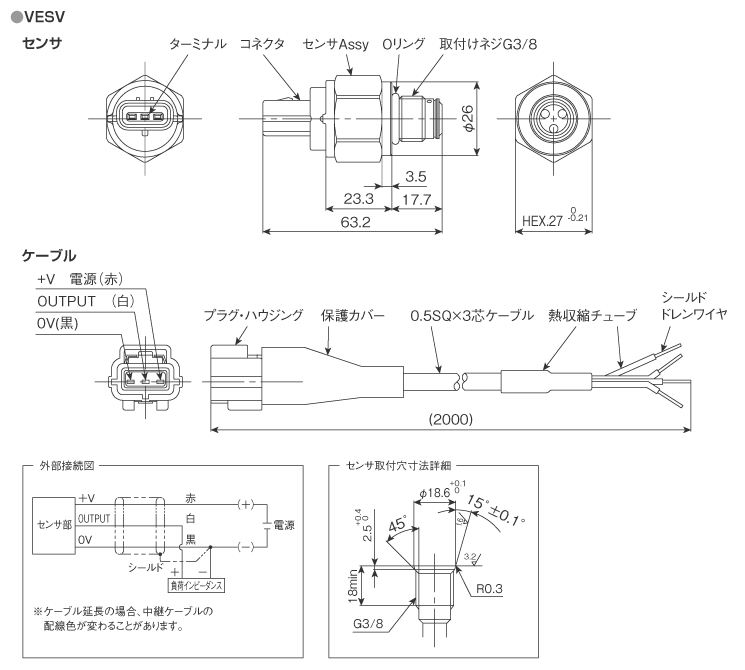

外形寸法図
