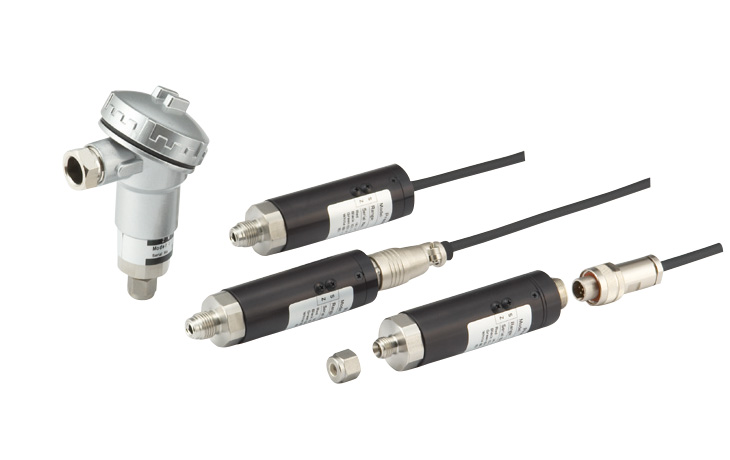

半導体産業用アンプ内蔵圧力センサ
HS1/HV1 series
50kPa~500kPa
50kPa abs~500kPa abs

  • 高い耐リーク性能を有した「VCR相当品/スウェージロック相当品」を採用
  • ダイアフラム材質にハステロイC22を採用することで高い耐腐食性を実現
  • 大気圧基準と絶対圧基準をご用意
測定媒体 水・油・ガスなどハステロイC22・SUS316Lを腐食させない媒体
測定種類 加圧・連成圧・負圧および絶対圧の測定が可能
測定範囲 定格容量50~500kPa(校正レンジ25~500kPa)範囲でご指定可能です
校正レンジは、定格容量の50%以上の出力レンジをご指定ください
出力種類 4~20mA(2線式、4線式),1~5V,0~5V,0~10Vからご指定ください

仕様

非直線性 ±0.2%R.C.
ヒステリシス ±0.1%R.C.
温度補償範囲(測定媒体温度) 0~70℃(結露、氷結不可)
許容温度範囲(測定媒体温度) -20~80℃(結露、氷結不可)
零点の温度影響 ±1%R.C./0~70℃(25℃に対して)
出力の温度影響 ±1%R.C./0~70℃(25℃に対して)
許容過負荷 300%R.C.
限界過負荷 400%R.C.
絶縁抵抗 100MΩ以上(DC50V)
受圧接続部材質 SUS316L(ダイアフラム部:ハステロイC22)
接続ネジ スウェージロックチューブ継手1/4相当品
VCR1/4オネジ相当品選択可
封入液 シリコンオイル
ケーブル 4芯または2芯シールド(耐油)ケーブル 2m標準 φ6mm
防水コネクタ・ケーブル直出しタイプのゲージ圧仕様はチューブ入りケーブル使用
質量 約150g(ケーブル含まず)
付属品 取扱説明書1部(和文または英文をご指定ください)
試験成績書1部

型式の選択

型式指定例

型式選択 チェック 型式 仕様
1.基本型式   HS1 スウェージロックチューブ継手1/4相当品
  HV1 VCR1/4オネジ相当品
2.アナログ出力

※防水端子箱型は
A6のみの選択と
なります
- - 出力種類 応答周波数 許容負荷抵抗 消費電流
  A2 1~5V 200Hz 5kΩ以上 約23mA
  A3 4~20mA(4線式) DC24V:500Ω以下/
DC12V:250Ω以下
約40mA
  A4 0~5V 5kΩ以上 約23mA
  A5 0~10V 5kΩ以上 約23mA
  A6 4~20mA(2線式) DC24V:500Ω以下/
DC12V:150Ω以下
-
3.校正レンジ - - 定格容量 校正レンジの指定例
  右記参照
 枠内の
レンジを
そのまま記入
50kPa 50kPa
(0~50)kPa
±25kPa
(-25~25)kPa
50kPa(abs)
(0~50)kPa abs
100kPa 100kPa
(0~100)kPa
±50kPa
(-50~50)kPa
100kPa(abs)
(0~100)kPa abs
200kPa 200kPa
(0~200)kPa
±100kPa
(-100~100)kPa
200kPa(abs)
(0~200)kPa abs
500kPa 500kPa
(0~500)kPa
-100~500kPa
(-100~500)kPa
500kPa(abs)
(0~500)kPa abs
4.ケーブル接続形状   N 標準コネクタ IP40相当
  W 防水コネクタ IP56相当
  S ケーブル直出し IP54相当
  T 防水端子箱型 IP55相当 ※出力A6のみ適用・ケーブルは付属しません
5.電源   4 DC24V
  5 DC12V ※A5出力時は選択不可
6.ケーブル長さ   2m 2m 標準
  3m 3m
  5m 5m
  10m 10m
  □□m その他の長さ
※別途長さをご希望時は、弊社営業部までお問い合わせください

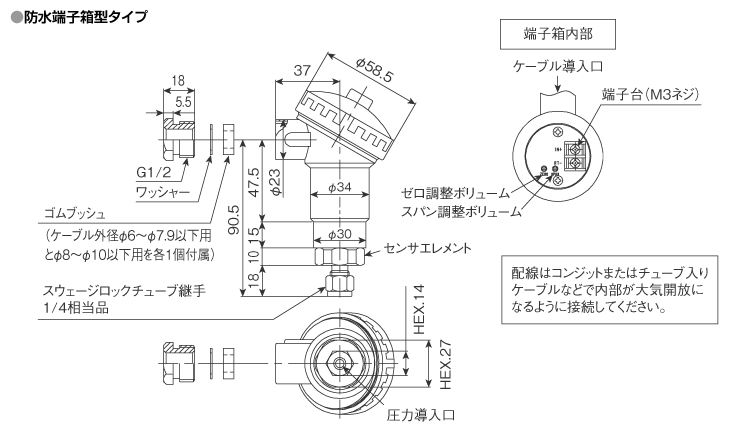

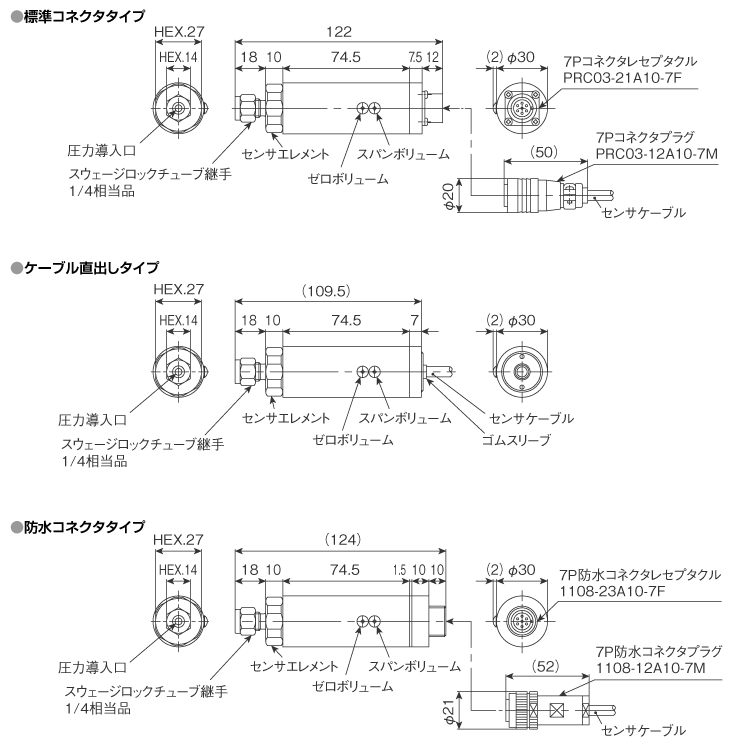

HS1 外形寸法(単位:mm)

※配線接続はこちらをご参照ください

外形寸法図
外形寸法図

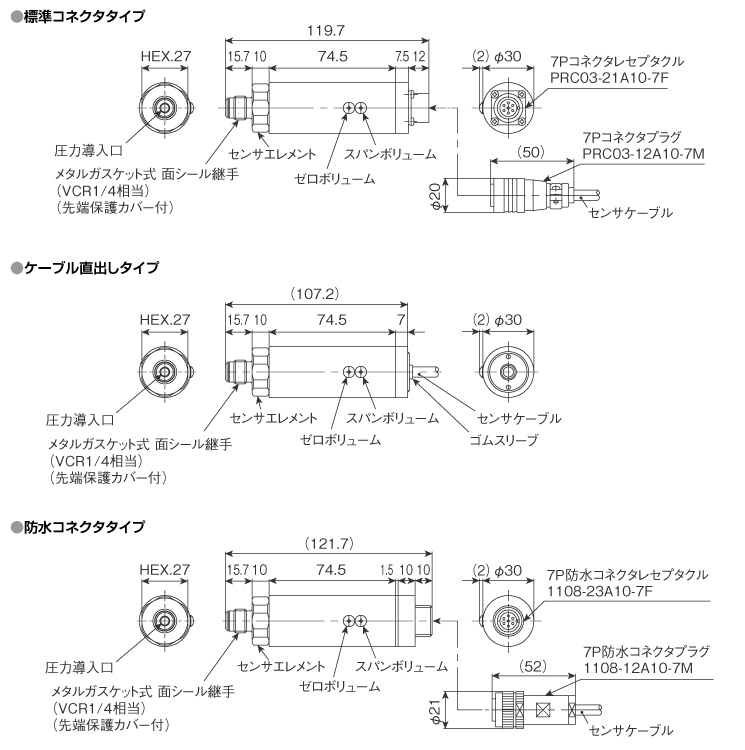

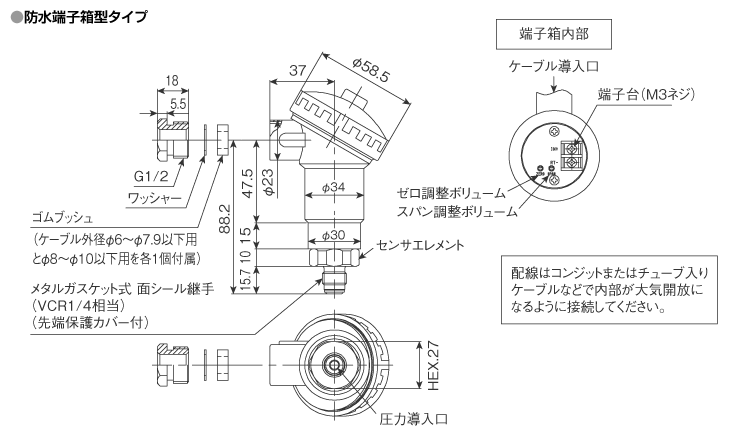

HV1 外形寸法(単位:mm)

※配線接続はこちらをご参照ください

外形寸法図
外形寸法図
