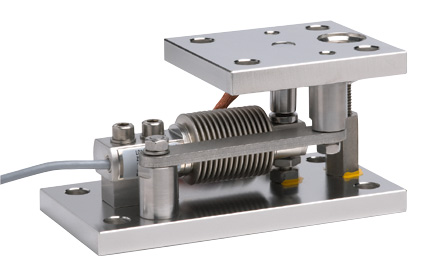

超高精度VZ6FC6モジュール
VZ6FC6/MLR series
50kg~200kg

  • タンク計重に最適
  • モジュール型
  • 特に優れた耐環境性
  • 過負荷防止機構・浮き上がり防止機構付
  • 高さを制限したコンパクト設計
  • ステイロッドによる振れ止め機構
  • ベンダルベアリングによる自己佇立設計
  • ステンレス製

仕様

定格出力 1.999~2.001mV/V
非直線性 ±0.0110%R.C.
ヒステリシス ±0.0080%R.C.
零バランス -0.020~0.070mV/V
零点の温度影響 ±0.0093%R.C./10℃
出力の温度影響 ±0.0040%R.C./10℃
許容過負荷 150%R.C.
許容動荷重 100%R.C.
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -30~70℃(結露、氷結不可)
入力抵抗 350.0~480.0Ω
出力抵抗 355.88~356.12Ω
推奨印加電圧 5V
印加電圧範囲 0.5~12V
絶縁抵抗 5000MΩ
保護構造 IP68 相当(注1)
ケーブル 6芯シールドケーブル 3m
  • クリープ30分:±0.083%R.C.
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 定格変位量 質量
  VZ6FC6/MLR-50kg 50kg(490.3N) 約0.27mm 約8~9kg
  VZ6FC6/MLR-100kg 100kg(980.7N) 約0.31mm
  VZ6FC6/MLR-200kg 200kg(1.961kN) 約0.39mm
  • ※ケーブル込みの質量です。

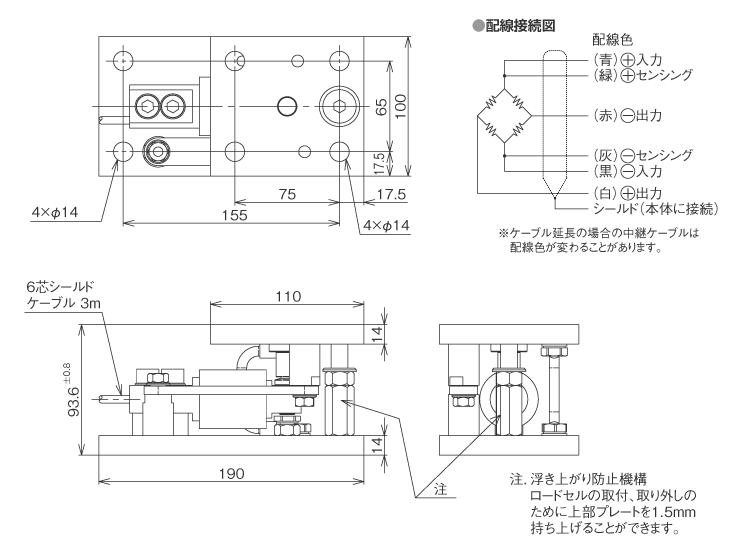

外形寸法(単位:mm)

外形寸法図
