受注生産品

超高精度ビームタイプロードセル
VZ6FC6 series
50kg~200kg

  • 超高精度、非直線性0.0110%R.C.
  • 特に優れた耐環境性

仕様

定格出力 2mV/V±0.05%
非直線性 ±0.0110%R.C.
ヒステリシス ±0.0080%R.C.
零バランス -0.020~0.020mV/V
零点の温度影響 ±0.0093%R.C./10℃
出力の温度影響 ±0.0040%R.C./10℃
許容過負荷 150%R.C.
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -30~70℃(結露、氷結不可)
入力抵抗 350.0~480.0Ω
出力抵抗 356±0.12Ω
推奨印加電圧 5V
印加電圧範囲 0.5~12V
絶縁抵抗 5000MΩ
保護構造 IP68 相当(注1)
ケーブル φ5.4mm 6芯シールドケーブル 3m
  • ※R.C.(Rated Capacity)とは定格容量を表します。
  • クリープ30分:±0.083%R.C.
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 限界過負荷 定格変位置 質量
  VZ6FC6-50kg 50kg(490.3N) 300%R.C. 約0.27mm 約0.5kg
  VZ6FC6-100kg 100kg(980.7N) 約0.31mm
  VZ6FC6-200kg 200kg(1.961kN) 約0.39mm
  • ※ケーブル込みの質量です。

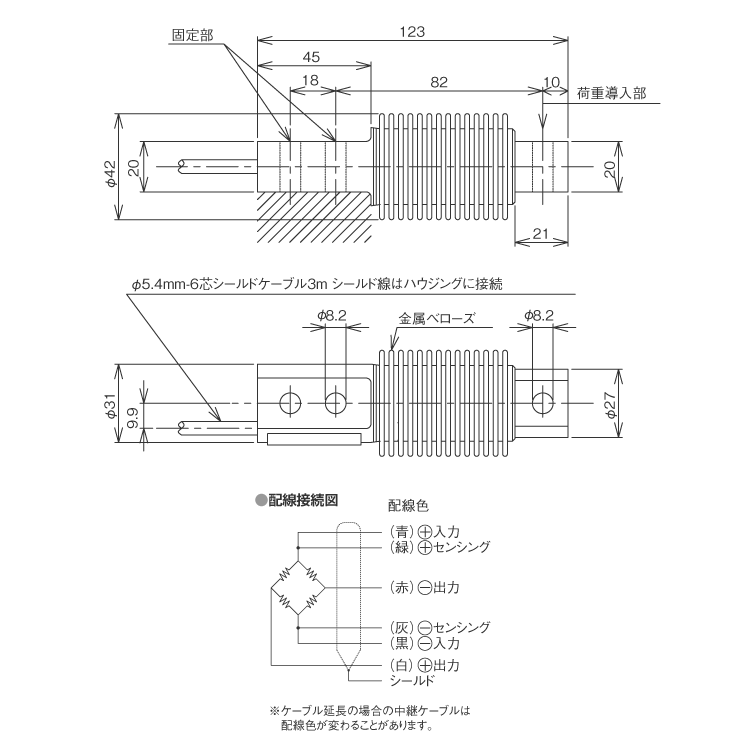

外形寸法(単位:mm)

外形寸法図
