NEW

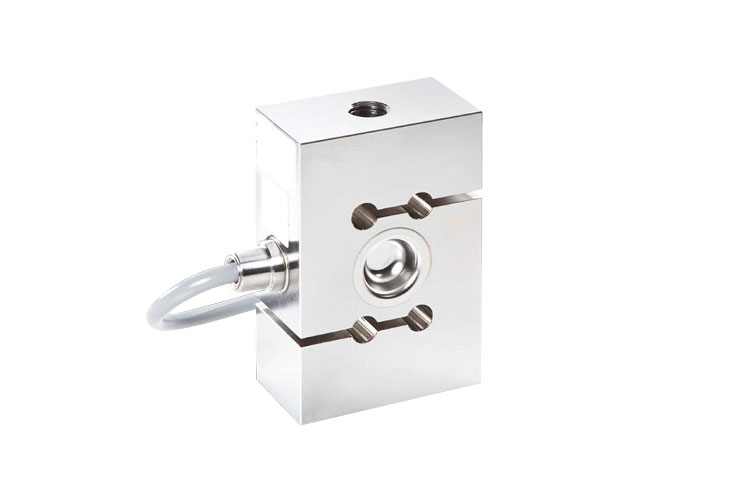

S字タイプロードセル
VRSCC3-5T
5t

  • ローコスト
  • 優れた耐環境性

仕様

定格出力 2mV/V±0.25% (注1)
非直線性 ±0.0166%R.C.
ヒステリシス ±0.0166%R.C.
零バランス 0±0.01mV/V
零点の温度影響 ±0.0166%R.C./10℃
出力の温度影響 ±0.0170%R.C./10℃(20~40℃)
±0.0110%R.C./10℃(-10~20℃)
許容動荷重 70%R.C.(DIN50100に基づく振動幅)
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -30~70℃(結露、氷結不可)
入力抵抗 389±15Ω
出力抵抗 350±1.5Ω
推奨印加電圧 5V
印加電圧範囲 0.5~12V
絶縁抵抗 2GΩ以上/100V
保護構造 IP68 相当 (注2)
ケーブル φ5-6芯シールドケーブル 7.6m
  • クリープ30分:±0.0166%R.C.
  • (注1)引張時(+)出力/圧縮時(-)出力
  • (注2)付加試験条件:水深1mの水槽中に100時間浸水(EN 60 529(IEC529)による)

型式の選択

選択 型式 定格容量 定格変位量 質量
  VRSCC3-5T 49.03kN(5ton) 0.4mm±0.05mm 2.2kg
  • ※ケーブル込みの質量です。

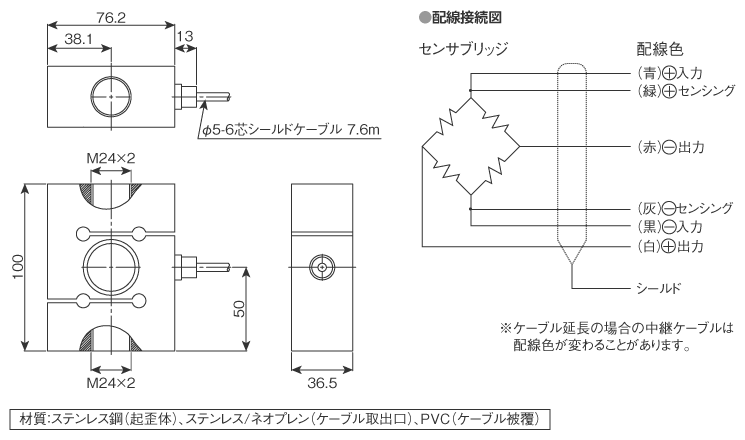

外形寸法(単位:mm)

外形寸法図
