シングルポイントタイプロードセル
VPW4MC3 series
0.3kg~5kg

  • 低容量高精度
  • 優れた耐環境性
  • 薄型

仕様

定格出力 1.800~2.200mV/V(2~5kg)(※1)
非直線性 ±0.0150%R.C.
ヒステリシス ±0.0150%R.C.
零バランス ±0.1mV/V
出力の温度影響 20~40℃:±0.0175%R.C./10℃
-10~20℃:±0.0117%R.C./10℃
許容横荷重 300%R.C.
温度補償範囲 -10~40℃(結露、氷結不可)
許容温度範囲 -10~50℃(結露、氷結不可)
入力抵抗 342.0~418.0Ω
出力抵抗 342.0~418.0Ω
推奨印加電圧 5V
印加電圧範囲 15V
絶縁抵抗 2000MΩ(DC100V)
保護構造 IP65 相当(注1)
ケーブル 4芯シールドケーブル 0.4m
  • (※1) 0.3, 0.5kg:0.900~1.100mV/V
  • クリープ30分:±0.0166%R.C.
  • (注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。

型式の選択

選択 型式 定格容量 零点の温度影響 最大積載面 限界過負荷 定格変位量 質量 A
  VPW4MC3-0.3kg 0.3kg(2.942N) ±0.0466%R.C./10℃ 200×200mm 150%R.C. 約0.5mm 約0.05kg 12±0.2mm
  VPW4MC3-0.5kg 0.5kg(4.903N) ±0.0560%R.C./10℃
  VPW4MC3-2kg 2kg(19.61N) ±0.0350%R.C./10℃ 15mm
  VPW4MC3-3kg 3kg(29.42N) ±0.0233%R.C./10℃
  VPW4MC3-5kg 5kg(49.03N) ±0.0280%R.C./10℃
  • ※ケーブル込みの質量です。

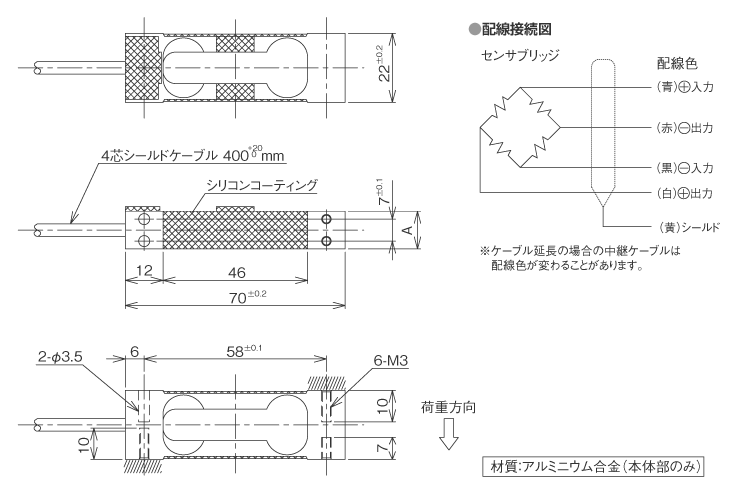

外形寸法(単位:mm)

外形寸法図
