受注生産品

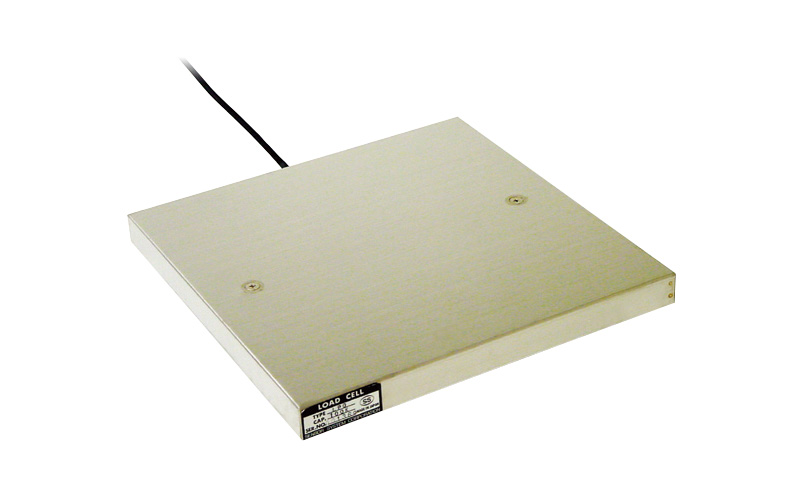

防水・低床型ロードセル
VLTT series
100kg～200kg
- 保護等級IP×7相当の防水仕様
- 防水仕様で高さ31mmの超薄型設計
仕様(荷重トランスミッタ)
| 許容過負荷 | 150%R.C. |
|---|---|
| 精度 | ±0.3%R.C.(非直線性、ヒステリシス再現性を含む)以内 |
| アナログ出力 | 4～20mA(外部AMP-BOX) |
| 電源[消費電流] | DC24V±10% [約50mA] |
| 負荷抵抗 | 500Ω以下(DC24V) |
| 温度補償範囲 | 0～50℃(結露、氷結不可) |
| 許容温度範囲 | 0～60℃(結露、氷結不可) |
| 温度ドリフト | ±1%R.C./10℃ |
| カバー材質 | SUS304 |
| ベースプレート材質 | SUS304 |
| ケーブル | PVC被覆3芯シールドケーブル(白/赤/黒/シールド) 多治見6P中継コネクタ付き 1m |

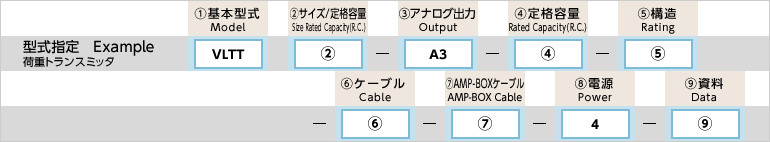

型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VLTT | アンプ内蔵タイプ(精度0.3%) | 2.サイズ/定格容量 (※1) |
2 | □235(100kg) |
| 3 | □250(100・200kgから選択可能) | ||
| 4 | □300(100・200kgから選択可能) | ||
| 3.アナログ出力 | ○ | A3 | 4～20mA(外部AMP-BOX) |
| 4.定格容量(※1) | 100 | 100kg | |
| 200 | 200kg | ||
| 5.構造 | W | 防水型 | |
| WB | 防水型(ベースプレート付) | ||
| 6.ケーブル | 無記入 | ケーブル 2m | |
| 4 | ケーブル 4m | ||
| 7.AMP-BOXケーブル | S01 | 延長ケーブル 1m(標準) | |
| S02 | 延長ケーブル 2m | ||
| S03 | 延長ケーブル 3m | ||
| S04～ 99 |
延長ケーブル 4～99m | ||
| 8.電源 | ○ | 4 | DC24V(±10%) |
| 9.資料 | N | 試験成績書(3点計測)/(標準) | |
| T | トレーサビリティ書類 ※トレーサビリティ書類内訳 1:トレーサビリティ証明書、2:トレーサビリティ体系図、3:試験成績書(3点計測) |
- (※1) 定格容量により選択できないサイズがありますのでご注意ください。

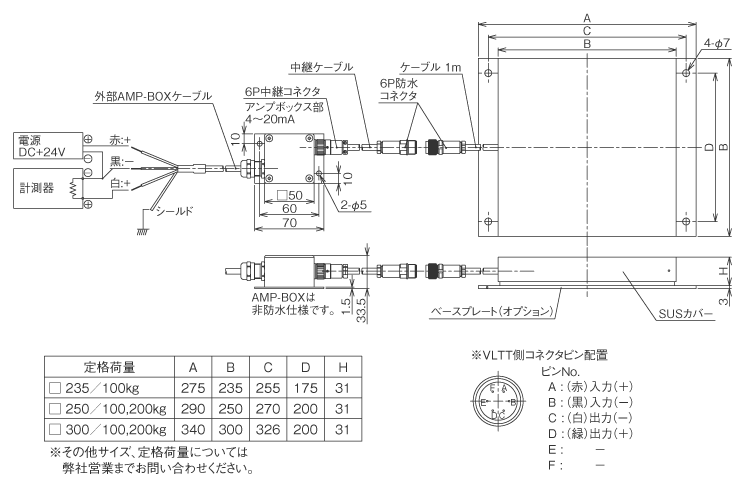

外形寸法（単位：mm）
ロードセル
